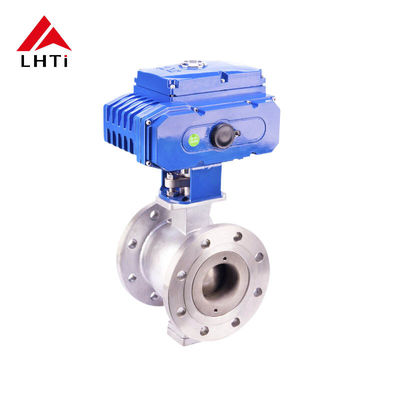

Valvole a sfera elettriche Ti Titanio Gr5 Gr7 6 pollici Valvole a sfera classe 150 DN 15-250

Valvole a sfera elettriche a V-PortTitanium Gr7 8 Inch Valvola a sfera classe 150 DN 15-250

Valvole a sfera elettriche a V di titanio, quali leValvola a sfera Gr7 da 8 pollici, sono un tipo specializzato di valvola progettata per controllare il flusso di acqua o altri fluidi in un sistema.Queste valvole sono particolarmente utili in applicazioni che richiedono una regolazione precisa del flusso e sono realizzate conTitanio di grado 7Le valvole sono dotate di un'elevata resistenza alla corrosione e di una grande durata.

Principali caratteristiche e vantaggi delle valvole a sfera in titanio a porta V

1. Progettazione della porta V:

   • IlPorta a Vpermette dicontrollo preciso del flusso, che lo rende ideale per applicazioni che richiedonoaccurato strangolamentoQuesto disegno offremodulazione lineare e stabile, garantendo un funzionamento affidabile ed efficiente.

2. Resistenza alla corrosione:

   • L'eccezionale resistenza del titaniocorrosioneda una vasta gamma diprodotti chimici, acqua di mare, e ambienti difficili garantisce che la valvola mantenga la sua integrità e prestazioni nel tempo, anche in condizioni difficili.Questo lo rende molto adatto per le industrie che si occupano di fluidi aggressivi.

3. Alto rapporto forza/peso:

   • Titaniooffre unelevato rapporto resistenza/peso, che rende la valvolarobusto ma leggeroQuesta caratteristica semplifica la manipolazione, l'installazione e la manutenzione rispetto alle valvole realizzate con materiali più pesanti.

4. Tolleranza alla temperatura:

   • Le valvole in titanio sono progettate per resisteretemperature estreme, garantendo l'affidabilità in entrambi iad alta temperatura- eapplicazioni a bassa temperatura, che è essenziale per le industrie comelavorazione chimica,generazione di energia, epetrolio e gas.

5. Durabilità:

   • L' inerenterobustezza del titaniosi assicura che queste valvole abbiano unlunghezza di vita, riducendo significativamente la frequenza della manutenzione e la necessità di sostituzioni, con conseguente riduzione dei costi operativi complessivi.

6. Biocompatibilità:

   • Biocompatibilità del titanioQuesto rende queste valvole ideali per l'uso inprodotti farmaceutici- ebiotecnologiaQuesto è essenziale per mantenere l'integrità dei processi sensibili.

7. Riduzione della manutenzione:

   • A causa della loroelevata resistenza alla corrosionee durabilità, queste valvole richiedonomanutenzione meno frequente, che riduce sia i tempi di fermo operativo che i costi associati alla manutenzione del sistema.

8. Funzionamento senza intoppi:

   • Ilingegneria di precisionedella progettazione della porta in V garantiscefunzionamento regolare, miglioramento complessivocontrollo dei processie rendere la valvola una soluzione affidabile per applicazioni che richiedono una regolazione accurata del flusso.

9. Versatilità:

   • Queste valvole sonoversatile, adatto a un'ampia gamma di settori industriali quali:lavorazione chimica,petrolio e gas,generazione di energia,alimenti e bevande, e di più, grazie alla loro elevata resistenza alla corrosione e capacità di gestire condizioni estreme.

10. Sicurezza migliorata:

• Ilresistenza alla corrosione- etolleranza alle alte temperatureLa sicurezza operativa è migliorata, in particolareambienti criticicome quelle che coinvolgono fluidi pericolosi o sistemi ad alta pressione.

Passi per calcolare le dimensioni delle valvole

1. Determinare il valore Cv:

   • IlCv (coefficiente di flusso)Indica la capacità di portata della valvola a una specifica caduta di pressione.
   • Il Cv è determinato utilizzando formule basate sulle proprietà del fluido (come portata, pressione e caratteristiche del fluido) e le condizioni di funzionamento desiderate.
   • La formula generale per il Cv è:

     $$Cv=\mathrm{Q.}\times \sqrt{\frac{SG}{\mathrm{\Delta }P}}$$

     Dove:
     • Q.è la portata (GPM),
     • S.G.è il peso specifico del fluido (acqua = 1),
     • ΔPè la caduta di pressione attraverso la valvola (psi).

2. Caratteristiche della cavitazione e del fluido:

   • Controllo della cavitazione:Assicurarsi che la valvola può gestire il calo di pressione senza causarecavitazione. Questo è valutato controllando laFL (fattore di recupero della pressione del liquido), che aiuta a determinare se la progettazione della valvola e le condizioni del fluido eviteranno la cavitazione.
   • Fattore di espansione:Perfluidi compressibili(gas), calcolare ilFattore di riduzione della pressioneper tenere conto delle variazionidensità del fluidomentre passa attraverso la valvola.

3. Selezionare dimensione nominale della valvola:

   • Una volta calcolato il valore Cv, utilizzarlo per selezionare ildimensione nominale della valvola:
     • PerValvole a sfera a porta V, scegliere una valvola che fornisca il valore Cv richiesto per i flussi traDal 20% all'80%dell'apertura del porto.
     • PerValvole a sfera rotonde, scegliere una valvola che fornisca Cv per i flussi traDa 30% a 80%dell'apertura del porto.
   • ConsulenzaGrafici del curriculumfornito dal costruttore per far corrispondere il Cv calcolato a una dimensione adeguata della valvola.

4. Tipo di valvola e materiali:

   • Scegli iltipo di valvola(flanged, filettato o saldato) in base al sistema di tubazioni e alle esigenze di installazione.
   • Da quandoacido aceticoLa Commissione ha adottato una proposta di direttivaTitaniooacciaio inossidabileper la costruzione della valvola, assicurando la compatibilità con le condizioni del fluido e dell'ambiente.
   • PerValvole a sfera a porta V, considerandoRTFE (teflon rinforzato)sedie di valvola, come offronoeccellente resistenza chimicae fornire un sigillo affidabile.

5. Selezione dell'attuatore:

   • Selezionare l' appropriatoazionatore(elettrica, pneumatica o idraulica) in base al tipo di valvola e alle esigenze operative del sistema.
   • Fattori chiave da considerare:
     • Requisiti di coppia o spintaper il funzionamento corretto dell'attuatore della valvola.
     • Meccanismo di controllo(on-off o modulazione) per soddisfare le esigenze del sistema.
     • Compatibilità consistemi di automazionese necessario per il controllo o il monitoraggio a distanza.

Specifiche tecniche del prodotto:

Applicazioni delle valvole a sfera elettriche in titanio a porti V:

• Impianti di trattamento delle acque: Gestione dei flussi dell'acqua trattata.
• Distribuzione dell'acqua: Garantire un'efficiente distribuzione dell'acqua mantenendo la pressione del sistema.
• Trasformazione chimica: quando l'approvvigionamento idrico comporta la manipolazione di sostanze chimiche corrosive.
• Sistemi di raffreddamento: In grandi impianti industriali in cui il controllo del flusso d'acqua è fondamentale per mantenere le temperature di funzionamento.
