Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LHTi
Certificazione: ISO9001,CE,etc
Numero di modello: Valvola a sfera in lega di titanio
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: negotiable
Imballaggi particolari: Cassa in compensato o pallet, o secondo le vostre esigenze
Tempi di consegna: circa 5-14 giorni per la consegna
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di alimentazione: 5000 pezzi al mese
Standard di progettazione: |
API 6D, ASME B16.34, ISO 17292 |
Materiale: |
Titanio TA2 |
Dimensione: |
1/2-10 |
Metodo di operazione: |
Leva, ingranaggio, attuatore |
Materiale a sfera: |
Titanio, acciaio inossidabile 316, acciaio inossidabile 17-4PH |
Tipo di attuatore: |
Manuale, pneumatico, elettrico |
Riduzione della pressione della cavità: |
- Sì, sì. |
Classificazione della temperatura: |
-196°C - 600°C |
Standard di progettazione: |
API 6D, ASME B16.34, ISO 17292 |
Materiale: |
Titanio TA2 |
Dimensione: |
1/2-10 |
Metodo di operazione: |
Leva, ingranaggio, attuatore |
Materiale a sfera: |
Titanio, acciaio inossidabile 316, acciaio inossidabile 17-4PH |
Tipo di attuatore: |
Manuale, pneumatico, elettrico |
Riduzione della pressione della cavità: |
- Sì, sì. |
Classificazione della temperatura: |
-196°C - 600°C |

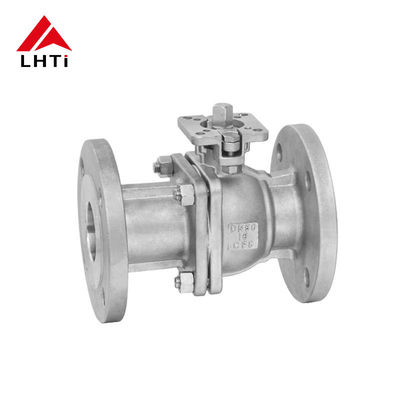

Valvola a sfera a due vie ASME DN 15 TA2 Valvola a sfera industriale in titanio Valvola di rilascio ad alta pressione
Introduzione al prodotto:
Le valvole a sfera di materiali speciali comprendono una varietà di tipi, tra cui le valvole a sfera a due, tre e quattro vie.Queste valvole sono disponibili sia in configurazioni a tenuta morbida che a tenuta dura e sono disponibili in modelli galleggianti e montati su trunnionI materiali utilizzati per queste valvole a sfera sono selezionati per le loro prestazioni eccezionali in ambienti difficili e comprendono titanio, nichel, zirconio, Hastelloy, Monel, Inconel,acciaio inossidabile duplex, 904L, lega 20 e acciaio C4, tra gli altri.e affidabilità in una vasta gamma di applicazioni industriali.
Caratteristiche della valvola a sfera in titanio:
La palla di unvalvola a sfera di titanioSotto l'azione di una pressione media, la sfera può produrre un certo spostamento e premere strettamente contro la superficie di tenuta dell'estremità di uscita per garantire la tenuta dell'estremità di uscita.Il principale vantaggio dello standard americanovalvola a sfera di titanioè che utilizza l'eccellente stabilità e capacità di auto-passivazione della pellicola di ossido formata sul titanio in ambienti altamente corrosivi,che consente di resistere a una forte corrosione in varie condizioni di lavoro difficili.
Resistenza al flusso bassa:Le valvole a sfera hanno una resistenza al fluido relativamente bassa tra tutti i tipi di valvole.
Buone prestazioni di tenuta:Le valvole a sfera in titanio di American Standard hanno prestazioni eccellenti di tenuta.che garantisce una facile sigillaturaInoltre, la forza di tenuta della valvola a sfera aumenta con la pressione del mezzo.
Sigillazione affidabile dello stelo:La stampante di una valvola a sfera ruota solo di 90° durante le operazioni di apertura e chiusura, quindi il sigillo di imballaggio della stampante non è facilmente danneggiato.la forza di tenuta del sigillo inverso del gambo aumenta con la pressione del mezzo.
Specifiche tecniche del prodotto:
Dimensione | d | L | T | F | N | M | G | C | D | H | H1 | H2 | S | W | D1 | M1 | Torsione | WT |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1/2" | 0.59 | 4.25 | 0.38 | 0.06 | 4 | 0.63 | 1.38 | 2.38 | 3.50 | 3.39 | 2.25 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 34 | 3.7 |
3/4" | 0.79 | 4.61 | 0.38 | 0.06 | 4 | 0.63 | 1.69 | 2.76 | 3.90 | 3.50 | 2.36 | 0.93 | 0.44 | 6.65 | 1.65 | M5 | 49 | 4.6 |
1" | 0.98 | 5.00 | 0.38 | 0.06 | 4 | 0.63 | 2.01 | 3.11 | 4.25 | 4.06 | 2.89 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 58 | 6.4 |
1-1/4" | 1.26 | 5.51 | 0.44 | 0.06 | 4 | 0.63 | 2.50 | 3.50 | 4.61 | 4.06 | 3.09 | 1.14 | 0.50 | 8.09 | 1.97 | M6 | 80 | 8.6 |
1-1/2" | 1.50 | 6.50 | 0.50 | 0.06 | 4 | 0.63 | 2.88 | 3.88 | 5.00 | 5.12 | 4.05 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 222 | 12.6 |
2" | 1.97 | 7.01 | 0.57 | 0.06 | 4 | 0.75 | 3.62 | 4.75 | 5.98 | 5.31 | 4.35 | 1.55 | 0.75 | 10.51 | 2.76 | M8 | 337 | 18.5 |
2 1/2" | 2.56 | 7.48 | 0.63 | 0.06 | 4 | 0.75 | 4.12 | 5.47 | 7.01 | 5.79 | 4.80 | 1.52 | 0.75 | 11.38 | 2.76 | M8 | 399 | 29.3 |
3" | 3.15 | 7.99 | 0.69 | 0.06 | 4 | 0.75 | 5.00 | 5.98 | 7.48 | 6.54 | 5.59 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 540 | 36.2 |
4" | 3.94 | 9.00 | 0.88 | 0.06 | 8 | 0.75 | 6.19 | 7.50 | 8.98 | 7.13 | 6.18 | 1.69 | 0.75 | 15.35 | 4.02 | M10 | 709 | 61.1 |
6" | 5.91 | 15.51 | 1.00 | 0.06 | 8 | 0.87 | 8.50 | 9.51 | 10.98 | 10.10 | 8.66 | 1.97 | 1.06 | 29.25 | 4.92 | M12 | 1682 | 119.0 |
8" | 7.87 | 17.99 | 1.13 | 0.06 | 8 | 0.89 | 10.63 | 11.75 | 13.50 | 13.15 | 11.83 | 3.37 | 1.42 | 33.07 | 5.51 | M16 | 4160 | 194.0 |
10" | 9.84 | 20.98 | 1.19 | 0.06 | 12 | 1.00 | 12.76 | 14.25 | 15.98 | 14.88 | 13.17 | 2.93 | 1.42 | 40.94 | 5.51 | M16 | 6638 | 359.4 |
Specifiche tecniche del prodotto: | |
Pressione nominale: | Classe 150-600 libbre |
Diametro nominale: | 1/2" - 10" |
Modalità di guida: | Maniglia, ingranaggi, pneumatici, idraulici, elettrici |
Corpo, cappello: | TA1,TA2,TA10,Gr2,Gr3 |
Palla: | TA1,TA2,TA10,Gr2,Gr3 |
Stampo: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
Anello di tenuta: | PTFE,RPTFE,PPL,PEEK |
Modello di valvola a sfera in titanio standard americano: | Q41F- 150Lb ((Ti), Q41F-300Lb ((Ti), Q41F-600Lb ((Ti), Q341F-150Lb ((Ti), Q341F-300Lb ((Ti), Q341F-600Lb ((Ti), Q341F-150Lb ((A), Q341F-300Lb ((A), Q341F-600Lb ((A) |
Norme di progettazione: | GB/T12237, API6D, ASME B16.34 |
Dimensioni faccia a faccia: | GB/T12221, API6D, ASME B16.10 |
Connessioni della flangia: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
Norme di prova: | JB/T9092,GB/T13927,API6D,API598 |
Caratteristiche del design del prodotto:
Applicazioni delle valvole a sfera in titanio:
Valvole a sfera di titaniohanno un'ampia gamma di applicazioni in vari settori industriali, comprendenti principalmente i seguenti aspetti:
Industria chimica:A causa dell'eccellente resistenza alla corrosione dei materiali in titanio,Valvole a sfera di titaniosono comunemente utilizzati nei processi di produzione chimica che comportano la manipolazione di mezzi corrosivi, come soluzioni acide e alcaline, e ossidi.
Industria petrolifera e del gas naturale: valvole a sfera in titaniosvolgono un ruolo cruciale nell'estrazione, nel trasporto e nella trasformazione del petrolio e del gas naturale.garantire il funzionamento sicuro e stabile del sistema.
Ingegneria navale: Valvole a sfera di titaniohanno una buona resistenza alla corrosione dell'acqua di mare, che li rende ampiamente utilizzati nelle applicazioni di ingegneria navale, come i sistemi di controllo dei fluidi nelle condotte sottomarine e nelle piattaforme offshore.
Campo aerospaziale: Valvole a sfera di titaniosono ampiamente utilizzati nei sistemi idraulici aerospaziali, nei sistemi a combustibile, ecc., a causa delle loro caratteristiche di leggerezza e resistenza elevate che soddisfano i requisiti degli aeromobili.
Industria alimentare e farmaceutica:Dato che i materiali in titanio non sono tossici e non contaminano alimenti o medicinali,Valvole a sfera di titaniosono spesso utilizzati nei sistemi di controllo dei fluidi nelle industrie alimentari e farmaceutiche.
