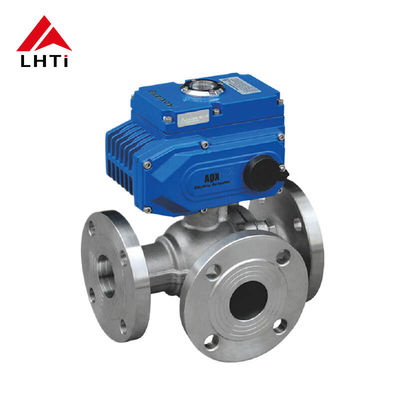

Valvola a sfera elettrica a tre vie ASME B16.34 Valvola a sfera in titanio 2 TA1 Gr1 PN 16 Ingegneria navale

Valvola a sfera elettrica a tre vie ASME B16.34 Valvola a sfera in titanio 2 TA1 Gr1 PN 16 Ingegneria navale

Introduzione al prodotto:

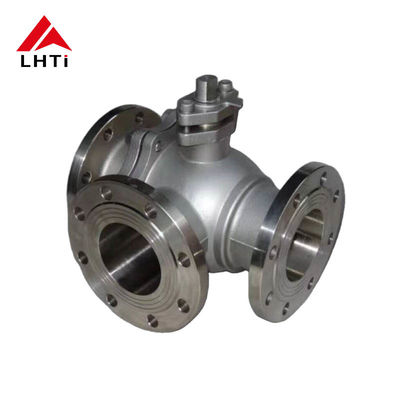

Valvole a sfera in titanio a tre vie: tipo L e tipo T

Valvole a sfera di titanio a tre viepossono essere classificati in tipo L (Q44F) e tipo T (Q45F). Ciascun tipo svolge funzioni diverse nel controllo della direzione di flusso del mezzo.

Valvola a sfera a tre vie di tipo L (Q44F):

Valvola a sfera a tre vie di tipo LIl sistema è utilizzato principalmente per cambiare la direzione di flusso del mezzo, permettendo la connessione di due canali perpendicolari, cambiando efficacemente il percorso del mezzo da una direzione all'altra.

Valvola a sfera a tre vie di tipo T (Q45F):

Valvola a sfera a tre vie di tipo Tè progettato per la distribuzione dei media, la confluenza e la commutazione della direzione del flusso.Questa versatile funzionalità consente un controllo del flusso più complesso all'interno di un sistema.

Classi di valvola a sfera di titanio:

di una lunghezza superiore a 50 mm,conosciuti per la loro eccellente resistenza alla corrosione e resistenza, sono ampiamente utilizzati in vari ambienti esigenti, tra cui i campi chimici, petroliferi, farmaceutici e di ingegneria navale:

TA1 (Gr1)-Titanio puro, offre la migliore duttilità e resistenza, facile da formare e saldare.

TA2 (Gr2)-Titanio puro, con buone prestazioni generali, compresa una buona resistenza alla corrosione e una resistenza moderata, facile da formare e saldare.

TA9 (Gr7)-Titanio prevalentemente con l'aggiunta di 0,12-0,25% di palladio (Pd), migliorandone significativamente la resistenza alla corrosione, specialmente in ambienti riducenti.

TA10 (Gr12)-Leggia di titanio contenente piccole quantità di molibdeno (Mo) e nichel (Ni), che fornisce una migliore resistenza e resistenza al calore rispetto al titanio puro mantenendo una buona resistenza alla corrosione.

TC4 (Gr5)-Lega di titanio costituita principalmente da titanio con l'aggiunta di 6% di alluminio (Al) e 4% di vanadio (V), con elevata resistenza e durezza, buona resistenza alla corrosione e bassa densità.

Metodi comuni di connessione delle valvole a sfera di titanio:

Connessione della flangia:La connessione a flangia è uno dei metodi più comuni, adatto per sistemi di tubazioni a media e alta pressione.fornire una buona tenuta e affidabilità, nonché facile smontaggio e manutenzione.

Connessione a filo:I tipi di filo più comuni sono i fili interni (NPT, BSP) e i fili esterni.Questo metodo è semplice e facile da usare, ma non è adatto per lo smontaggio frequente.

Connessione saldata:La connessione saldata può essere saldata con un butt o con una presa, adatta per sistemi di tubazioni ad alta temperatura, alta pressione e corrosivi.assicurando l'assenza di perdite, comunemente utilizzati in applicazioni che richiedono una tenuta e una stabilità estremamente elevate.

Accoppiamenti a connessione rapida:Gli accoppiamenti a collegamento rapido consentono un rapido montaggio e smontaggio, adatti a applicazioni che richiedono un'installazione e uno smontaggio frequenti.Questo metodo è conveniente e veloce, ma in genere utilizzato per i sistemi a bassa pressione.

Connessione della pinza:La connessione a pinza utilizza pinze per collegare la valvola al tubo, adatta a sistemi con elevati requisiti igienici, come nell'industria alimentare e farmaceutica.I collegamenti delle pinze sono facili da assemblare e smontare senza attrezzi speciali.

Connessione di socket:La connessione alla presa consiste nell'inserire il tubo nell'estremità della presa della valvola e nel fissarlo con saldatura o incollaggio, adatto ai sistemi di tubazioni di piccolo diametro.Questo metodo fornisce una buona tenuta e resistenza meccanica.

Applicazioni comuni della valvola a sfera in titanio:

Valvole a sfera di titaniosono ampiamente utilizzati in diverse industrie a causa della loro eccellente resistenza alla corrosione, elevata resistenza e bassa densità:

Industria chimica: valvole a sfera di titaniosono comunemente utilizzati per la manipolazione di acidi forti, alcali e altre sostanze chimiche altamente corrosive, garantendo un funzionamento stabile a lungo termine in ambienti difficili.serbatoi di stoccaggio, e sistemi di tubazioni.

Industria petrolifera e del gas: Valvole a sfera di titaniosono utilizzati nelle piattaforme petrolifere offshore e nelle attrezzature di estrazione e lavorazione dei giacimenti petroliferi onshore per resistere alla corrosione causata dall'acqua di mare e dal gas solforato di idrogeno. Sono adatti per l'impiego nelle condotte petrolifere,impianti di liquefazione del gas naturale, e raffinerie.

Industria farmaceutica e alimentare:Il materiale in titanio soddisfa gli standard igienici e la sua forte resistenza alla corrosione impedisce le reazioni con farmaci o alimenti, rendendolo ampiamente utilizzato nelle apparecchiature farmaceutiche e di trasformazione alimentare.Sono comunemente utilizzati nei sistemi di acqua purificata, reattori e recipienti di miscelazione.

Ingegneria navale:A causa della sua eccellente resistenza alla corrosione dell'acqua di mare, le valvole a sfera in titanio sono utilizzate in strutture marine, attrezzature per la desalinizzazione dell'acqua di mare e condotte sottomarine.

Industria elettrica:

Valvole a sfera di titanioutilizzati nelle centrali elettriche per la gestione di vapore ad alta temperatura, ad alta pressione e acqua di raffreddamento corrosiva.
