Valvola a sfera di titanio
Created with Pixso.

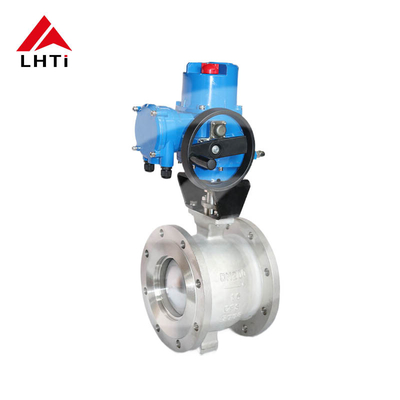

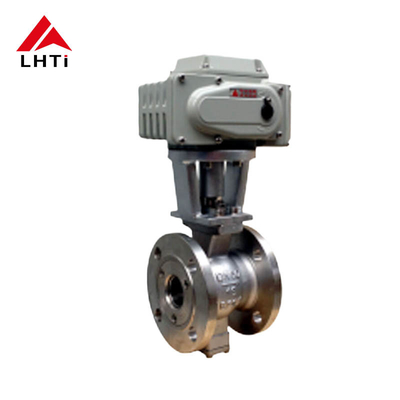

Valvole a sfera elettriche in titanio a V-Port Gr1 Gr2 Valvole a sfera da 8 pollici classe 150 DN 15-250 per l'approvvigionamento idrico

Valvole a sfera elettriche in titanio a V-Port Gr1 Gr2 Valvole a sfera da 8 pollici classe 150 DN 15-250 per l'approvvigionamento idrico

Marchio: LHTi
Numero modello: Valvola a sfera in titanio a porta V
MOQ: 1 pezzo
prezzo: negoziabile
Condizioni di pagamento: L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine:
Baoji, Cina
Certificazione:
ISO9001,CE,etc
Standard di progettazione:
API 6D, API 608, ASME B16.34
Modello:
Valvola a sfera
Tipo di sedile:
Seat morbido, metallo Seat
Tipo di carrozzeria:
Galleggiante, Trunnion
Operazione:
Manuale, ingranaggio, pneumatico, elettrico
Materiale:
Titanio
Metodo di operazione:
Leva, ingranaggio, attuatore
Tipo di palla:
Porto pieno, porto ridotto
Imballaggi particolari:
Cassa in compensato o pallet, o secondo le vostre esigenze
Capacità di alimentazione:
5000 pezzi al mese
Evidenziare:

Valvola a sfera in titanio di classe 150

,

DN 15-250 Valvola a sfera in titanio

,

Valvola a sfera in titanio da 8 pollici

Descrizione del prodotto

Valvole a sfera elettriche in titanio a V-Port TA1 TA2 Valvole a sfera da 8 pollici di classe 150 DN 15-250 per l'approvvigionamento idrico



Descrizione del prodotto:

Valvole a sfera in titanio a porta Vè un tipo specializzato di valvola di controllo che dispone di una porta a forma di V attraverso la quale possono passare i fluidi.Valvole a sferaL'impiego di titanio nella costruzione di queste valvole offre un'eccezionale resistenza alla corrosione, rendendole idonee ad applicazioni industriali impegnative.

Valvole a sfera elettriche in titanio a V-Port Gr1 Gr2 Valvole a sfera da 8 pollici classe 150 DN 15-250 per l'approvvigionamento idrico 0Valvole a sfera elettriche in titanio a V-Port Gr1 Gr2 Valvole a sfera da 8 pollici classe 150 DN 15-250 per l'approvvigionamento idrico 1





Specifiche tecniche del prodotto:

Specifiche tecniche del prodotto:
Pressione nominale: PN1,6-4,0Mpa Classe 150-300Lb
Diametro nominale: DN25-DN350 1"-14"
Modalità di guida: Dispositivi per la trasformazione di vermi, pneumatici, idraulici, elettrici
Corpo, cappello: TA1,TA2,TA10,Gr2,Gr3
Palla: TA1,TA2,TA10,Gr2,Gr3
Stampo: TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5
Anello di tenuta: PTFE,RPTFE,PPL,PEEK
Modello di valvola a sfera in titanio: VQ647Y-16Ti, VQ647Y-25Ti, VQ647Y-40Ti, VQ647Y-150Lb ((Ti), VQ647Y-300Lb ((Ti), VQ647Y-16A, VQ647Y-25A, VQ647Y-40A, VQ647Y-150Lb ((A), VQ647Y-300Lb ((A), VQ947Y-16Ti, VQ947Y-25Ti, VQ947Y -40Ti, VQ947Y-150Lb ((Ti),VQ947Y-300Lb ((Ti),VQ947Y-16A,VQ947Y-25A,VQ947Y-40A,VQ947Y-150Lb ((A),VQ947Y-300Lb ((A)
Norme di progettazione: GB/T12237, ASME B16.34
Dimensioni faccia a faccia: GB/T12221, API6D, ASME B16.10
Connessioni della flangia: HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS
Norme di prova: JB/T9092,GB/T13927,API6D,API598







Principali caratteristiche e vantaggi delle valvole a sfera in titanio a porta V:

Progettazione della porta V:La porta a forma di V consente un controllo preciso del flusso, fornendo una modulazione lineare e stabile per applicazioni che richiedono un accurato throttling.



Resistenza alla corrosione:Realizzate in titanio, queste valvole offrono un'eccezionale resistenza alla corrosione da una vasta gamma di sostanze chimiche, acqua di mare e ambienti difficili, garantendo durabilità e longevità.



Alto rapporto forza/peso:L'elevata resistenza del titanio unita alla sua leggerezza rende la valvola robusta e più facile da maneggiare e installare rispetto alle valvole realizzate con materiali più pesanti.



Tolleranza alla temperatura: Queste valvole possono resistere a temperature estreme, rendendole adatte sia per applicazioni ad alta temperatura che a bassa temperatura.



Durabilità:La robustezza intrinseca del titanio garantisce una lunga durata di vita, riducendo la frequenza delle manutenzioni e delle sostituzioni.



Biocompatibilità:Le proprietà biocompatibili del titanio rendono queste valvole ideali per l'uso in settori come quello farmaceutico e biotecnologico, dove il contatto con materiali biologici è comune.



Riduzione della manutenzione:A causa della loro elevata resistenza alla corrosione e della loro durata, le valvole a sfera in titanio a porti V richiedono meno manutenzione, con conseguente riduzione dei costi operativi e dei tempi di fermo.



Funzionamento senza intoppi:L'ingegneria di precisione della progettazione della porta in V garantisce un funzionamento regolare ed efficiente, migliorando il controllo e l'affidabilità complessivi del processo.



Versatilità:Adatto a una vasta gamma di applicazioni in diversi settori, tra cui la lavorazione chimica, il petrolio e il gas, la generazione di energia e altro ancora.



Sicurezza migliorata:La resistenza del titanio alla corrosione e alle alte temperature migliora la sicurezza operativa, in particolare in ambienti critici e pericolosi.







Calcolare la dimensione della valvola:

1Determinare il valore Cv

Il Cv (coefficiente di flusso) è un parametro critico che indica la capacità di flusso della valvola.Esso è calcolato utilizzando formule specifiche per le caratteristiche di flusso del fluido e le condizioni di funzionamento desiderateIn genere, questo comporta l'uso di equazioni standard o strumenti software progettati per la misurazione del controllo del flusso.

2. Caratteristiche di cavitazione e fluido

  • Controllo della cavitazione: assicurarsi che la valvola selezionata sia in grado di gestire la caduta di pressione senza causare cavitazione.Questo comporta il controllo del valore FL (Liquid Pressure Recovery Factor) per evitare problemi di cavitazione.

  • Fattore di espansione: per i fluidi compressibili, determinare il fattore di riduzione della pressione per tenere conto delle variazioni della densità del fluido attraverso la valvola.

3. Selezionare Dimensione nominale della valvola

Una volta calcolato il valore del CV:

  • Valvole a sfera a V-Port: scegliere una valvola che fornisca la Cv richiesta per portate comprese tra il 20% e l'80% dell'apertura della porta.

  • Valvole a sfera rotonde: selezionare una valvola che supporti i calcoli Cv per portate comprese tra il 30% e l'80% dell'apertura della porta.

Per selezionare la dimensione nominale appropriata della valvola sulla base del vostro CV calcolato, consultate le tabelle Cv fornite dai produttori di valvole.

4Tipo di valvola e materiali

  • Tipo di valvola: Determina se una connessione di valvola a flange, filettata o saldata è adatta alla tua applicazione e alla progettazione del sistema di tubazioni.

  • Materiali di costruzione: Considerando le esigenze di gestione dell'acido acetico, scegliere materiali come il titanio o l'acciaio inossidabile che offrono resistenza alla corrosione.Assicurare la compatibilità con le condizioni del fluido e dell'ambiente.

  • Sedi delle valvole: per le applicazioni di valvole di controllo a V-Ball, si consiglia di considerare i sedili delle valvole in RTFE (Teflon rinforzato), che offrono una buona resistenza chimica e capacità di tenuta.

5Selezione dell' attuatore

  • Selezionare l'attuatore: scegliere un attuatore in base al tipo di valvola (elettrica, pneumatica, idraulica) e alle esigenze operative del sistema.I fattori da considerare includono i requisiti di coppia o spinta, meccanismo di controllo (on-off o modulazione) e compatibilità con i sistemi di automazione, se necessario.





Applicazioni delle valvole a sfera in titanio:

Valvole a sfera di titaniohanno un'ampia gamma di applicazioni in vari settori industriali, comprendenti principalmente i seguenti aspetti:



Industria chimica:A causa dell'eccellente resistenza alla corrosione dei materiali in titanio,Valvole a sfera di titaniosono comunemente utilizzati nei processi di produzione chimica che comportano la manipolazione di mezzi corrosivi, come soluzioni acide e alcaline, e ossidi.



Industria petrolifera e del gas naturale: valvole a sfera in titaniosvolgono un ruolo cruciale nell'estrazione, nel trasporto e nella trasformazione del petrolio e del gas naturale.garantire il funzionamento sicuro e stabile del sistema.



Ingegneria navale: Valvole a sfera di titaniohanno una buona resistenza alla corrosione dell'acqua di mare, che li rende ampiamente utilizzati nelle applicazioni di ingegneria navale, come i sistemi di controllo dei fluidi nelle condotte sottomarine e nelle piattaforme offshore.



Campo aerospaziale: Valvole a sfera di titaniosono ampiamente utilizzati nei sistemi idraulici aerospaziali, nei sistemi a combustibile, ecc., a causa delle loro caratteristiche di leggerezza e resistenza elevate che soddisfano i requisiti degli aeromobili.



Industria alimentare e farmaceutica:Dato che i materiali in titanio non sono tossici e non contaminano alimenti o medicinali,Valvole a sfera di titaniosono spesso utilizzati nei sistemi di controllo dei fluidi nelle industrie alimentari e farmaceutiche.
