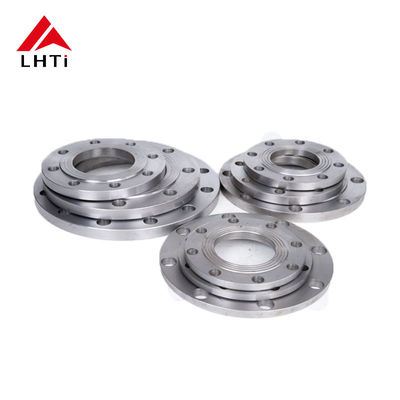

ASME B16.5 Flancetta a scivolo in titanio ANSI classe 150LBS: Gr2, Gr5, Gr7 per l'industria petrolifera e del gas

ASME B16.5 Flancetta a scivolo in titanio ANSI classe 150LBS: Gr2, Gr5, Gr7 per l'industria petrolifera e del gas

1.Introduzione del prodotto di ASME B16.5 Titanio Slip-On Flange

Le flange di titanio a scivolo ASME B16.5, in particolare quelle realizzate con leghe di titanio di grado 2 (Gr2), 5 (Gr5) e 7 (Gr7), sono componenti fondamentali nell'industria petrolifera e del gas.Queste flange, che sono prodotti in conformità alle norme ASME B16.5, sono progettati con una faccia sollevata per fornire una sicurezza,connessione a prova di perdite per condotte e apparecchiature che funzionano a alta pressione e in ambienti corrosivi. Questo documento tratta le specifiche, le caratteristiche e le applicazioni delle flange di titanio a scivolo di classe 150 ASME B16.5 con facce rialzate,concentrandosi sul loro ruolo essenziale nell'ottimizzare l'affidabilità e l'efficienza operative nel settore petrolifero e del gas.

L'industria petrolifera e del gas richiede materiali e componenti ad alte prestazioni per garantire l'integrità e la sicurezza dei suoi sistemi di condotte e delle attrezzature di lavorazione.di larghezza superiore a 50 mm,, offre una resistenza alla corrosione, resistenza meccanica e durata superiori, rendendolo una scelta ideale per applicazioni critiche in piattaforme petrolifere offshore, raffinerie, impianti petrolchimici,e altri ambienti industriali difficiliQueste flange in titanio aiutano a mitigare le sfide come l'esposizione a mezzi aggressivi, alte temperature e condizioni di pressione estrema comunemente incontrate nelle operazioni di petrolio e gas.

2.Materiale e costruzione

• Classi di titanio (Gr2, Gr5, Gr7):
  Le leghe di titanio sono note per la loro eccezionale resistenza alla corrosione e sono sempre più scelte per applicazioni in ambienti chimici e marini aggressivi.I tre gradi principali utilizzati nella norma ASME B16.5 le fianchette scivolose sono:

  • Classe 2 (Gr2):Conosciuto come titanio di grado commerciale, il Gr2 offre un'eccellente resistenza alla corrosione, in particolare in ambienti acidi, ed è comunemente utilizzato per applicazioni nel settore petrolifero e del gas, nella lavorazione chimica,e industria aerospaziale.
  • Classe 5 (Gr5):Legata di titanio e alluminio-vanadio, la Gr5 offre una maggiore resistenza e prestazioni più elevate a temperature elevate rispetto alla Gr2.E' tipicamente usato in ambienti ad alto stress dove è richiesta una maggiore resistenza meccanica.
  • Classe 7 (Gr7):Questa lega aggiunge palladio alla miscela per migliorare la resistenza all'idrogeno e alla corrosione.rendendolo un'ottima scelta per l'uso nelle industrie chimiche e in altri ambienti in cui l'esposizione all'idrogeno è un problema.

• Disegno del viso sollevato:
  Il design della faccia sollevata garantisce una superficie di tenuta migliorata tra la flangia e il tubo, migliorando la tenuta alle perdite e la resistenza alla pressione.Questa progettazione è particolarmente efficace per prevenire le perdite in condizioni di alta pressione, che è comune nell'industria petrolifera e del gas.

• Progettazione Slip-On:
  La flangia a scivolo è progettata per scivolare sul tubo, consentendo una facile installazione.La flangia viene quindi saldata sia all'interno che all'esterno per un, connessione permanente, che lo rende ideale per le condotte che richiedono uno smontaggio o una manutenzione periodici.

3.Caratteristiche principali e specifiche delle flange di titanio a scivolo ASME B16.5

Queste sono le dimensioni di campione per le flange di titanio di classe 150 ASME B16.5. Le misure esatte possono variare a seconda del produttore e dei requisiti specifici.La pressione nominale di 150LBS significa che la flange può gestire pressioni fino a 150 psi, che lo rende adatto per applicazioni a media pressione nell'industria petrolifera e del gas.

4.Funzione e applicazioni

• Connessione e chiusura del gasdotto:
  La funzione principale di una flangia a scivolo è quella di collegare due sezioni di una conduttura.Questa progettazione garantisce sia la facilità di installazione che unaInoltre, la faccia sollevata migliora le prestazioni di tenuta, prevenendo perdite e mantenendo l'integrità del sistema.

• Applicazioni nell'industria petrolifera e del gas:

  • Piattaforme offshore:Le flange di titanio sono ampiamente utilizzate nelle piattaforme di perforazione e produzione offshore, dove le apparecchiature sono esposte a ambienti marini difficili e acqua di mare corrosiva.
  • Rafinerie e impianti petrolchimici:Queste flange sono cruciali nelle unità di lavorazione chimica dove sono comuni prodotti chimici aggressivi e alte temperature.
  • Sistemi di condotte:Le flange di titanio sono anche ampiamente utilizzate per sigillare le estremità delle condotte e fornire connessioni sicure nei sistemi di trasporto di fluidi a lunga distanza, compresi gas, petrolio e condotte chimiche.

• Vantaggi delle flange in titanio nel petrolio e nel gas:

  • Resistenza alla corrosione:Il titanio è altamente resistente alla corrosione causata dall'acqua salata, dagli idrocarburi e da varie sostanze chimiche presenti nell'industria petrolifera e del gas.
  • Rapporto forza/peso:Il titanio offre un eccellente equilibrio tra resistenza e peso, rendendolo ideale per l'uso in applicazioni in cui sia le prestazioni che il peso sono considerazioni critiche.
  • Tolleranza alla temperatura:La capacità del titanio di resistere a alte temperature senza degradarsi è essenziale per le operazioni nelle raffinerie e nelle piattaforme offshore, dove le condizioni termiche estreme sono comuni.
  • Durabilità in ambienti difficili:Che si tratti di piattaforme offshore, oleodotti in acque profonde o impianti di lavorazione chimica, le flange in titanio offrono longevità e resistenza agli ambienti più aggressivi.rendendoli una soluzione conveniente a lungo termine.

5.Vantaggi delle flange in titanio

• Sigillo impermeabile:
  Il design della faccia sollevata, combinato con la lavorazione di precisione, garantisce una tenuta tenuta tra la flangia e la superficie di accoppiamento, che è cruciale per prevenire perdite nei sistemi ad alta pressione.

• Facilità di installazione e manutenzione:
  Il design scivoloso semplifica l'installazione e lo smontaggio, consentendo una manutenzione e un aggiornamento del sistema più semplici.Ciò è particolarmente utile nelle applicazioni in cui sono necessarie ispezioni e riparazioni periodiche.

• Versatilità in tutti i settori:
  Le flange di titanio sono adatte a un'ampia gamma di settori, tra cui petrolio e gas, marittimo, lavorazione chimica, aerospaziale e generazione di energia.La loro resistenza alla corrosione li rende ideali per sistemi che affrontano ambienti acidi o caustici.

• Lunga vita e tempo di inattività ridotto:
  La durabilità del titanio prolunga significativamente la durata di vita delle flange, riducendo la necessità di sostituzioni frequenti e riducendo al minimo i tempi di inattività nelle operazioni critiche.

6.Ispezione e collaudo delle flange in titanio

È essenziale assicurare che le flange di titanio a scivolo soddisfino i severi requisiti di ASME B16.5 e gli standard del settore.

• Certificazione del materiale:Assicura che la lega di titanio sia conforme al grado specificato (Gr2, Gr5 o Gr7) e soddisfi la composizione chimica e le proprietà meccaniche richieste.
• Ispezione visiva e dimensionale:Garantisce che le flange siano libere da difetti superficiali e che le dimensioni soddisfino gli standard richiesti per una corretta adattamento e prestazioni.
• Prova di pressione (prova idrostatica o pneumatica):Garantisce che le flange resistano alle pressioni specificate senza perdite.
• Test non distruttivi (NDT):Per rilevare eventuali difetti interni o esterni vengono utilizzate tecniche quali il test ad ultrasuoni (UT) e l'ispezione radiografica (RT).

Conclusioni

Le flange di titanio a scivolo di classe 150 ASME B16.5, realizzate con leghe di titanio di grado 2, grado 5 e grado 7, sono componenti essenziali per l'industria petrolifera e del gas.la capacità di sopportare condizioni di alta pressione li rendono ideali per ambienti impegnativi come le piattaforme offshoreQueste flange offrono un collegamento sicuro e privo di perdite che garantisce l'integrità dei sistemi di condotte,migliorare l'efficienza operativa e ridurre al minimo i tempi di inattivitàCon le loro eccezionali proprietà meccaniche e versatilità, le flange di titanio svolgono un ruolo fondamentale nel garantire il funzionamento sicuro ed efficiente delle infrastrutture petrolifere e di gas.
