Le flange in titanio, in particolare le flange a collo a saldatura lunga di classe 2500 ANSI/ASME B16.5, sono ampiamente utilizzate in prodotti ad alta pressione, di alta resistenza,e ambienti corrosivi a causa delle eccellenti prestazioni del materialeQueste flange, realizzate in titanio di grado 1 e titanio di grado 2, sono componenti critici in industrie come l'aerospaziale, la lavorazione chimica, l'ingegneria navale e la generazione di energia.Ci approfondiremo sulle caratteristiche, applicazioni e benefici di queste flange in titanio, concentrandosi in particolare sulle differenze tra il titanio di grado 1 e di grado 2.

1- Riassunto dei materiali: Titanio di grado 1 e 2:

Il titanio è noto per la sua notevole resistenza alla corrosione e il rapporto forza/peso.con un'ampiezza superiore o uguale a 2 mm,.

• Il titanio di grado 1 è un titanio puramente commerciale con un'eccellente formabilità e resistenza alla corrosione.ma è ideale per applicazioni in cui la resistenza alla corrosione nell'acqua di mareIl grado 1 è anche preferito per applicazioni che richiedono un materiale leggero ma resistente.

• Il titanio di grado 2 offre una maggiore resistenza rispetto al titanio di grado 1, il che lo rende adatto per applicazioni che richiedono una maggiore resistenza, durata e resistenza alla stanchezza.È comunemente utilizzato in industrie che richiedono materiali per resistere a maggiori sollecitazioni e condizioni ambientali estreme, pur mantenendo un equilibrio di resistenza alla corrosione.

2Specificità e caratteristiche delle flange:

La norma ANSI/ASME B16.5 descrive le specifiche per le flange utilizzate nei sistemi ad alta pressione.e la flangia di collo a saldatura lunga di classe 2500 è specificamente progettata per applicazioni che richiedono prestazioni superiori in termini di pressioneLe seguenti caratteristiche e specifiche definiscono queste flange in titanio:

• Classe 2500 Pressure Rating: Queste flange sono classificate per la classe 2500, il che significa che possono resistere fino a 2500 libbre per pollice quadrato (psi).Questa classificazione di alta pressione li rende adatti per applicazioni ad alta tensione in cui le flange convenzionali potrebbero non funzionare adeguatamente.

• Disegno della flangia: il design del collo a saldatura lunga offre un collo esteso che consente connessioni lisce e senza stress ai tubi.Questo progetto riduce al minimo il rischio di perdite e garantisce una robusta resistenza meccanica sotto pressioneIl collo lungo consente anche un facile allineamento con il sistema di tubazioni.

• Tipi di facce delle flange: queste flange sono disponibili con diversi tipi di facce tra cui:

  • Faccia sollevata (RF): offre una leggera sporgenza della faccia della flange per una migliore tenuta quando la flange è avvitata ad un'altra.
  • Articolo di tipo anello (RTJ): fornisce una scanalatura sulla faccia della flangia per una guarnizione di anello metallico per creare un sigillo ad alta pressione.
  • Flat Face (FF): presenta una superficie di tenuta piatta che la rende ideale per applicazioni a bassa pressione e situazioni non critiche.

• Dimensioni: ANSI/ASME B16.5 Classe 2500 Long Weld Neck Flanges sono disponibili in un'ampia gamma di dimensioni da 1/2 " (15 NB) a 48" (1200 NB), per applicazioni industriali su piccola e grande scala.

3. Applicazioni delle flange in titanio:

A causa delle loro proprietà eccezionali, le flange di titanio di grado 1 e di titanio di grado 2 sono utilizzate in industrie che richiedono materiali affidabili e durevoli in condizioni difficili.Alcune applicazioni comuni includono:

• Industria navale: il titanio è altamente resistente alla corrosione dell'acqua di mare, il che lo rende un materiale ideale per la costruzione navale, piattaforme offshore e attrezzature sottomarine.connessioni affidabili nell'acqua di mare e in ambienti ricchi di sale.

• Aerospaziale e aeronautico: la natura leggera ma resistente del titanio lo rende essenziale per l'industria aerospaziale.e sistemi ad alta pressione in cui la resistenza e la resistenza alla corrosione sono critiche.

• Impianti di lavorazione chimica: in ambienti che devono affrontare sostanze chimiche aggressive e alte temperature, le flange in titanio offrono una combinazione imbattibile di resistenza e resistenza alla corrosione.Sono comunemente utilizzati nei reattori, scambiatori di calore e condotte.

• Generazione di energia: le flange in titanio sono utilizzate nelle centrali elettriche, specialmente nei sistemi che utilizzano vapore ad alta pressione o sostanze chimiche corrosive.La loro capacità di resistere a temperature e pressioni estreme le rende inestimabili per mantenere l'integrità del sistema.

4. Vantaggi delle flange in titanio

L'impiego di flange di titanio di grado 1 e di grado 2 in questi settori critici offre diversi vantaggi significativi:

• Resistenza alla corrosione: le flange di titanio sono altamente resistenti alla corrosione da fattori ambientali e chimici.e applicazioni offshore.

• Alto rapporto resistenza/peso: il titanio ha uno dei più alti rapporti resistenza/peso tra i metalli.che è particolarmente importante nelle applicazioni aerospaziali e militari.

• Resistenza alle alte temperature: le flange in titanio mantengono l'integrità strutturale anche in ambienti ad alte temperature.quando il controllo della temperatura è critico.

• Lunga durata di vita: la resistenza del titanio alla fatica e alla corrosione prolunga significativamente la vita di servizio delle flange, riducendo le esigenze di manutenzione e i tempi di inattività.

5. Specificità delle flange di saldatura lunga in titanio:

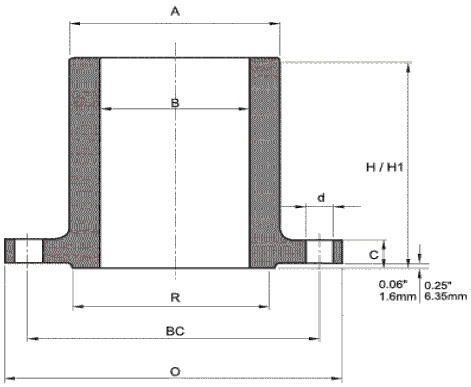

6. ANSI ASME B16.5 CLASS 2500 Flanche di collo a saldatura lunga Dimensioni:

7Processo di fabbricazione:

Selezione del materiale: il primo passo nella fabbricazione di flange di titanio consiste nella selezione di leghe di titanio di alta qualità, di grado 2 o 5, in base alle esigenze specifiche dell'applicazione.Il grado 2 è scelto per la sua eccellente resistenza alla corrosione e la sua saldabilità, mentre il grado 5 è selezionato per esigenze di resistenza più elevate.

Formazione e lavorazione: le billette di titanio vengono riscaldate ad alta temperatura e poi formate in forme di flange utilizzando tecniche come la forgiatura o la colata.la flangia subisce un lavoro di precisione per ottenere le dimensioni corrette, compresi i fori di faccia e di bullone sollevati.

Trattamento termico: sia le leghe di titanio di grado 2 che quelle di grado 5 possono essere sottoposte a trattamenti termici per migliorare le loro proprietà meccaniche.questo tipicamente comporta un trattamento in soluzione seguito da invecchiamento per aumentare la forza.

Finitura superficiale: le superfici delle flange, in particolare la faccia sollevata, vengono lucidate fino a ottenere una finitura liscia per migliorare la superficie di tenuta quando associate a guarnizioni.Questo passaggio è fondamentale per garantire le prestazioni a tenuta stagna e soddisfare gli standard di finitura superficiale richiesti.

Ispezione e collaudo: ogni flange è sottoposta a rigorosi controlli di qualità, comprese ispezioni visive, controlli dimensionali,e prove non distruttive come l'ispezione ad ultrasuoni o a raggi X per garantire l'assenza di difetti interniSi possono effettuare anche prove di pressione per verificare la capacità della flange di resistere alla pressione indicata.
