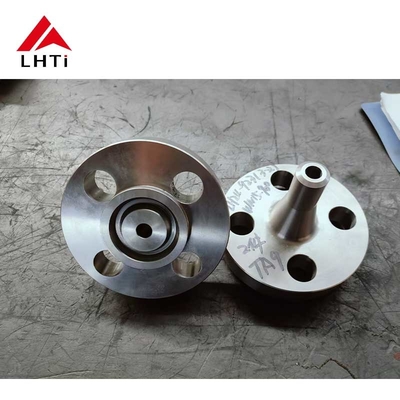

Flancelle in titanio di collo di saldatura di classe 150 Flancelle di collo di saldatura lunghe di faccia sollevata WNRF Ti Titanio di grado 2 e 5

Classe 150 Flange di collo di saldatura lunga con faccia sollevata Titanio di grado 2 e 5

Introduzione:

Nel settore dei sistemi di tubazioni industriali, la faccia rialzata della flangia a collo di saldatura lungo di classe 150 realizzata in leghe di titanio, in particolare di grado 2 e 5, svolge un ruolo fondamentale nel garantire la resistenza alle perdite,durevoleQueste flange costituiscono una pietra angolare per le industrie che richiedono materiali ad alte prestazioni in grado di resistere a condizioni estreme.Questo articolo approfondisce le caratteristiche del prodotto, i vantaggi, le applicazioni e il processo di fabbricazione della faccia rialzata della flangia a collo di saldatura lunga di classe 150, concentrandosi sui gradi di titanio 2 e 5.

Caratteristiche del prodotto:

Composizione del materiale:

• Titanio di grado 2: noto anche come titanio puro in commercio, il Titanio di grado 2 è la lega di titanio più comunemente utilizzata.e ambienti cloruratiCon una composizione di titanio di circa il 99%, il grado 2 offre una buona resistenza pur mantenendo un'elevata duttilità e formabilità.
• Titanio di grado 5 (Ti-6Al-4V): è la lega di titanio più utilizzata a causa della sua maggiore resistenza.L'aggiunta di alluminio e vanadio ne aumenta la resistenza e la resistenza al calore, che lo rende ideale per applicazioni impegnative che richiedono sia la resistenza che la riduzione del peso.

Tipo di flange:

• La flangia a collo a saldatura lunga ha un collo esteso che fornisce un collegamento più forte e stabile con il tubo.Questo disegno è particolarmente utile per applicazioni ad alta tensione in cui il tubo subisce elevate pressioni o vibrazioni.
• La faccia sollevata si riferisce all'area sollevata intorno alla circonferenza della fianchetta, che crea una tenuta migliore se abbinata a una guarnizione,ridurre il rischio di perdite e migliorare le prestazioni del sistema di tubazioni.

Classe 150:

• La specifica della classe 150 si riferisce alla pressione nominale della flange, che è tipicamente di 150 psi. Questa valutazione indica che la flange è adatta a sistemi a bassa pressione,offrire prestazioni affidabili in ambienti meno impegnativi.

Vantaggi:

Resistenza alla corrosione: Le leghe di titanio di grado 2 e 5 sono note per la loro resistenza alla corrosione.La capacità di resistenza alla corrosione da cloruro del grado 2 lo rende perfetto per applicazioni nell'industria chimica e marinaNel frattempo, la maggiore resistenza e la resistenza alla corrosione del grado 5°, specialmente in ambienti ad alta temperatura e pressione, lo rendono ideale per condizioni più aggressive.

Rapporto forza/peso: le leghe di titanio di grado 2 e 5 forniscono un ottimo rapporto forza/peso,rendendoli ideali per le industrie in cui la riduzione del peso è essenziale senza compromettere la resistenzaIl grado 5, in particolare, è noto per le sue eccezionali proprietà meccaniche, tra cui una maggiore resistenza alla trazione e alla stanchezza, che garantisce una longevità nelle applicazioni più impegnative.

Durabilità: Il titanio è intrinsecamente resistente e sia il grado 2 che il grado 5 sono resistenti a crepe, ossidazione e alte temperature.Il design della faccia sollevata della fianchetta migliora ulteriormente la sua durata fornendo una superficie ottimale per la sigillatura, riducendo così la manutenzione e garantendo l'affidabilità operativa a lungo termine.

Saldabilità: le leghe di titanio, in particolare di grado 2, sono altamente saldabili.Il grado 5 offre anche un'eccellente saldabilità, ma richiede una manipolazione attenta a causa della sua maggiore resistenza e del potenziale di distorsione della saldaturaQueste leghe possono essere saldate in modo efficiente per creare connessioni forti e a prova di perdite, in particolare con lunghe flange di collo di saldatura che richiedono un'elevata precisione.

Applicazioni:

Industria chimica e petrolchimica:Le proprietà resistenti alla corrosione del titanio di grado 2 e 5 rendono queste flange particolarmente adatte alla lavorazione chimica e alle applicazioni petrolchimicheQueste flange sono spesso utilizzate in reattori, condotte e scambiatori di calore in cui la sicurezza e la longevità sono di primaria importanza.

Industria marina: la naturale resistenza del titanio all'acqua di mare e agli ambienti salati rende il grado 2 il materiale preferito nelle applicazioni marine.Le flange a collo a saldatura lunga di classe 150 sono comunemente utilizzate nei sistemi di tubazione dell'acqua di mare, impianti di desalinizzazione e piattaforme petrolifere offshore, garantendo un funzionamento a lungo termine e privo di corrosione.

Aerospaziale e Aviazione: nell'industria aerospaziale, il titanio di grado 5 è ampiamente utilizzato per la sua resistenza e proprietà di leggerezza.e sistemi idraulici, dove sia la forza che la riduzione del peso sono cruciali.

Energia e generazione di energia: entrambi i tipi di titanio sono utilizzati nei settori dell'energia, in particolare nelle centrali geotermiche e nucleari.La flangia a collo a saldatura lunga di classe 150 fornisce connessioni forti per i sistemi di tubazioni, gestire temperature e pressioni estreme senza guasti.

Industria medica e biotecnologica: il titanio di grado 2 è spesso utilizzato negli impianti medici a causa della sua biocompatibilità.Le lunghe flange di collo di saldatura in titanio sono utilizzate anche nei dispositivi medici che richiedono resistenza alla corrosione e integrità meccanica.

Classe 150 Dimensioni della flangia del collo a saldatura lunga:

Processo di produzione:

Selezione del materiale: il primo passo nella fabbricazione di flange di titanio consiste nella selezione di leghe di titanio di alta qualità, di grado 2 o 5, in base alle esigenze specifiche dell'applicazione.Il grado 2 è scelto per la sua eccellente resistenza alla corrosione e la sua saldabilità, mentre il grado 5 è selezionato per esigenze di resistenza più elevate.

Formazione e lavorazione: le billette di titanio vengono riscaldate ad alta temperatura e poi formate in forme di flange utilizzando tecniche come la forgiatura o la colata.la flangia subisce un lavoro di precisione per ottenere le dimensioni corrette, compresi i fori di faccia e di bullone sollevati.

Trattamento termico: sia le leghe di titanio di grado 2 che quelle di grado 5 possono essere sottoposte a trattamenti termici per migliorare le loro proprietà meccaniche.questo tipicamente comporta un trattamento in soluzione seguito da invecchiamento per aumentare la forza.

Finitura superficiale: le superfici delle flange, in particolare la faccia sollevata, vengono lucidate fino a ottenere una finitura liscia per migliorare la superficie di tenuta quando associate a guarnizioni.Questo passaggio è fondamentale per garantire le prestazioni a tenuta stagna e soddisfare gli standard di finitura superficiale richiesti.

Ispezione e collaudo: ogni flange è sottoposta a rigorosi controlli di qualità, comprese ispezioni visive, controlli dimensionali,e prove non distruttive come l'ispezione ad ultrasuoni o a raggi X per garantire l'assenza di difetti interniSi possono effettuare anche prove di pressione per verificare la capacità della flange di resistere alla pressione indicata.
