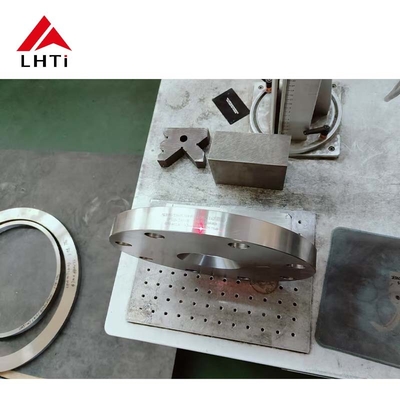

Gr5 Gr7 Classe 150 ASME B16.5 Flanges in titanio Slip On Flange SORF per sistemi di tubazioni

Gr5 Gr7 Classe 150 ASME B16.5 Flanges in titanio Slip On Flange SORF per sistemi di tubazioni

Riassunto:

Le leghe di titanio, in particolare le leghe Gr5 e Gr7, sono sempre più utilizzate per la fabbricazione di flange in applicazioni industriali a causa della loro eccezionale resistenza alla corrosione, del loro elevato rapporto resistenza/peso,ASME B16.5 è uno standard ampiamente riconosciuto che disciplina la progettazione, le dimensioni, le specifiche dei materiali,e pressioni nominali per flange utilizzate nei sistemi di tubazioni industrialiIl presente documento si concentra sulla progettazione e l'applicazione di flange in titanio Gr5 e Gr7 secondo la norma ASME B16.5, con particolare attenzione alla classe 150, flange piatta, flange a scivolo,Faccia sollevata (SORF)Il documento esamina le proprietà dei materiali, i vantaggi e i processi di fabbricazione di queste flange in titanio,sottolineando le loro applicazioni industriali in settori quali la trasformazione chimica, aerospaziale, ingegneria navale e generazione di energia.

1Introduzione

Le flange sono componenti cruciali nei sistemi di tubazioni industriali, agendo come interfaccia tra tubi, valvole e altre apparecchiature.La norma 5 fornisce le specifiche per le flange utilizzate nei sistemi di tubazioniTra i vari materiali utilizzati per la costruzione delle flange, le leghe di titanio hanno attirato un'attenzione significativa per la loro elevata resistenza, il loro basso peso, il loro elevato livello di resistenza e il loro elevato livello di resistenza.e eccezionale resistenza alla corrosioneLe leghe di titanio Gr5 (Ti-6Al-4V) e Gr7 (Ti-0.15Pd) sono particolarmente adatte per la fabbricazione di flange in applicazioni che richiedono sia integrità strutturale che resistenza agli ambienti difficili.

Questo documento mira a esplorare la progettazione, i processi di produzione e le applicazioni delle flange in titanio ASME B16.5 Gr5 e Gr7, concentrandosi in particolare sulla classe 150, flange piatte, flange a scivolo,Faccia sollevata (SORF)Il documento esaminerà anche i vantaggi dell'uso di leghe di titanio rispetto ad altri materiali in ambienti industriali.

2. panoramica della norma ASME B16.5:

La norma ASME B16.5 specifica i requisiti per le flange, comprese le loro dimensioni, materiali e valori di pressione.È essenziale per garantire l'uniformità e l'integrità delle connessioni delle flange in una vasta gamma di applicazioni industrialiAlcuni degli aspetti chiave coperti dalla norma ASME B16.5 sono:

• Tipi di flange: lo standard copre una varietà di tipi di flange, tra cui flange a collo saldato, cieche, scivolose e piatte.
• Classificazione della pressione: la norma classifica le flange in base alla loro classificazione della pressione, che va dalla classe 150 alla classe 2500.
• Specificità del materiale: il materiale della flange è fondamentale per determinarne le prestazioni in diverse condizioni di funzionamento.Le leghe di titanio come Gr5 e Gr7 sono incluse nella norma a causa delle loro proprietà superiori.

3- Proprietà materiali delle leghe di titanio di grado 5 e di grado 7:

3.1 Lega di titanio di grado 5 (Ti-6Al-4V)
La lega di titanio Gr5, nota anche come Ti-6Al-4V, è la lega di titanio più comunemente utilizzata e consiste in 90% di titanio, 6% di alluminio e 4% di vanadio.basso pesoLe proprietà della lega di titanio Gr5 includono:

• Resistenza alla trazione: 900-1,100 MPa
• Forza di potenza: 850-1000 MPa
• Resistenza alla corrosione: eccellente resistenza all'acqua salata, agli acidi e ai cloruri, che lo rende ideale per applicazioni di lavorazione marina e chimica.
• Applicazioni: aerospaziale, impianti medici e sistemi di tubazioni industriali che richiedono materiali resistenti e leggeri.

3.2 Lega di titanio Gr7 (Ti-0,15Pd)
La lega di titanio Gr7, nota anche come Ti-0.15Pd, è una variante di titanio puro in commercio con una piccola aggiunta di palladio (0,15%).specialmente in ambienti aggressivi come acidi di alta purezza e acqua di mareLe proprietà della lega di titanio Gr7 sono:

• Resistenza alla trazione: 550-700 MPa
• Forza di potenza: 450-650 MPa
• Resistenza alla corrosione: eccellente resistenza ad una vasta gamma di ambienti corrosivi, in particolare nelle industrie chimiche e marine.
• Applicazioni: lavorazione chimica, ingegneria navale e altre applicazioni in cui è richiesta una resistenza alla corrosione superiore.

4. Progettazione delle flange in titanio ASME B16.5:

La progettazione delle flange in titanio segue la norma ASME B16.5, con particolare attenzione alle proprietà del materiale e all'applicazione prevista.Le flange in titanio sono progettate per gestire specifici livelli di pressione, la classe 150 è una delle classi più comuni utilizzate per i sistemi a media pressione.

4.1 Flangelle di classe 150
Le flange in titanio della classe 150 sono adatte per applicazioni a media pressione in cui la pressione di funzionamento non supera 150 libbre per pollice quadrato (psi) a temperatura ambiente.Sono comunemente utilizzati nei sistemi di tubazioni in industrie come la lavorazione chimica, generazione di energia e trattamento dell'acqua.

4.2 Tipi di flange

• Flanche piane: hanno una faccia piana senza superficie sollevata.
• Slip-On Flanges: queste flange sono progettate per scivolare sul tubo e sono saldate in posizione.
• SORF: le flange a faccia sollevata hanno una piccola area sollevata intorno al foro della flange per creare una tenuta più stretta quando sono avvitate alla flange di accoppiamento.Le flange SORF sono ampiamente utilizzate nei sistemi ad alta pressione e sono note per fornire un sigillo più affidabile.
• Slip-On Flat Face (SOFF): queste flange combinano le caratteristiche dei disegni slip-on e flat face.Sono spesso utilizzati nei sistemi in cui le flange sono esposte a bassa pressione e richiedono un facile montaggio e smontaggio.

5- Fabbricazione di flange di titanio:

La fabbricazione di flange in titanio comporta diversi processi chiave per garantire che il prodotto finale soddisfi le specifiche dimensionali e materiali della norma ASME B16.5.

5.1 Selezione del materiale
La scelta del grado appropriato di lega di titanio (Gr5 o Gr7) è fondamentale per le prestazioni della flange.temperatura, e potenziale di corrosione.

5.2 Macchine e modellazioni
Le flange in titanio sono prodotte attraverso processi come la forgiatura, l'usinatura e la saldatura.mentre la lavorazione viene utilizzata per ottenere le dimensioni e le finiture superficiali richieste.

5.3 Saldatura
Le tecniche di saldatura a gas scudo, come la saldatura a gas inerte di tungsteno (TIG),sono comunemente utilizzati per flange in titanio.

5.4 Trattamento superficiale
Le flange in titanio possono subire trattamenti superficiali come l'anodizzazione o la passivazione per migliorare la loro resistenza alla corrosione e migliorare le loro prestazioni complessive in ambienti difficili.

6- Applicazioni delle flange in titanio nell'industria:

Le flange in titanio, in particolare quelle di grado 5 e 7, sono utilizzate in varie applicazioni industriali a causa delle loro eccellenti proprietà.

• Trattamento chimico: la resistenza alla corrosione del titanio lo rende ideale per la manipolazione di sostanze chimiche aggressive in processi come la distillazione, la filtrazione e la miscelazione.
• Ingegneria navale: La capacità del titanio di resistere alla corrosione nell'acqua di mare lo rende un materiale ideale per le flange utilizzate nei sistemi di tubazioni marine.
• Aerospaziale: il titanio Gr5 è comunemente utilizzato nelle applicazioni aerospaziali a causa della sua resistenza, leggerezza e durata in condizioni estreme.
• Generazione di energia: le flange in titanio sono utilizzate nelle turbine a vapore e a gas, nonché negli scambiatori di calore, dove sono fondamentali la loro elevata resistenza al calore e alla corrosione.

7Conclusione:

Le flange in titanio ASME B16.5 Gr5 e Gr7 sono componenti essenziali in molti sistemi di tubazioni industriali.e eccellente resistenza alla corrosioneLa selezione accurata del tipo di flange, del materiale, del materiale e del materiale utilizzato per la lavorazione delle flange è un'opzione ideale per le applicazioni in ambienti difficili come la lavorazione chimica, l'ingegneria navale e l'aerospaziale.e progettazione secondo la norma ASME B16La norma.5 garantisce l'affidabilità e le prestazioni di queste flange nelle applicazioni industriali.Le leghe di titanio come Gr5 e Gr7 avranno un ruolo sempre più importante nella produzione di flange.
