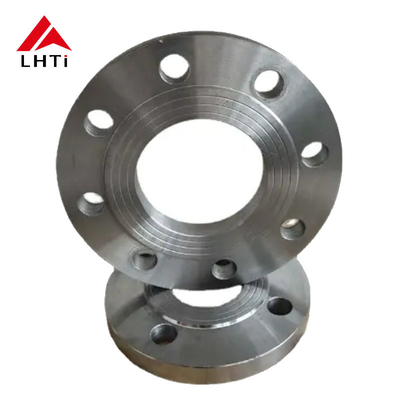

Piastra di titanio flangia piatta DIN standard Gr1 Gr2 Gr5 PLRF flangia tubo flangia piastra per sistemi di tubazioni

Piastra di titanio flangia piatta DIN standard Gr1 Gr2 Gr5 PLRF flangia tubo flangia piastra per sistemi di tubazioni

1. Flancella di piastra di titanio piatta Norma DIN:

Norme DIN: le flange rispettano le norme dell'Istituto tedesco di normazione (DIN), che definiscono dimensioni specifiche, materiali,e procedure di prova per garantire la coerenza e l'affidabilitàLe norme DIN più comuni per le flange includono DIN 2573, DIN 2576, DIN 2631, tra gli altri.

Flange piatta: una flange piatta ha in genere una faccia piatta o una superficie piatta per il bullonamento alla flange di accoppiamento, creando un collegamento forte e stretto.

2. Specifiche del grado:

Classe 1 (Gr1):

• Materiale: titanio di pura qualità commerciale (purezza del 99,5%), con eccellente resistenza alla corrosione e buona duttilità.È adatto ad applicazioni con sollecitazioni da basse a moderate e in cui la resistenza alla corrosione è una priorità.
• Applicazioni: comunemente utilizzate in ambienti altamente corrosivi come la lavorazione chimica, gli ambienti marini e alcune applicazioni mediche.

Classe 2 (Gr2):

• Materiale: Allo stesso modo una lega di titanio puramente commerciale (purezza del 99,2%), che offre un buon equilibrio di resistenza, duttilità e resistenza alla corrosione.
• Applicazioni: utilizzato in un'ampia gamma di applicazioni, tra cui l'industria aerospaziale, marina e chimica, dove sono richieste una resistenza moderata e una elevata resistenza alla corrosione.

Classe 5 (Gr5):

• Materiale: lega Ti-6Al-4V, che contiene 6% di alluminio e 4% di vanadio.
• Applicazioni: le flange in titanio Gr5 sono utilizzate in ambienti ad alto stress come l'aerospaziale, gli impianti medici e i sistemi di tubazioni industriali.Il suo elevato rapporto resistenza/peso lo rende ideale per queste applicazioni.

Flancella PLRF:

• PLRF (Plate Raised Face): si riferisce a un tipo di flange in cui la superficie di tenuta è sollevata sopra il cerchio del bullone per creare una tenuta più stretta.prevenzione delle perdite concentrando la pressione di tenuta nel punto in cui la flange si accoppi con la guarnizione.

Utilizzo nei sistemi di tubazioni:

• Ruolo del sistema di tubazioni: queste flange in piastra di titanio (Gr1, Gr2, Gr5) sono tipicamente utilizzate per unire insieme sezioni di tubi.o un altro componenteLa flangia e la guarnizione lavorano insieme per garantire un sigillo a prova di perdite.
• Resistenza alla corrosione: Il titanio è altamente resistente alla corrosione, specialmente in ambienti aggressivi, come sistemi chimici o marini, rendendo queste flange ideali per tali applicazioni.
• Rapporto tra resistenza e peso: la natura leggera del titanio lo rende vantaggioso nei sistemi in cui ridurre il peso è importante, come nell'aerospaziale o nei macchinari ad alte prestazioni.

3. Specifiche delle flange DIN:

Le flange DIN sono flange conformi alle norme dell'Istituto tedesco di normazione (Deutsches Institut für Normung, abbreviato DIN).e procedure di prova delle flangeLe flange DIN sono ampiamente utilizzate in settori come quello chimico, dell'energia, della costruzione navale, dellae aerospaziale grazie alla loro elevata qualità e design preciso.

Le flange DIN sono disponibili in vari tipi, ognuna adatta a applicazioni diverse.Queste flange hanno un collo lungo che distribuisce lo stress in modo più efficace; la norma DIN 2576 definisce le flange cieche, utilizzate per chiudere le estremità dei tubi o delle valvole; la norma DIN 2631 specifica le flange a faccia piatta (FF),con una lunghezza massima non superiore a 50 mm,; la norma DIN 2632 definisce le flange a faccia sollevata (RF), con una superficie sollevata che contribuisce a creare una tenuta più stretta con la guarnizione; la norma DIN 2633 copre le flange a giunzione anulare (RTJ),utilizzati in tipici sistemi ad alta pressione che richiedono una tenuta metallo-metallo.

Le specifiche principali delle flange DIN includono: diametro nominale (DN), che si riferisce alla dimensione nominale della flange e in genere corrisponde al diametro interno del tubo, ad esempio,DN50 indica una flangia per un tubo con un diametro interno di 50 mm; pressione nominale, che si riferisce alla pressione massima che una flange può sopportare, determinata dal materiale e dalle dimensioni della flange; diametro del cerchio del bullone (BCD),il diametro del cerchio attraverso il centro dei fori del bullone- numero di fori, che in genere vanno da 4 a 12, a seconda delle dimensioni della flange;spessore della fianchetta, che dipende dalla pressione nominale e dalle dimensioni; tipo di fascia, che si riferisce alla superficie della flangia che entra in contatto con la guarnizione, disponibile in fascia piana (FF), fascia sollevata (RF) o giunto anulare (RTJ),a seconda del tipo di flange; e diametro esterno, il diametro massimo della flange.

Le flange DIN sono realizzate con vari materiali, in genere acciaio al carbonio, acciaio inossidabile, acciaio in lega, titanio e leghe di nichel.La scelta del materiale dipende dalle esigenze specifiche dell'applicazioneAd esempio, la DIN 17100 si applica alle flange in acciaio al carbonio, la DIN 17440 alle flange in acciaio inossidabile e la DIN 50304 alle flange in acciaio legato.

Le flange DIN sono classificate in base al loro PN (pressure rating), che indica la pressione massima che una flange può sopportare.PN 10 (pressione massima di 10 bar), PN 16 (pressione massima di 16 bar), PN 25 (pressione massima di 25 bar), PN 40 (pressione massima di 40 bar) e nominali più elevati come PN 63 e PN 100, adatti a sistemi ad alta pressione.

Le facce delle flange sono anche di diversi tipi, come la faccia piatta (FF), la faccia sollevata (RF) e la giunzione anulare (RTJ), che vengono utilizzate in combinazione con le guarnizioni per garantire la sigillatura.La scelta del tipo di superficie della flangia è cruciale a seconda dell'applicazione.

Inoltre, la progettazione delle flange DIN tiene conto anche dei requisiti di abbinamento dei bulloni e delle guarnizioni.di acciaio inossidabile o di acciaio ad alta resistenza per garantire la tenuta e il fissaggio; le guarnizioni sono utilizzate per garantire la tenuta flange-flange, e i materiali comuni di guarnizione includono gomma, grafite, PTFE (politetrafluoroetilene) e materiali metallici,a seconda delle condizioni di lavoro e delle caratteristiche del mezzo.

Infine, le flange DIN hanno in genere importanti informazioni segnate sulla loro superficie, come il logo del produttore, il grado del materiale, la pressione nominale, le dimensioni, il diametro nominale (DN),e numero standard DIN per garantire qualità e tracciabilitàInoltre, le flange DIN sono sottoposte a rigorosi test di qualità durante la fabbricazione, inclusi test di pressione, test dei materiali e ispezioni dimensionali,per garantire che soddisfino i requisiti attesi.

Con l'adesione alle norme DIN, i produttori possono garantire la qualità uniforme delle flange in tutto il mondo,garantire che le flange di diversi produttori si adattino perfettamente tra loro e soddisfino le esigenze di vari sistemi di tubazioni industriali.

4. Specifiche per la flangia in piastra di titanio DIN2501 PN40

5- Vantaggi delle flange di collo di saldatura in titanio

Alto rapporto resistenza/peso: il titanio è sia leggero che resistente, rendendolo utile per ridurre il peso complessivo dei sistemi di tubazioni mantenendo la resistenza.

Resistenza alla corrosione superiore: Il titanio è particolarmente efficace in ambienti aggressivi e ad alta temperatura, come quelli che si trovano in applicazioni chimiche, marine e aerospaziali.

Durabilità e longevità: le flange in titanio hanno una lunga durata di vita a causa della loro capacità di resistere alla corrosione, al ridimensionamento e all'usura, con conseguente manutenzione e sostituzione meno frequenti.

Resistenza alle alte temperature: il titanio può funzionare in una vasta gamma di temperature, comprese le condizioni criogeniche e ad alte temperature,con una lunghezza massima non superiore a 20 mm.

Saldature senza saldature e forti: il design del collo della saldatura assicura che il collegamento tra la flange e il tubo sia forte e fornisce una transizione agevole per evitare la concentrazione di tensione.
