ASME B16.5 Gr5 Gr7 Classe 150 Flanges in titanio Flat Flange Slip On Flange Raised Face SORF SOFF per applicazioni industriali

ASME B16.5 Gr5 Gr7 Classe 150 Flanges in titanio Flat Flange Slip On Flange Raised Face SORF SOFF per applicazioni industriali

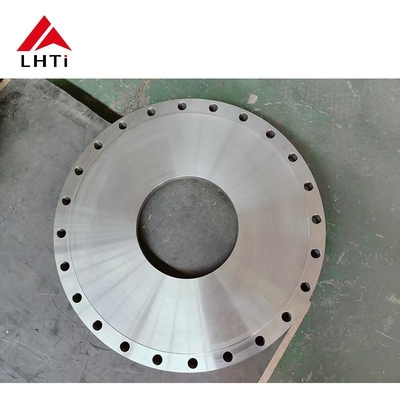

Introduzione del prodotto: ASME B16.5 Flancetta a scivolo in titanio

La flangia di titanio a scivolo ASME B16.5 è un tipo di flangia progettata per fornire una connessione sicura per i tubi in una varietà di settori, in particolare dove la resistenza alla corrosione, il peso leggero,e la forza sono critiche. fabbricato in conformità alla norma ASME B16.5, che disciplina la progettazione, il materiale e le dimensioni delle flange utilizzate nei sistemi di tubazioni,la flangia di titanio a scivolo è particolarmente adatta a sistemi a media pressione e ambienti in cui la resistenza alla corrosione è primariaL'impiego di leghe di titanio per queste flange garantisce elevate prestazioni e durata, rendendole una soluzione preziosa in settori quali la trasformazione chimica, la marina, l'aerospaziale, lae generazione di energia.

Le flange in titanio, realizzate con leghe di titanio, sono molto apprezzate in diversi settori per le loro eccezionali proprietà.elevato rapporto resistenza/pesoEssi eccellono in ambienti difficili in cui la corrosione chimica è un problema, rendendoli indispensabili in industrie come il petrolio, la trasformazione chimica,e altri che richiedono prestazioni materiali robuste

Classi di titanio:

• Grado 5 (Ti-6Al-4V): noto per il suo elevato rapporto resistenza/peso, resistenza alla corrosione e versatilità in varie applicazioni tra cui l'aerospaziale, la marina e la lavorazione chimica.
• Grado 7 (Ti-0.2Pd): offre un'eccellente resistenza alla corrosione, in particolare nei cloruri e negli ambienti riducenti, rendendolo adatto per la lavorazione chimica, la desalinizzazione e le applicazioni marine.

La norma ASME B16.5:

• Questa norma specifica le dimensioni, le tolleranze, i materiali, la marcatura e i requisiti di prova per le flange dei tubi e gli accessori a flange.5 Classe 150 indica una pressione nominale di 150 libbre per pollice quadrato, che è una pressione comune per le flange utilizzate in applicazioni a bassa pressione.

Titanio Slip On Flange (SORF):

• Una flangia a scivolo è un tipo di flangia che scivola sopra l'estremità della tubazione e viene quindi saldata in posizione.È più facile da allineare rispetto alle flange di collo di saldatura e fornisce un foro liscio che riduce al minimo le turbolenze e l'erosione all'interno della condotta.
• Faccia sollevata: la faccia sollevata aiuta a creare una tenuta tra la flangia e il tubo di collegamento o il montaggio con guarnizioni, garantendo un collegamento senza perdite.

Certificati di ASME B16.5 Titanio Slip On Flange:

Certificato EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesEsso è rilasciato dal fabbricante e verifica che il materiale soddisfi le norme richieste.

Certificato di materie prime:

Il presente certificato fornisce informazioni dettagliate sulle materie prime utilizzate nella produzione delle flange in titanio, comprese informazioni quali l'origine delle materie prime, la loro composizione,e tutti i risultati applicabili delle prove dei materialiCiò garantisce la tracciabilità e il controllo della qualità fin dalla fase iniziale di approvvigionamento dei materiali.

100% Ultrasuoni di rilevamento di difetti:

La prova ad ultrasuoni (UT) è un metodo di prova non distruttivo utilizzato per rilevare difetti interni e superficiali nelle flange in titanio.Una copertura UT del 100% significa che tutte le flange sono sottoposte a test approfonditi per garantire che non ci siano difetti che potrebbero compromettere la loro integrità strutturale o prestazioni.

Prova idrostatica:

Questa prova consiste nel pressurizzare la flange in titanio con acqua o un altro liquido a un livello di pressione predeterminato.Valuta la capacità della fianchetta di resistere alla pressione senza perdite o deformazioni, garantendo il rispetto delle pressioni nominali e dei requisiti di sicurezza specificati.

Rapporto di ispezione da parte di terzi:

Questa relazione è redatta da un'agenzia o autorità di controllo indipendente e fornisce una valutazione imparziale della qualità delle flange in titanio.conferma della conformità alle norme applicabili, le specifiche e le esigenze dei clienti.

Caratteristiche principali della flangia di titanio a scivolo ASME B16.5

Specificativi per ASME B16.5 Calss 150 Titanio Slip On Flange

Vantaggi della flangia di titanio a scivolo ASME B16.5

1. Installazione conveniente:
   Il disegno scivoloso riduce la complessità dell'installazione e i costi, rispetto a tipi di flange più complessi come le flange a collo di saldatura.e la saldatura viene eseguita all'interno e all'esterno della fianchetta per fissarla.

2. Maggiore resistenza e longevità:
   La resistenza alla corrosione intrinseca del titanio assicura che queste flange offrano prestazioni a lungo termine in ambienti difficili,che porta a minori esigenze di manutenzione e una durata di servizio più lunga del sistema di tubazioni.

3. Ridotto peso:
   Rispetto alle flange in acciaio o in acciaio inossidabile, le flange in titanio sono significativamente più leggere,che facilita la movimentazione e riduce il peso complessivo del sistema di tubazioni, un aspetto importante per le applicazioni nel settore aerospaziale e marittimo.

4. Miglioramento della sicurezza:
   Con la resistenza del titanio contro le crepe, le buche e la corrosione, l'uso di flange di titanio a scivolo aumenta la sicurezza complessiva del sistema,in particolare nelle industrie critiche come la trasformazione chimica e l'energia nucleare.

5. Versatilità:
   Le flange di titanio sono estremamente versatili e possono essere utilizzate in una vasta gamma di settori, tra cui:

   • Trattamento chimico: a causa della loro resistenza alle reazioni chimiche e alla corrosione, le flange di titanio sono ideali per le condotte che trasportano sostanze chimiche aggressive.
   • Marino: il titanio è ampiamente utilizzato in ambienti marini in cui la resistenza alla corrosione dell'acqua di mare è essenziale.
   • Generazione di energia: le flange in titanio resistono alle alte temperature e sono utilizzate in impianti a combustibile fossile, centrali nucleari e sistemi di energia geotermica.
   • Aerospaziale: il rapporto forza/peso del titanio lo rende prezioso in sistemi ad alte prestazioni come aerei e veicoli spaziali.

Applicazioni delle flange di titanio a scivolo ASME B16.5

1. Industria chimica e petrolchimica:
   La flangia di titanio è comunemente utilizzata nei reattori chimici, nei sistemi di tubazioni e nei vasi di stoccaggio per il trasporto di liquidi e gas corrosivi.La capacità delle flange di resistere all'esposizione a sostanze chimiche come l'acido solforico, acido cloridrico e cloro li rende ideali per queste applicazioni.

2. Sistemi marini:
   In sistemi offshore e marini, la corrosione dell'acqua di mare rappresenta una sfida significativa.e piattaforme petrolifere offshore, dove la resistenza all'acqua salata e ad altri elementi corrosivi è fondamentale.

3. Aerospaziale e Aviazione:
   I sistemi aerospaziali richiedono componenti in grado di gestire condizioni estreme di pressione e temperatura pur rimanendo leggeri.e sistemi di scarico, in cui sia la riduzione del peso che la forza sono importanti.

4. Energia nucleare e energia industriale:
   Le centrali elettriche utilizzano flange di titanio in sistemi di tubazioni soggetti a temperature elevate, pressione e sostanze chimiche aggressive.La loro durata e le loro prestazioni le rendono idonee per i sistemi di raffreddamento, scambiatori di calore e altri componenti per la generazione di energia.

5. Trasformazione degli alimenti e delle bevande:
   Le flange di titanio non reattivo sono utilizzate nei sistemi di produzione di alimenti e bevande, garantendo che non si verifichi alcuna contaminazione nella lavorazione di prodotti sensibili come latticini, bevande,o farmaceutici.
