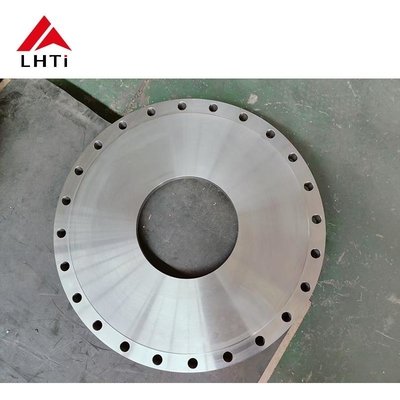

ASME B16.5 Ti Gr 2 Flange in titanio Gr7 Slip On Flange 1/2" Classe 150# 1/2" Tubo senza cuciture

ASME B16.5 Ti Gr 2 Flange in titanio Gr7 Slip On Flange 1/2" Classe 150# 1/2" Tubo senza cuciture

ASME B16.5 Flanche in titanio:

L'ASME B16.5 è uno standard ampiamente riconosciuto sviluppato dall'American Society of Mechanical Engineers (ASME), che disciplina la progettazione, le dimensioni,e materiali per flange e accessori a flange utilizzati nei sistemi di tubazioniLa norma ASME B16.5 si applica a flange con dimensioni nominali di tubi da 1/2 pollice a 24 pollici e copre vari tipi di flange, come il collo della saldatura, la saldatura a scivolo, la blind e la saldatura a presa,in diverse classi di pressione (e.g., 150°, 300°, 600°, ecc.).

Per quanto riguarda le flange di titanio, in particolare quelle realizzate con leghe di titanio quali il titanio di grado 2 (Ti Gr 2) o il titanio di grado 5 (Ti-6Al-4V), l'ASME B16.5 standard garantisce che le flange soddisfino i requisiti essenziali per le prestazioni meccaniche, tolleranze dimensionali e pressioni nominali, offrendo al contempo i vantaggi unici del titanio, come il peso leggero, la resistenza alla corrosione e un elevato rapporto resistenza/peso.

1Materiale: Ti Gr 2 (Titanio di grado 2)

• Il titanio di grado 2 (Ti Gr 2) è un titanio commercialmente puro con un'eccellente resistenza alla corrosione, in particolare negli ambienti marini, nella lavorazione chimica e nell'aerospaziale.
• Il titanio di grado 2 è ampiamente utilizzato per applicazioni che richiedono una resistenza moderata e una elevata resistenza alla corrosione.
• Proprietà meccaniche (valori approssimativi):
  • Resistenza alla trazione: 345 ∼450 MPa (50 ∼65 ksi)
  • Forza di potenza: 275 MPa (40 ksi)
  • Allungamento: 20-30%
  • Resistenza alla corrosione: molto buona, soprattutto in acqua salata, acidi e cloruri.

2. Tipo di flange: scivolo

• Slip-On Flange è un tipo di flange progettato per scivolare sul tubo.
• Caratteristiche chiave:
  • Le flange scivolose sono convenienti e facili da installare.
  • Sono generalmente saldate all'interno e all'esterno per garantire una corretta tenuta e resistenza.
  • Adatto per applicazioni a bassa o media pressione.

3Dimensione nominale: 1/2"

• La flangia è progettata per adattarsi a un tubo con un diametro nominale di 1/2 pollice.
• Questa dimensione è comunemente utilizzata in sistemi di tubazioni più piccoli e in applicazioni in cui è necessaria una soluzione compatta e leggera.

4Classe di pressione: 150#

• La classe di pressione 150# (Classe 150) indica la pressione nominale della flange a una data temperatura.
• Le flange di classe 150 sono destinate a gestire 150 psi a temperatura ambiente, con una pressione nominale che diminuisce a temperature più elevate.
• Pressione di lavoro: le flange di classe 150 sono tipicamente utilizzate in sistemi con pressioni fino a 150 psi e sono adatte sia per applicazioni a liquido che a gas.

5- Norme: ASME B16.5

• ASME B16.5 è uno standard sviluppato dall'American Society of Mechanical Engineers (ASME) che definisce le specifiche per flange e accessori a flange per sistemi di tubazioni.Include dettagli sulle dimensioni, valori nominali di pressione-temperatura e requisiti relativi ai materiali.
• Questa norma è ampiamente adottata sia per uso industriale che commerciale e garantisce la compatibilità tra diversi sistemi e produttori.

Vantaggi del titanio Ti Gr 2 per le flange

• Resistenza alla corrosione: Il titanio di grado 2 è resistente a una vasta gamma di sostanze chimiche, tra cui acqua di mare, acidi e cloruri.
• Peso leggero: il titanio è leggero rispetto ad altri metalli, il che può contribuire a ridurre il peso complessivo del sistema di tubazioni.
• Biocompatibilità: se usato in applicazioni mediche o farmaceutiche, la biocompatibilità del titanio lo rende adatto al contatto con i fluidi corporei.
• Rapporto tra resistenza e peso: sebbene non sia forte come il titanio di grado 5, il titanio di grado 2 fornisce un buon equilibrio tra resistenza e peso per molte applicazioni.

Applicazioni delle flange di grado 2

• Marino: spesso utilizzato nei sistemi di tubazioni marini a causa della sua eccellente resistenza alla corrosione dell'acqua salata.
• Processo chimico: ideale per sistemi che trasportano sostanze chimiche aggressive o acide.
• Aerospaziale: talvolta utilizzato in applicazioni aerospaziali in cui sono richiesti materiali leggeri, resistenti e resistenti alla corrosione.
• Medici: adatti a dispositivi e sistemi medici che entrano in contatto con tessuti umani o fluidi corporei.
• Alimenti e bevande: possono essere utilizzati in impianti di trasformazione alimentare, dove sono necessari materiali non reattivi.

Riassunto

• Tipo di flangia: flangia scivolo, facile da installare e saldare.
• Materiale: Ti Gr 2 (titanio puro in commercio) con eccellente resistenza alla corrosione.
• Pressione nominale: indicata per la classe 150, che la rende adatta a sistemi a bassa pressione.
• Dimensione nominale: 1/2", ideale per tubi e sistemi più piccoli.
• Standard: fabbricato secondo ASME B16.5, garantendo la compatibilità con altri componenti standard.
