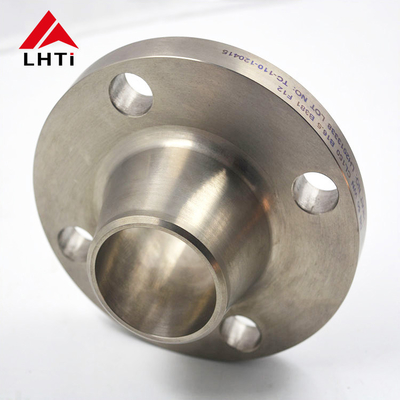

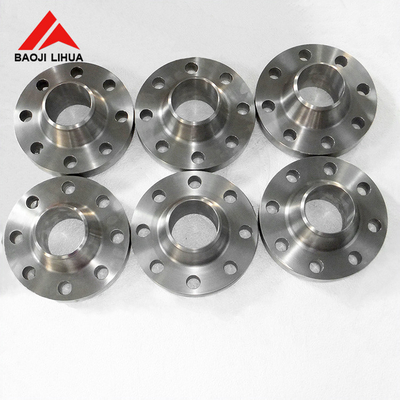

ASME B16.5 Flange di collo di saldatura in titanio classe 300 Gr2 Gr5 Gr7 WN Flange di collo di saldatura faccia sollevata RFWN per scopi industriali

2. ASME B16.5 Grado 2 Grado 5 Grado 7 Flanche industriali in titanio Classe WNRF 300

Titanio di grado 2 (Ti-CP):

Composizione: titanio puro in commercio con una composizione di 99,2% di titanio, 0,25% di ferro, 0,3% di ossigeno e tracce di altri elementi.

Proprietà:

Forza: Relativamente bassa rispetto alle leghe; superiore a quella di molti acciai ma inferiore a quella delle leghe di titanio.

Resistenza alla corrosione: eccellente nella maggior parte degli ambienti, in particolare contro i cloruri.

Saldabilità: buona saldabilità e fabbricabilità.

Applicazioni: lavorazione chimica, ambiente marino, impianti medici (non portanti) e architettura.

Titanio Grade 5 (Ti-6Al-4V):

Composizione: lega di titanio contenente 90% di titanio, 6% di alluminio e 4% di vanadio.

Proprietà:

Forza: eccellente rapporto forza/peso, superiore al titanio di grado 2.

Resistenza alla corrosione: buona resistenza alla corrosione, non alta quanto il grado 2, ma adatta a molti ambienti.

Resistenza alle temperature: mantiene la resistenza a temperature elevate, rendendolo adatto per applicazioni aerospaziali e ad alte prestazioni.

Applicazioni: Componenti aerospaziali (fuselage, motori a reazione), attrezzature navali, impianti medici, componenti automobilistici e attrezzature sportive.

Titanio di grado 7 (Ti-0,15Pd):

Composizione: lega di titanio con aggiunta dello 0,15% di palladio.

Proprietà:

Resistenza alla corrosione: eccellente resistenza alla corrosione, in particolare in ambienti riducenti.

Saldabilità: buona saldabilità, adatta alla saldatura e alla fabbricazione.

Resistenza: resistenza inferiore rispetto al grado 5, ma sufficiente per molte applicazioni.

Applicazioni: lavorazione chimica, impianti di desalinizzazione, ambiente marino e altre applicazioni che richiedono corrosione superiore.

3Specifica della flangia di collo di saldatura in titanio di classe 300 ANSI B16.5

ASME/ANSI B16.5 300LB WN Flange/Norme, dimensioni e peso

4Perché scegliamo le flange di collo di saldatura in titanio nell'industria?

Il titanio presenta un'eccezionale resistenza alla corrosione, specialmente in ambienti aggressivi come l'acqua di mare, la lavorazione chimica e le applicazioni marine.Questa resistenza alla corrosione contribuisce a prolungare la durata dell'apparecchiatura e riduce i costi di manutenzione.

Il titanio ha un elevato rapporto resistenza/peso, che lo rende significativamente più resistente di molti altri metalli come acciaio inossidabile o leghe di alluminio, pur essendo molto più leggero.Questa proprietà e' cruciale nell'aerospaziale., marittime e automobilistiche, dove il risparmio di peso è fondamentale.

Il titanio è biocompatibile e non tossico, il che lo rende ideale per impianti medici come impianti ortopedici e strumenti chirurgici.Si integra bene con il corpo umano e riduce al minimo il rischio di reazioni avverse.

- Sì.Il titanio conserva le sue proprietà meccaniche a temperature elevate, rendendolo adatto per applicazioni in cui è richiesta la stabilità termica.Questo comprende i componenti aerospaziali e i processi industriali che comportano un'elevata temperatura..

- Sì.Il titanio ha un basso coefficiente di espansione termica, simile all'acciaio inossidabile.garantire l'affidabilità nelle applicazioni critiche.

- Sì.Il titanio è noto per la sua durata e la sua lunga durata, anche in condizioni di funzionamento difficili.nonostante il suo costo iniziale più elevato rispetto ad altri materiali.

Le flange in piastra di titanio sono preferite in settori in cui la loro combinazione unica di proprietà è essenziale, come l'aerospaziale, la lavorazione chimica, gli impianti di desalinizzazione e le piattaforme petrolifere offshore.

5. Il processo di produzione di flange di collo di saldatura in titanio

Il processo di produzione dicon una lunghezza non superiore a 50 mmIl processo di produzione è composto da diversi passaggi meticolosi per assicurarsi che soddisfino i severi standard di qualità e i requisiti di prestazione.

Selezione del materiale:

Lega di titanio: il processo inizia con la selezione della lega di titanio appropriata in base ai requisiti dell'applicazione.15Pd), scelti per le loro proprietà meccaniche specifiche, resistenza alla corrosione e altre caratteristiche rilevanti.

Taglio e modellazione:

Preparazione della materia prima: le barre o le barre di titanio vengono tagliate in lunghezze adeguate in base alle dimensioni richieste della flange.

Forgia o laminatura: il materiale in titanio viene riscaldato a una temperatura ottimale e modellato utilizzando tecniche di forgia o laminatura per formare i vuoti iniziali della flange.Questo include la formazione del collo e della faccia della flange.

Lavorazione:

Tornitura e fresatura: i blocchi di titanio forgiati o laminati sono sottoposti a lavorazioni di precisione.Questo include la rotazione per ottenere il diametro esterno desiderato (OD) e la fresatura per creare la faccia della flange (faccia sollevata), faccia piatta o giunto tipo anello secondo le specifiche ASME B16.5).

Perforazione: nella flangia vengono perforati fori per accogliere i bulloni e assicurare un corretto allineamento con i tubi di collegamento.

Preparazione della saldatura:

Scalatura: le estremità della flangia del collo della saldatura, in particolare l'area in cui si collega al tubo, sono bisellate per facilitare la saldatura.

Saldatura:

Processo di saldatura: le flange del collo di saldatura in titanio sono generalmente saldate utilizzando la saldatura TIG (Tungsten Inert Gas) o metodi simili adatti alle leghe di titanio.La saldatura viene eseguita con cura per mantenere un'atmosfera protetta (argon o elio) per evitare contaminazione e ossidazione, che può compromettere la resistenza alla corrosione del titanio.

Ispezione della saldatura: l'ispezione post-saldura comprende metodi di prova non distruttiva (NDT) come la prova del penetrante del colorante o la prova ad ultrasuoni per verificare l'integrità delle saldature.

Trattamento termico (se necessario):

Il trattamento termico è effettuato mediante un trattamento termico di ricottura, che consente di ridurre le tensioni residue.

Ispezione finale e prova:

Ispezione dimensionale: ogni flange del collo di saldatura subisce rigorosi controlli dimensionali per garantire che soddisfi tolleranze e specifiche precise, comprese quelle stabilite da ASME B16.5.

Ispezione visiva e superficiale: le ispezioni visive assicurano l'assenza di difetti o imperfezioni superficiali che potrebbero influenzare le prestazioni o l'integrità.

Prova di pressione: può essere effettuata una prova di pressione idrostatica o pneumatica per verificare l'integrità della pressione e la resistenza alle perdite della flange in condizioni specificate.

Trattamento superficiale e finitura:

Rivestimento superficiale: a seconda dell'applicazione, possono essere applicati trattamenti superficiali come la passivazione o l'anodizzazione per migliorare ulteriormente la resistenza alla corrosione o migliorare la finitura superficiale.

Marcatura e identificazione: ogni flange è contrassegnata con informazioni essenziali quali il grado del materiale, le dimensioni, la classe di pressione e l'identificazione del fabbricante per la tracciabilità.

Imballaggio e trasporto:

Una volta che le ispezioni e i test sono stati completati in modo soddisfacente, le flange del collo di saldatura in titanio vengono accuratamente confezionate per evitare danni durante il trasporto e lo stoccaggio.Sono poi spediti ai clienti o ai centri di distribuzione.

6. ispezioni di flange di collo di saldatura in titanio

Test visivo (VT):Ciò comporta l'ispezione visiva della superficie della saldatura e della flange per rilevare eventuali difetti visibili come crepe, porosità o profili di saldatura non adeguati.

Prova ad ultrasuoni (UT):Questa tecnica utilizza onde sonore ad alta frequenza per rilevare difetti interni all'interno del materiale, come vuoti, inclusioni o crepe.

Test radiografici (RT):Questo metodo utilizza i raggi X o i raggi gamma per produrre immagini della struttura interna della saldatura e della flangia.

Test di particolato magnetico (MT):La MT viene utilizzata per rilevare difetti superficiali e quasi superficiali nei materiali ferromagnetici.questo metodo potrebbe non essere applicabile a meno che non ci siano materiali magnetici nelle vicinanze o rivestimenti che possono essere magnetizzati.

Test di penetrazione/penetrazione dei coloranti (PT):Il PT consiste nell'applicare un colorante penetrante sulla superficie della saldatura e quindi rimuovere il colorante in eccesso per rivelare i difetti di rottura superficiale.

Test di corrente di eccitazione (ET):L'ET utilizza l'induzione elettromagnetica per rilevare difetti superficiali e quasi superficiali in materiali conduttivi come il titanio.

Emissioni acustiche (AE):L'AE consiste nel monitoraggio delle emissioni acustiche da un materiale sotto stress per rilevare cambiamenti indicativi di difetti come crepe o perdite.
