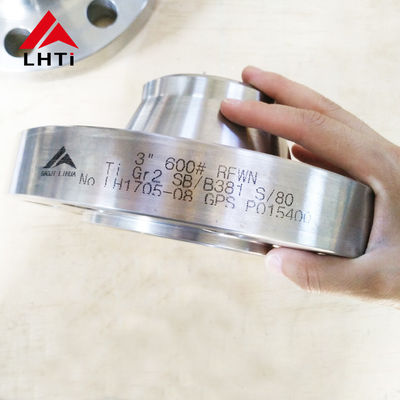

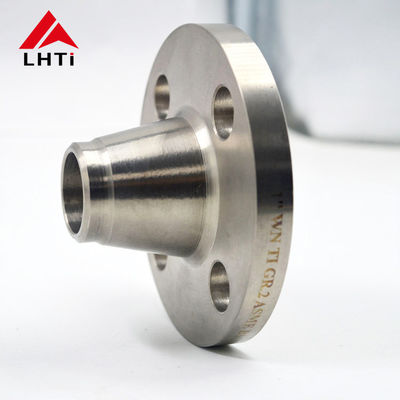

Ti Gr5 Gr7 Flancella di collo di saldatura in titanio ASME B16.5 Classe 150 WN Flancella di collo di saldatura faccia sollevata per l'industria chimica

2. ASME B16.5 Grado 5 Grado 7 Flanche industriali in titanio WNRF Classe 150

Titanio Grade 5 (Ti-6Al-4V):

Composizione: il titanio di grado 5 è una lega alfa-beta costituita per il 90% da titanio, per il 6% da alluminio e per il 4% da vanadio.Questa composizione fornisce un equilibrio di proprietà che la rendono la lega di titanio più utilizzata.

Forza: offre un ottimo rapporto forza/peso, che lo rende adatto per applicazioni aerospaziali, navali e industriali in cui la resistenza al peso leggero è fondamentale.

Resistenza alla corrosione: il titanio di grado 5 ha una buona resistenza alla corrosione, anche se non è alto come il titanio puro (grado 1).

Resistenza alle temperature: mantiene le sue proprietà a temperature elevate, rendendolo adatto per applicazioni in turbine a gas, sistemi di scarico e altri ambienti ad alta temperatura.

Applicazioni: Componenti aerospaziali (terrazzi, motori a reazione), attrezzature navali, impianti medici, componenti automobilistici, attrezzature sportive e macchinari industriali.

Titanio di grado 7 (Ti-0,15Pd):

Composizione: il titanio di grado 7 è una lega di titanio con l'aggiunta dello 0,15% di palladio, che ne aumenta la resistenza alla corrosione.

Resistenza alla corrosione: il titanio di grado 7 è altamente resistente alla corrosione in ambienti riducenti e leggermente ossidanti, compresi i cloruri.

Saldabilità: offre una buona saldabilità, che lo rende adatto per applicazioni che richiedono fabbricazione e assemblaggio.

Forza: il titanio di grado 7 ha una resistenza inferiore rispetto al titanio di grado 5, ma è comunque adeguato per molte applicazioni.

Applicazioni: lavorazione chimica, desalinizzazione, ambiente marino e altre applicazioni in cui è richiesta una resistenza alla corrosione superiore.Viene utilizzato anche in impianti medici in cui la biocompatibilità e la resistenza alla corrosione sono fondamentali..

3Specifica della flangia di collo di saldatura in titanio di classe 150 ANSI B16.5

4Perché scegliamo le flange di collo di saldatura in titanio nell'industria?

Flanze di collo di saldatura in titaniooffrono una serie di vantaggi che li rendono molto richiesti in varie applicazioni industriali in cui le prestazioni e la durata sono cruciali.

Resistenza alla corrosione: Flanze di collo di saldatura in titaniosono altamente resistenti alla corrosione, anche in ambienti aggressivi come acqua di mare, acidi e cloruri.e petrolio e gas offshore in cui la resistenza alla corrosione è critica.

Rapporto forza/peso:Il titanio ha un elevato rapporto resistenza/peso, rendendo le fianchette del collo di saldatura in titanio forti e durevoli pur rimanendo leggere.Questo è vantaggioso nelle applicazioni in cui è auspicabile una riduzione del peso senza compromettere la resistenza e le prestazioni.

Resistenza alle alte temperature: flange di collo di saldatura in titaniopossono resistere a temperature elevate senza perdere le loro proprietà meccaniche; mantengono la loro resistenza e la loro resistenza alla corrosione a temperature elevate,che li rende adatti ad applicazioni che comportano cicli di calore e di calore.

Biocompatibilità:Il titanio è biocompatibile e non tossico, il che rende le flange del collo di saldatura in titanio adatte per l'uso in attrezzature mediche, produzione farmaceutica,e delle industrie alimentari in cui la purezza del prodotto è essenziale.

Lunga vita e durabilità:Le flange di collo in titanio presentano un'eccellente resistenza alla fatica, all'erosione e all'usura.contribuire alla riduzione dei costi di manutenzione e sostituzione nel tempo.

Eccellenti proprietà di tenuta:La finitura superficiale liscia delle flange del collo di saldatura in titanio, ottenuta attraverso processi di decapaggio o lavorazione, consente una tenuta superiore con guarnizioni o altri componenti di collegamento.Questo aiuta a prevenire perdite e garantisce prestazioni affidabili in applicazioni critiche.

Compatibilità con altri metalli: flange di collo di saldatura in titaniopossono essere facilmente saldate o accoppiate con altri metalli come acciaio inossidabile o acciaio al carbonio, consentendo la versatilità nella progettazione e la compatibilità con i sistemi esistenti.

5. Titanio Weck Neck Flanges Certificati

Certificato EN 10204/3.1B:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesEsso è rilasciato dal fabbricante e verifica che il materiale soddisfi le norme richieste.

Certificato di materie prime:

Il presente certificato fornisce informazioni dettagliate sulle materie prime utilizzate nella produzione delle flange in titanio, comprese informazioni quali l'origine delle materie prime, la loro composizione,e tutti i risultati applicabili delle prove dei materialiCiò garantisce la tracciabilità e il controllo della qualità fin dalla fase iniziale di approvvigionamento dei materiali.

100% Ultrasuoni di rilevamento di difetti:

La prova ad ultrasuoni (UT) è un metodo di prova non distruttivo utilizzato per rilevare difetti interni e superficiali nelle flange in titanio.Una copertura UT del 100% significa che tutte le flange sono sottoposte a test approfonditi per garantire che non ci siano difetti che potrebbero compromettere la loro integrità strutturale o prestazioni.

Prova idrostatica:

Questa prova consiste nel pressurizzare la flange in titanio con acqua o un altro liquido a un livello di pressione predeterminato.Valuta la capacità della fianchetta di resistere alla pressione senza perdite o deformazioni, garantendo il rispetto delle pressioni nominali e dei requisiti di sicurezza specificati.

Rapporto di ispezione da parte di terzi:

Questa relazione è redatta da un'agenzia o autorità di controllo indipendente e fornisce una valutazione imparziale della qualità delle flange in titanio.conferma della conformità alle norme applicabili, le specifiche e le esigenze del cliente.

6. ispezioni di flange di collo di saldatura in titanio

Test visivo (VT):Ciò comporta l'ispezione visiva della superficie della saldatura e della flange per rilevare eventuali difetti visibili come crepe, porosità o profili di saldatura non adeguati.

Prova ad ultrasuoni (UT):Questa tecnica utilizza onde sonore ad alta frequenza per rilevare difetti interni all'interno del materiale, come vuoti, inclusioni o crepe.

Test radiografici (RT):Questo metodo utilizza i raggi X o i raggi gamma per produrre immagini della struttura interna della saldatura e della flangia.

Test di particolato magnetico (MT):La MT viene utilizzata per rilevare difetti superficiali e quasi superficiali nei materiali ferromagnetici.questo metodo potrebbe non essere applicabile a meno che non ci siano materiali magnetici nelle vicinanze o rivestimenti che possono essere magnetizzati.

Test di penetrazione/penetrazione dei coloranti (PT):Il PT consiste nell'applicare un colorante penetrante sulla superficie della saldatura e quindi rimuovere il colorante in eccesso per rivelare i difetti di rottura superficiale.

Test di corrente di eccitazione (ET):L'ET utilizza l'induzione elettromagnetica per rilevare difetti superficiali e quasi superficiali in materiali conduttivi come il titanio.

Emissioni acustiche (AE):L'AE consiste nel monitoraggio delle emissioni acustiche da un materiale sotto stress per rilevare cambiamenti indicativi di difetti come crepe o perdite.
