Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LH-Ti
Certificazione: ISO9001, TUV etc.
Numero di modello: LH-BL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: US dollar $30/pc--US dollar $80/pc
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: 3-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5000 pc al mese
Nome del prodotto: |
Flangia cieca di titanio dell'ANSI |
Norme: |
ANSI B16.5 |
Materiale: |
Gr2, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Superficie di sigillamento: |
RF |
Dimensione: |
NPS 1/2 - NPS 24 ((DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Polito |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Test a ultrasuoni e rapporto di prova dei materiali EN10204.3.1 |
Nome del prodotto: |
Flangia cieca di titanio dell'ANSI |
Norme: |
ANSI B16.5 |
Materiale: |
Gr2, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Superficie di sigillamento: |
RF |
Dimensione: |
NPS 1/2 - NPS 24 ((DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Polito |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Test a ultrasuoni e rapporto di prova dei materiali EN10204.3.1 |
Gr1 Gr2 Flange in titanio ANSI B16.5 ASME B16.5 Titanio 50 mm
La flangia di titanio è una parte realizzata in titanio non ferroso o in lega di titanio per realizzare tubi e tubi collegati tra loro, collegati all'estremità del tubo.La connessione flange è composta da un paio di flange, una guarnizione e un certo numero di bulloni e dadi. La guarnizione è collocata tra la superficie di tenuta delle due flange.la pressione specifica sulla superficie della guarnizione sarà deformata dopo aver raggiunto un certo valore, e la parte irregolare della superficie di tenuta verrà riempita, in modo che il collegamento sia stretto e non perdano.
Materiale:Gr1, Gr2, Gr5, Gr7, Gr12
Standard:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Dimensione:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Classe di pressione:PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 anche se PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB.
Superficie di tenuta:RF, FF, TG, RJ ecc.
Tecnica:Fabbricazione a partire da materiali di calzatura
Ispezione:UT%, PT%
Certificato:ISO9001, TUV ecc.
| Requisiti chimici | |||||||||||
| N | C | H | Fe | O | Al | V. | Pd | Mo. | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | palla |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | palla |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | palla |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | palla |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | palla |
| Requisiti di resistenza alla trazione | |||||
| Grado | Stretta di trazione (min) | Forza di produzione ((mm) | Allungamento ((%) | ||
| KSI | MPa | Ksi | MPa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |

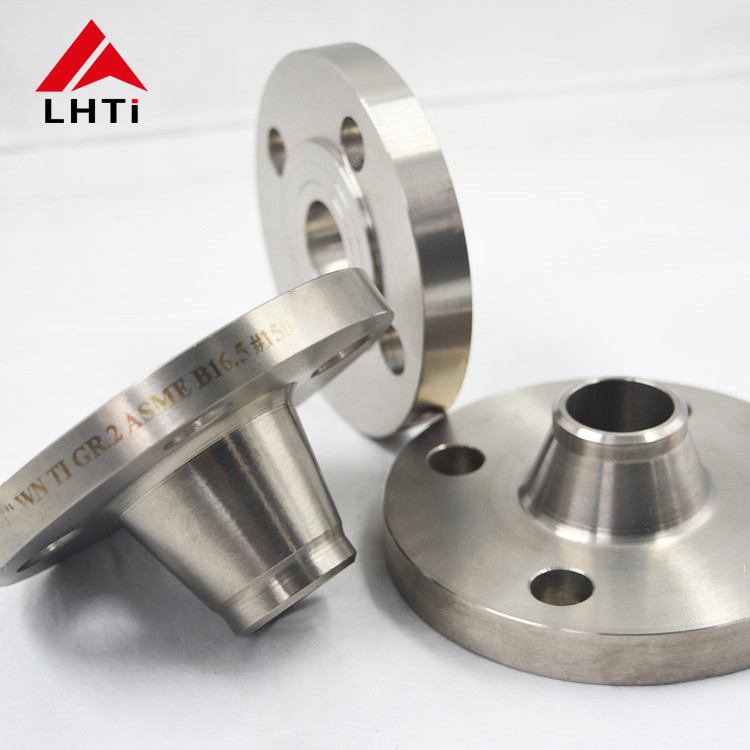

Immagine del prodotto:
