Dettagli del prodotto
Luogo di origine: La CINA
Marca: LHTi
Certificazione: ISO 9001:2015
Numero di modello: LH-Ti10
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 PCS
Imballaggi particolari: Imballaggio standard dell'esportazione, cassa del compensato fuori
Tempi di consegna: 15-30 giorni
Termini di pagamento: L/C, D/P, T/T ecc.
Nome di prodotto: |
Gomito di titanio Gr2 90 gradi |
Materiale: |
TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2 |
Norma: |
ASTM 337 338, |
OD: |
1/8" a 48" |
Spessore della parete: |
Sch5s a Sch160 |
Elaborazione: |
Spinta |
Applicazioni: |
Connetion dell'accessorio per tubi |
PROVA dei terzi: |
Disponibile |
Elaborazione del servizio: |
Piegamento, saldatura, Decoiling, tagliando, perforare, forgiata |
Nome di prodotto: |
Gomito di titanio Gr2 90 gradi |
Materiale: |
TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2 |
Norma: |
ASTM 337 338, |
OD: |
1/8" a 48" |
Spessore della parete: |
Sch5s a Sch160 |
Elaborazione: |
Spinta |
Applicazioni: |
Connetion dell'accessorio per tubi |
PROVA dei terzi: |
Disponibile |
Elaborazione del servizio: |
Piegamento, saldatura, Decoiling, tagliando, perforare, forgiata |
Gomito di titanio di Gr2 Gr7 Gr12 un prezzo di 90 gradi
Il gomito di titanio presenta i vantaggi della parete interna liscia, la piccola resistenza di flusso di medium di calore, la resistenza dell'alcali e dell'acido, tempo di impiego lungo ed installazione conveniente. Ampiamente usato nell'industria chimica, petrolio, luce e industria pesante, energia elettrica, spazio aereo, costruzione navale e l'altra ingegneria di base.
Nome di prodotto: Gomito di titanio
Norma: ASME B16.9 ASME B363
Materiale: Gr1, Gr2, Gr7, Gr12
Diametro esterno: 1/2» - 48"
Spessore della parete: Sch5s-Sch160s
Tipo: Senza cuciture/saldato
Tecnica: Espulso, saldato
MOQ: 5 PCS
Termine di consegna:
Se in azione, 3-54 giorni lavorativi
Se necessità di fabbricare, 15-35 giorni lavorativi
|
|
Resistenza alla trazione (min) |
Carico di snervamento (min) |
Allungamento (%) |
||
|
|
ksi |
MPa |
ksi |
MPa |
|
|
Grado 1 |
35 |
240 |
20 |
138 |
24 |
|
Grade2 |
50 |
345 |
40 |
275 |
20 |
|
Grado 7 |
50 |
345 |
40 |
275 |
20 |
|
Grado 12 |
70 |
483 |
50 |
345 |
18 |
Ispezioni di titanio di qualità dei gomiti:
Ispezione di dimensione, prova di trazione, UT, pinta, ispezione della composizione chimica,
Prova di Hydrodtatic, ispezione del flusso turbolento, controllo radiografico, ispezione di spessore, ispezione di PMI
Dati di titanio del gomito da 90 gradi
| Luce N.P.S di programma 10S. | Programma 40S N.P.S standard. | ||||||||||||||||
| Dimensione nominale del tubo | Diametro esterno | Centro da affrontare | Dentro il diametro | Spessore della parete | Approssimativamente pesi nelle libbre. /Kgs. | Dentro il diametro | Spessore della parete | Approssimativamente peso nelle libbre. /Kgs. | |||||||||
| in | millimetro | in | millimetro | in | millimetro | in | millimetro | in | millimetro | libbra | chilogrammo | in | millimetro | in | millimetro | libbra | chilogrammo |
| ″ di 1/2 | 15 | 0,84 | 21,34 | 1,50 | 38,10 | 0,67 | 17,12 | 0,08 | 2,11 | 0,08 | 0,04 | 0,62 | 15,80 | 0,11 | 2,77 | 0,10 | 0,05 |
| 3/4 di ″ | 20 | 1,05 | 26,67 | 1,13 | 28,58 | 0,88 | 22,45 | 0,08 | 2,11 | 0,09 | 0,04 | 0,82 | 20,93 | 0,11 | 2,87 | 0,11 | 0,05 |
| 1 ″ | 25 | 1,32 | 33,40 | 1,50 | 38,10 | 1,10 | 27,86 | 0,11 | 2,77 | 0,17 | 0,08 | 1,05 | 26,64 | 0,13 | 3,38 | 0,20 | 0,09 |
| 1-1/4 ″ | 32 | 1,66 | 42,16 | 1,88 | 47,63 | 1,44 | 36,63 | 0,11 | 2,77 | 0,29 | 0,13 | 1,38 | 35,05 | 0,14 | 3,56 | 0,32 | 0,15 |
| 1-1/2 ″ | 40 | 1,90 | 48,26 | 2,25 | 57,15 | 1,68 | 42,72 | 0,11 | 2,77 | 0,39 | 0,18 | 1,61 | 40,89 | 0,15 | 3,68 | 0,50 | 0,23 |
| 2 ″ | 50 | 2,38 | 60,33 | 3,00 | 76,20 | 2,16 | 54,79 | 0,11 | 2,77 | 0,65 | 0,29 | 2,07 | 52,50 | 0,15 | 3,91 | 0,89 | 0,40 |
| 2-1/2 ″ | 65 | 2,88 | 73,03 | 3,75 | 95,25 | 2,64 | 66,93 | 0,12 | 3,05 | 1,08 | 0,49 | 2,47 | 62,71 | 0,20 | 5,16 | 1,72 | 0,78 |
| 3 ″ | 80 | 3,50 | 88,90 | 4,50 | 114,30 | 3,26 | 82,80 | 0,12 | 3,05 | 1,54 | 0,70 | 3,07 | 77,93 | 0,22 | 5,49 | 2,75 | 1,25 |
| 3-1/2 ″ | 90 | 4,00 | 101,60 | 5,25 | 133,35 | 3,76 | 95,50 | 0,12 | 3,05 | 2,14 | 0,97 | 3,55 | 90,12 | 0,23 | 5,74 | 3,57 | 1,62 |
| 4 ″ | 100 | 4,50 | 114,30 | 6,00 | 152,40 | 4,26 | 108,20 | 0,12 | 3,05 | 2,72 | 1,23 | 4,03 | 102,26 | 0,24 | 6,02 | 5,26 | 2,39 |
| 5 ″ | 125 | 5,56 | 141,30 | 7,50 | 190,50 | 5,30 | 134,49 | 0,13 | 3,40 | 4,58 | 2,08 | 5,05 | 128,19 | 0,26 | 6,55 | 8,65 | 3,92 |
| 6 ″ | 150 | 6,63 | 168,28 | 9,00 | 228,60 | 6,36 | 161,47 | 0,13 | 3,40 | 6,86 | 3,11 | 6,07 | 154,05 | 0,28 | 7,11 | 13,75 | 6,24 |
| 8 ″ | 200 | 8,63 | 219,08 | 12,00 | 304,80 | 8,33 | 211,56 | 0,15 | 3,76 | 13,50 | 6,12 | 7,98 | 202,72 | 0,32 | 8,18 | 27,00 | 12,24 |
| 10 ″ | 250 | 10,75 | 273,05 | 15,00 | 381,00 | 10,42 | 264,67 | 0,17 | 4,19 | 25,00 | 11,34 | 10,02 | 254,51 | 0,37 | 9,27 | 48,50 | 22,00 |
| 12 ″ | 300 | 12,75 | 323,85 | 18,00 | 457,20 | 12,39 | 314,71 | 0,18 | 4,57 | 34,00 | 15,42 | 12,00 | 304,80 | 0,38 | 9,53 | 75,00 | 34,01 |
| 14 ″ | 350 | 14,00 | 355,60 | 21,00 | 533,40 | 13,62 | 346,05 | 0,19 | 4,78 | 46,00 | 20,86 | 13,25 | 336,55 | 0,38 | 9,53 | 89,00 | 40,36 |
| 16 ″ | 400 | 16,00 | 406,40 | 24,00 | 609,60 | 15,62 | 396,85 | 0,19 | 4,78 | 60,00 | 27,21 | 15,25 | 387,35 | 0,38 | 9,53 | 116,00 | 52,61 |
| 18 ″ | 450 | 18,00 | 457,20 | 27,00 | 685,80 | 17,62 | 447,65 | 0,19 | 4,78 | 75,00 | 34,01 | 17,25 | 438,15 | 0,38 | 9,53 | 154,00 | 69,84 |
| 20 ″ | 500 | 20,00 | 508,00 | 30,00 | 762,00 | 19,56 | 496,93 | 0,22 | 5,54 | 126,00 | 57,14 | 19,25 | 488,95 | 0,38 | 9,53 | 189,00 | 85,71 |
| 24 ″ | 600 | 24,00 | 609,60 | 36,00 | 914,40 | 23,50 | 596,90 | 0,25 | 6,35 | 177,00 | 80,27 | 23,25 | 590,55 | 0,38 | 9,53 | 265,00 | 120,18 |

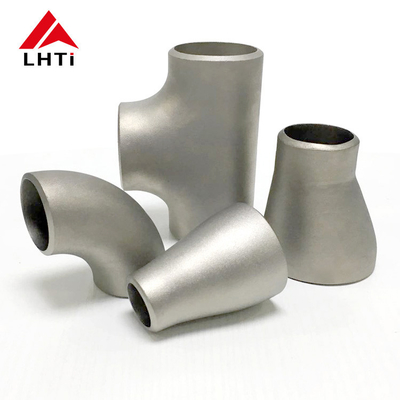

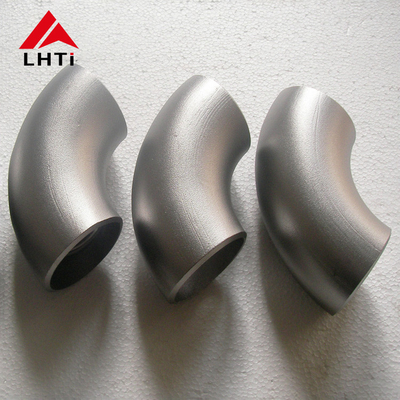

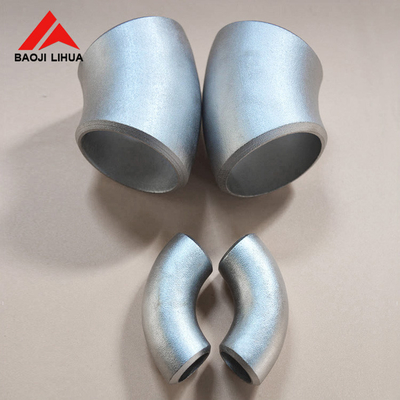

Immagini dettagliate:
I metalli non ferrosi il Co., srl di Baoji Lihua hanno trovato nel 2006, bugie nella città di Baoji--«La valle di titanio della Cina. Siamo specializzati in titanio di fabbricazione, reaseaching e della commercializzazione. Tutti i nostri prodotti pricipalmente sono esportati Europa, U.S.A., in Australia, Medio Oriente e Sud-est asiatico. Inoltre, i nostri prodotti sono fabbricati conformemente alle norme internazionali e nazionali regolarici principali, quali il ASME, l'ANSI, l'en, il BACCANO, BS, il N-F, JIS, l'asse, KS, il GB, JB, il HG, trasporto e norme di trattamento, o secondo i disegni specificate dagli acquirenti. Per il materiale, pricipalmente produciamo la lega, il nichel e la lega di nichel di titanio e di titanio.
Mostre e visite del cliente:
Benvenuto per contattarci e visitare dentro in qualunque momento!
