Dettagli del prodotto
Luogo di origine: La Cina
Marca: LHTi
Certificazione: ISO9001
Numero di modello: WN
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $25-$85
Imballaggi particolari: Imballaggio esportante standard: schiuma proteggente e caso dell'interno e del compensato di EPE fuo
Tempi di consegna: 10-15 giorni
Termini di pagamento: L/C, D/A, D/P, T/T
Capacità di alimentazione: 100000 pc al mese
Nome di prodotto: |
Flangia di titanio del collo della saldatura |
Norma: |
ANSI/ASME B16.5 |
Materiale: |
gr1 gr2 gr5 gr7 gr12 |
Applicazione: |
Industria chimica |
Prezzo unitario: |
$25usd/pc-$85usd/pc |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
dimensione: |
NPS 1/2 - NPS 3 |
Pressione: |
CLASSE 300 |
Superficie: |
lucidato |
Tecnica: |
Forgiato ed il CNC ha lavorato |
Ispezione: |
UT% PT% |
Certificato: |
ISO9001, TUV ecc. |
Nome di prodotto: |
Flangia di titanio del collo della saldatura |
Norma: |
ANSI/ASME B16.5 |
Materiale: |
gr1 gr2 gr5 gr7 gr12 |
Applicazione: |
Industria chimica |
Prezzo unitario: |
$25usd/pc-$85usd/pc |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
dimensione: |
NPS 1/2 - NPS 3 |
Pressione: |
CLASSE 300 |
Superficie: |
lucidato |
Tecnica: |
Forgiato ed il CNC ha lavorato |
Ispezione: |
UT% PT% |
Certificato: |
ISO9001, TUV ecc. |

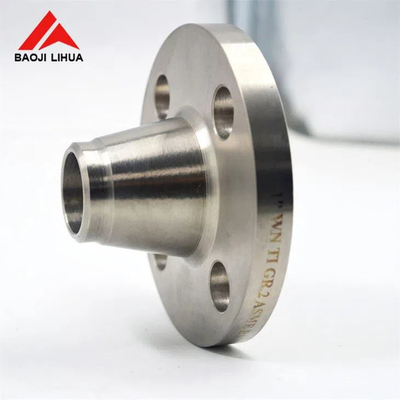

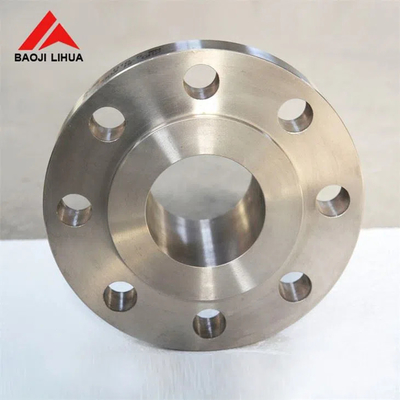

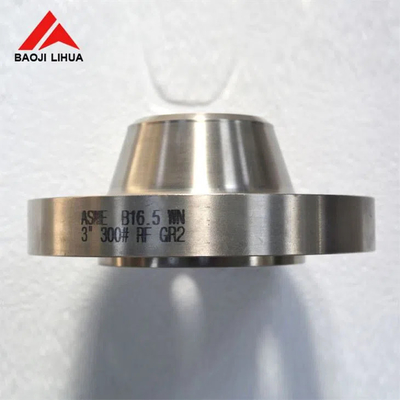

Classe di titanio 300 della flangia del collo della saldatura per industria chimica
| Nome | Flangia di titanio, flangia di titanio della lega |
| Grado materiale | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Certificato | EN10204/3.1 |
| Norma | EN1092-1 |
| Dimensione | DN10-3600 |
| Pressione | PN0.6-PN100 |
| Tecnica | Forgiato ed il CNC ha lavorato |
| Tipo | WNRF, SORF, CIECHI, INTERRUTTORE, PL |
| Superficie della flangia | FF, rf, TG, RJ ecc. |
| Applicazione |
Contenitori a pressione della caldaia, prodotto chimico, petrolio, costruzione navale, farmaceutica, metallurgia, macchinario |
| Vantaggio |
1, lif lungo del servise 2, resistente alla corrosione 3, alta forza yeiled e tensilestrength |
Tipi disponibili della flangia
| a.Slip sulla flangia |
| flangia del collo di b.Welding |
| flangia di c.Threaded (flangia avvitata) |
| flangia di d.Plain |
| flangia di e.Blind |
| F. Lap Joint Flange |
| flangia della saldatura di g.Wocket |
| h. flangia saldata |
| i. flangia di grande diametro di titanio |
Specificazione
| Classe di titanio 300 della flangia del collo della saldatura | ||||||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente. | Diametro del hub. Alla base | Diametro sollevato del fronte. | Diametro del hub. Al punto della saldatura | No. dei fori | Diametro. Dei bulloni | Diametro. Della circonferenza del bullone | Diametro del foro. | Lunghezza tramite il hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
Le nostre muffe per la flangia sono molto complete, in modo da possiamo produrre le flange in tutte le norme, compreso EN1092-1, ASME B16.5, BACCANO e le BS ecc.
Immagini dettagliate
Industrie di applicazione della flangia di titanio
Società offshore della trivellazione petrolifera
Produzione di energia
Petrolchimica
Elaborazione del gas
Prodotti chimici di specialità
Prodotti farmaceutici
Attrezzatura farmaceutica
Attrezzatura chimica
Attrezzatura dell'acqua di mare
Scambiatori di calore
Condensatori
Industria della carta e della pasta di legno
Ispezioni di qualità
Imballaggio e spedire
Ogni flangia è avvolta con il cotone della perla per impedire la collisione ed il graffio della superficie della flangia. La lacuna fra la flangia e la flangia è colmata di spugna per assicurare che la flangia non sia deformata quando il cliente riceve le merci. L'esterno è cassa senza fumigazione del compensato. Scelga il migliore preciso, aria o mare basati sul peso delle merci. Tutto è di migliorare i clienti di servire come lo scopo. Il cliente anche può sistemare i theirselves della spedizione.
