Dettagli del prodotto
Luogo di origine: La Cina
Marca: LHTi
Certificazione: ISO9001-2015
Numero di modello: Metropolitana
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100kg
Prezzo: $20--$29/pcs
Imballaggi particolari: Interno del sacchetto dell'involucro o di plastica della spugna, cassa del compensato come esterno,
Tempi di consegna: 15 giorni feriali
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5Ton al mese
Grado: |
Gr12 |
Diametro esterno: |
OD25.4mm OD32mm |
Materiale: |
Ni Ti-0.3Mo-0.8 |
Norma: |
ASTM B338 |
Lunghezza: |
12000mm massimo |
Diametro esterno: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ecc. |
Spessore della parete:: |
0.5-3.0mm |
Tipo: |
Saldato/senza cuciture |
Applicazione: |
Scambiatore di calore, industria chimica ecc. |
Tecnica: |
Rotolato |
MOQ: |
100kg |
Grado: |
Gr12 |
Diametro esterno: |
OD25.4mm OD32mm |
Materiale: |
Ni Ti-0.3Mo-0.8 |
Norma: |
ASTM B338 |
Lunghezza: |
12000mm massimo |
Diametro esterno: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ecc. |
Spessore della parete:: |
0.5-3.0mm |
Tipo: |
Saldato/senza cuciture |
Applicazione: |
Scambiatore di calore, industria chimica ecc. |
Tecnica: |
Rotolato |
MOQ: |
100kg |
Tubo di titanio del tubo OD25.4mm OD19.05mm ASTM B338 dello scambiatore di calore
requisiti tecnici del tubo 1.Titanium
ASTM titanio senza cuciture e saldato di B338 e tubi di titanio della lega per i condensatori e gli scambiatori di calore
ASTM B338 riguarda 28 gradi dei tubi di titanio senza cuciture e saldati della lega per i condensatori a superficie, gli evaporatori e gli scambiatori di calore.
| Norma | ASTM B338, ASME SB338 |
| Grado regolare | Classifichi 1 grado 2 |
| Diametro esterno | 12.7mm 15mm 17mm 19mm 25.4mm 31mm ecc. |
| Spessore della parete | 0.9mm/1.0mm/1.2mm/1.5mm |
| Lunghezza | 3000 - altre 6000mm o lunghezze economiche |
| Rivestimento | Lucidato, AP (temprato & marinato), SEDERE (luminose & temprate), MF |
| Forma | Tubo di titanio diritto, tubo di titanio arrotolato |
| Tipo | Senza cuciture, ERW, EFW, saldato, fabbricato |
| Estremità | L'estremità normale, estremità smussata, ha calpestato |
| Marcatura | Norma, grado, OD, spessore, lunghezza, no. di calore (o secondo la richiesta del cliente.) |
| Applicazione | Metropolitana di olio, tubo a gas, scambiatore di calore fluido della metropolitana, della caldaia e |
| Servizio a valore aggiunto |
Tiraggio & espansione secondo la dimensione & la lunghezza richieste, (elettro &) temprata commerciale polacca & marinato Ecc. lavorare, piegando. |
| Certificato di prova | En 10204/3.1, le TPI riferiscono, EN10204/3.2 del certificato di prova del mulino |
applicazione del tubo dello scambiatore 2.Heat
Composizione chimica (WT %)
| ASTM no. | Fe massimo | O massima | N massima | C massima | H massima | Palladio | Al | Bal |
| Grado 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Ti |
| Grado 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Proprietà fisiche (min)
| Grado di ASTM | Composizione nella lega | Resistenza alla trazione | Carico di snervamento | Min % di allungamento | ||
| ksi | Mpa | ksi | Mpa | |||
| Grado 1 | Ti non legato («puro») 35A - CP1 | 35 | 240 | 25 | 170 | 30 |
| Grado 2 | Ti non legato («puro») 50A - CP2 | 58 | 400 | 40 | 275 | 25 |
Ispezioni di titanio di qualità dei tubi:
UT, pinta, prova di Hydrodtatic, ispezione del flusso turbolento, ispezione della composizione chimica, ispezione di dimensione,
Prova di trazione, controllo radiografico, ispezione di spessore, ispezione di PMI
Tubi di titanio di titanio/del tubo utilizzati nello scambiatore di calore:
specificazione del tubo della lega 3.Titanium
| Grado | N (%) | C (%) | H (%) | Fe (%) | O (%) | Ti | Altro, massimo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Grado | Resistenza alla trazione (min) | Carico di snervamento (0,2% contrappesi)) | Allungamento (%) | ||||
| ksi | MPa | Min | Massimo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nome di prodotto | Tubo di titanio /pipe del tubo dello scambiatore di calore |
| Materiale | Titanio (Gr2) |
| Certificato | ISO9001: 2015, TUV, EN10204.3.1 |
| Norma | ASTM B338 |
| Dimensione |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm O conciliando il requisito del cliente. |
| Tecniche | Rotolato |
| Stato | Temprato (M) |
| Tipo |
Metropolitana di titanio senza cuciture per lo scambiatore di calore, tubo di scarico di titanio per l'automobile, tubo di titanio della bobina Metropolitana di titanio saldata, |
| Applicazione |
1)Potere e stabilimento chimico 2)Componenti automobilistiche 3)sport 4)corrosione marina |
| Superficie |
Decapaggio con acido, superficie del tornio di CNC. |
processo di produzione del tubo 4.Titanium

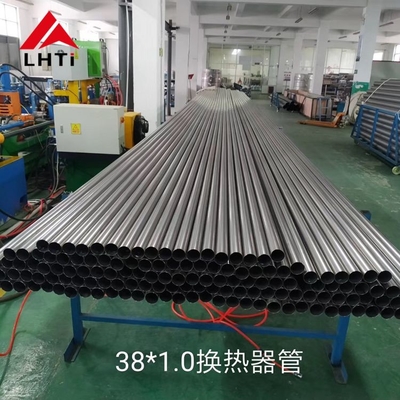

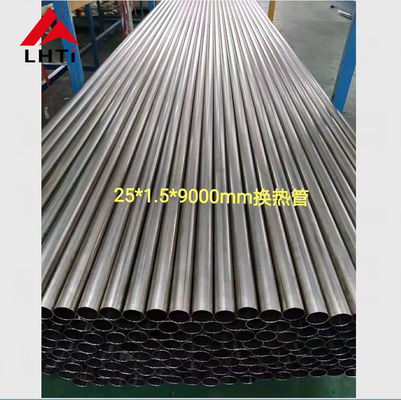

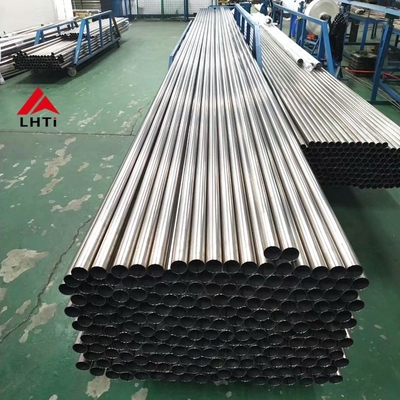

immagine 5.Details in officina
|
Materiale Grado |
Stato | Elaborazione | OD (millimetro) | Spessore della parete (millimetri) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Temprato (m) |
Laminato a freddo | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Saldato | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Saldare-rotolato | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: il ""○ indica le specifiche che possono essere prodotte | |||||||||||||||
Tubo di titanio di ASTM B338
Usato: Lo scambiatore di calore, il condensatore ed i vari contenitori a pressione
Spessore della parete: 0.5mm - 4.5mm
Lunghezza: 3000mm /6000mm e longger a 9000mm
Diametri esterni: 10mm - 114mm
Tolleranza di spessore della parete: +/- 10%
Tolleranza di lunghezza: +3.2mm
6. Prova di ASME SB388 come sotto
Forniamo le prove seguenti per i tubi senza cuciture e saldati del Ti
| Composizione chimica | La rappresentazione ispeziona | Prova ultrasonica | Prova corrente |
| Spianatura della prova | Spianatura della prova | Prova pneumatica | Prova idrostatica |
| Di tensione | Rendimento | Durezza | Allungamento |
7. Senta libero per contattare il fornitore di titanio del tubo della lega
