Dettagli del prodotto
Luogo di origine: La Cina, Shaanxi, Baoji (la valle di titanio della Cina)
Marca: LHTi
Certificazione: ISO9001:2015
Numero di modello: WN
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pc
Prezzo: $35 / pc
Imballaggi particolari: Imballaggio esportante standard: schiuma proteggente e caso dell'interno e del compensato di EPE fuo
Tempi di consegna: 10-15 giorni
Termini di pagamento: L/C, T/T, D/P, D/A, Western Union
Capacità di alimentazione: 100000 pc al mese
Materiale: |
Gr2 di titanio Gr5 Gr7 |
Tipo: |
WN (flangia del collo della saldatura) |
Norma: |
ASME/ASTM B16.5 |
Classe: |
CL150 |
dimensione: |
2" Sch.20s |
Prova di qualità: |
UT, pinta ecc. |
MOQ: |
1pc |
La prova dei terzi: |
TUV, SGS, la BV ecc. |
Nome di prodotto: |

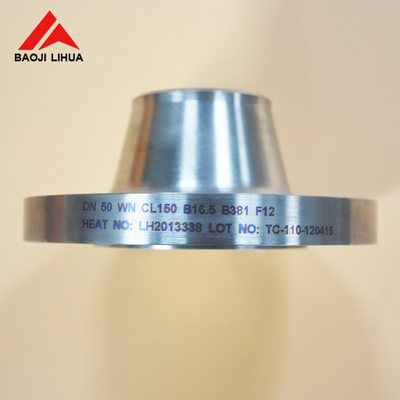

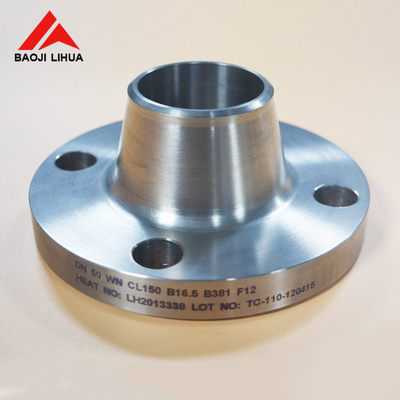

Il titanio di Gr2 Gr7 Gr12 WN che riduce le flange del collo della saldatura l'accessorio per tubi 2 |
Materiale: |
Gr2 di titanio Gr5 Gr7 |
Tipo: |
WN (flangia del collo della saldatura) |
Norma: |
ASME/ASTM B16.5 |
Classe: |
CL150 |
dimensione: |
2" Sch.20s |
Prova di qualità: |
UT, pinta ecc. |
MOQ: |
1pc |
La prova dei terzi: |
TUV, SGS, la BV ecc. |
Nome di prodotto: |
Il titanio di Gr2 Gr7 Gr12 WN che riduce le flange del collo della saldatura l'accessorio per tubi 2 |
Flange di titanio di ASME
La flangia di titanio è un'asse di collegamento della parte e asse ed è usata per il collegamento fra le estremità del tubo. Inoltre è usata per le flange sull'entrata e sullo sbocco di attrezzatura per il collegamento fra attrezzatura due, quale la flangia del riduttore. Il collegamento della flangia o il giunto di flangia si riferisce ad un collegamento staccabile in cui le flange, le guarnizioni ed i bulloni sono collegati l'un l'altro come insieme delle strutture di sigillatura combinate. Le flange del tubo si riferiscono alle flange utilizzate per le condutture nell'installazione della conduttura e si riferiscono alle flange dello sbocco e dell'entrata dell'attrezzatura una volta usate sull'attrezzatura. Ci sono fori sulle flange ed i bulloni fanno le due flange collegate strettamente. Le flange sono sigillate con le guarnizioni.

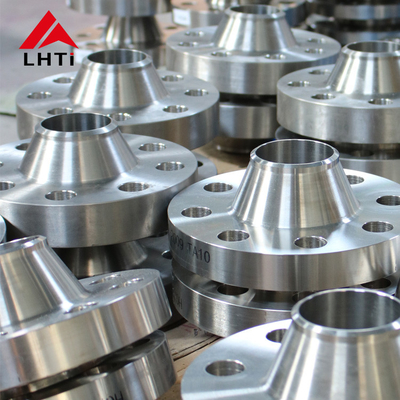

Nome di prodotto: Flange di saldatura di titanio del collo
Tipo della flangia: WN
Dimensione: 1/2 " ~80"
Classe: Classe 1500 della classe 900 della classe 600 della classe 300 della classe 150
Materiale: GR1 GR2 GR7 GR11 GR12 (F2 F7 F11 F12)
Norma: ANSI B16.5 ASTM B381
Tecnica: Forgiato, il CNC ha lavorato
Prezzo unitario: $5.9-$269/pc (il prezzo specifico dipende dai prodotti)
L'uso di vario titanio:
(1) Gr1 può essere utilizzato nelle parti di disegno per il suoi buon allungamento e resistenza della corrosione eccellente.
(2) Gr2 è il titanio puro commerciale più ampiamente usato.
(3) Gr3 quasi è utilizzato nei contenitori a pressione.
(4) Gr4 possono essere usati per alcuni parti accessorie e pezzi di fissaggio, ma hanno bisogno centigrado di 300 gradi di formare le forme complesse.
(5) la lega Gr5 è la lega di titanio più ampiamente usata dovuto le sue proprietà meccaniche e chimiche complete.
(6) la lega Gr7 aggiunge poco palladio in titanio di cp ed ha la resistenza della corrosione più eccellente, naturalmente il costo è più alto.
(7) la lega Gr9 (Ti-3Al-2.5V) è la lega più ampiamente usata in club di golf e fasci della bicicletta.
(8) Gr23 la lega, ELI (pianta interstiziale bassa extra), può essere utilizzata nell'industria medica.
| Classe di titanio 150 della flangia del collo della saldatura | ||||||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente | Diametro del hub. Alla base | Diametro sollevato del fronte. | Diametro del hub al punto della saldatura | No. dei fori | Diametro dei bulloni | Diametro. Della circonferenza del bullone | Diametro del foro. | Lunghezza tramite il hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Applicazioni
Processo di produzione
La nostra fabbrica
I metalli non ferrosi il Co., srl di Baoji Lihua è stato impegnato nella produzione e nell'esportazione delle flange di titanio per più di 15 anni e possono produrre le flange di titanio di dimensione standard conformemente a ASME/ANSI, a BACCANO, a JIS, ad en 1092-1 e ad altre norme. le flange a forma di speciale possono anche essere personalizzate secondo i disegni del cliente. Benvenuto per inviare i disegni e personalizzare le flange non standard.
I prodotti di forgia di titanio includono le flange di titanio, disco forgiato di titanio/disco/dolce, gli anelli forgiati di titanio, blocchi di titanio ecc. Mentre forniamo ai nostri clienti i prodotti di buona qualità, garantiamo che il prezzo è un competitivo nel mercato.
