Dettagli del prodotto
Luogo di origine: La Cina
Marca: LHTi
Certificazione: ISO9001-2015
Numero di modello: Metropolitana
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100KG
Prezzo: $20--$29/pcs
Imballaggi particolari: Interno del sacchetto dell'involucro o di plastica della spugna, cassa del compensato come esterno,
Tempi di consegna: 15 GIORNI FERIALI
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5ton al mese
Grado: |
GR2 |
Diametro esterno: |
OD25.4mm OD32mm |
Applicazione: |
Industriale, chimico |
Materiale: |
GR1.GR2 |
Norma: |
ASTM B338 |
Lunghezza: |
Max 12000mm |
Diametro esterno: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ecc. |
Spessore della parete:: |
0.5-3.0mm |
Tipo: |
Saldato/senza cuciture |
Grado: |
GR2 |
Diametro esterno: |
OD25.4mm OD32mm |
Applicazione: |
Industriale, chimico |
Materiale: |
GR1.GR2 |
Norma: |
ASTM B338 |
Lunghezza: |
Max 12000mm |
Diametro esterno: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm ecc. |
Spessore della parete:: |
0.5-3.0mm |
Tipo: |
Saldato/senza cuciture |

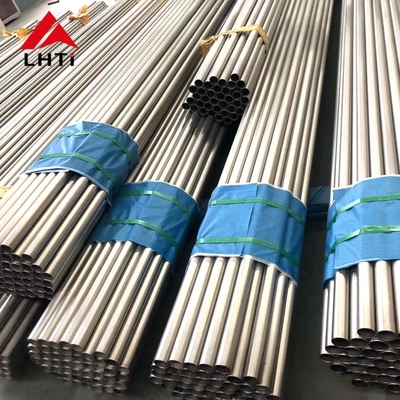

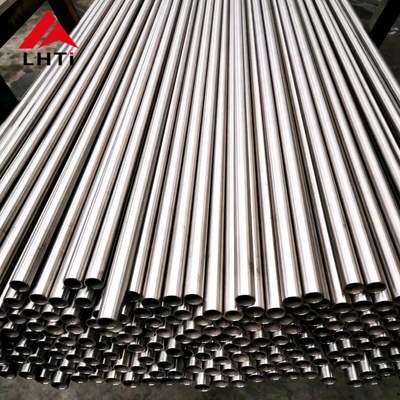

Tubo di titanio del tubo OD25.4mm OD19.05mm ASTM B338 dello scambiatore di calore
requisiti tecnici del tubo 1.Titanium
| 1. | | Descrizione materiale | Tubo senza saldatura di titanio |
| 2. | Specificazione materiale | Il materiale del Gr 2 dello SB 338 (senza cuciture) - aderirà i requisiti secondo l'edizione parzirice-b di sec-ll di ASME - 2021. |
| 3. | | Processo di fabbricazione | Secondo la specificazione materiale. |
| 4. | Stato di consegna | Ann ealed. |
| 5. | Dimensione & quantità | Secondo TEAM Purchase Order. |
| 6. | | Dimension$ | Secondo TEAM Purchase Order. |
| 7. | Tolleranze | Secondo la specificazione prodotto/del materiale. |
| 8. | Certificatio n | I certificati di prova materiale saranno al tipo 3,1 dell'en 10204 |
| 9. | Ispezione vicino | TPIA. |
| 10. | se | Tutta la composizione chimica sarà secondo la specificazione materiale. Inoltre, l'analisi di prodotto sarà effettuata e riferita. |
| 11. | Prova meccanica | Tutte le prove meccaniche secondo la specificazione di materiale saranno eseguite. |
| 12. | NT di Requireme di trattamento termico | 1. Prodotto di Hnished secondo lo stato di consegna citato in Sr. no. 4 qui sopra. |
| 13. | NDE & altre prove | 1. L'idro prova di Hydrotest- sarà effettuata secondo la specificazione materiale. L'acqua potabile sarà usata per più hydrotest. 2. la prova del flusso turbolento sarà effettuata secondo la specificazione materiale. 3. prova ultrasonica secondo la specificazione materiale. |
| 14. | Marcatura del prodotto | Secondo la specificazione materiale. |
| 15. | Istruzioni d'imballaggio | I tubi debitamente rimossi dai mulini (e dall'autorità di ispezione) saranno protetti da corrosione e saranno imballati adeguatamente per evitare il danno durante transito, il trattamento & lo stoccaggio. |
| 16. | Saldatura di riparazione | Non permesso. |
| 17. | Uso progettato | Il materiale è inteso per utilizzare in attrezzatura progettata secondo la parte VIII, la divisione 1, l'edizione 2021 di ASME. |
applicazione del tubo dello scambiatore 2.Heat
specificazione del tubo della lega 3.Titanium
| Grado | N (%) | C (%) | H (%) | Fe (%) | O (%) | Ti | Altro, massimo |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Grado | Resistenza alla trazione (min) | Carico di snervamento (0,2% contrappesi)) | Allungamento (%) | ||||
| ksi | MPa | Min | Massimo | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nome di prodotto | Tubo di titanio /pipe del tubo dello scambiatore di calore |
| Materiale | Titanio (Gr2) |
| Certificato | ISO9001: 2015, TUV, EN10204.3.1 |
| Norma | ASTM B338 |
| Dimensione |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm O conciliando il requisito del cliente. |
| Tecniche | Rotolato |
| Stato | Temprato (M) |
| Tipo |
Metropolitana di titanio senza cuciture per lo scambiatore di calore, tubo di scarico di titanio per l'automobile, tubo di titanio della bobina Metropolitana di titanio saldata, |
| Applicazione |
1)Potere e stabilimento chimico 2)Componenti automobilistiche 3)sport 4)corrosione marina |
| Superficie |
Decapaggio con acido, superficie del tornio di CNC. |
processo di produzione del tubo 4.Titanium

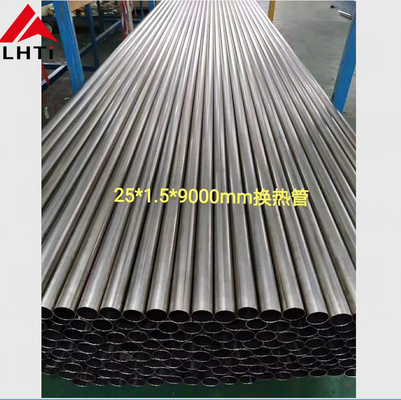

immagine 5.Details in officina
|
Materiale Grado |
Stato | Elaborazione | OD (millimetro) | Spessore della parete (millimetri) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Temprato (m) |
Laminato a freddo | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Saldato | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Saldare-rotolato | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Nota: il ""○ indica le specifiche che possono essere prodotte | |||||||||||||||
Tubo di titanio di ASTM B338
Usato: Lo scambiatore di calore, il condensatore ed i vari contenitori a pressione
Spessore della parete: 0.5mm - 4.5mm
Lunghezza: 3000mm /6000mm e longger a 9000mm
Diametri esterni: 10mm - 114mm
Tolleranza di spessore della parete: +/- 10%
Tolleranza di lunghezza: +3.2mm
6. Prova di ASME SB388 come sotto
Forniamo le prove seguenti per i tubi senza cuciture e saldati del Ti
| Composizione chimica | La rappresentazione ispeziona | Prova ultrasonica | Prova corrente |
| Spianatura della prova | Spianatura della prova | Prova pneumatica | Prova idrostatica |
| Di tensione | Rendimento | Durezza | Allungamento |
7. Senta libero per contattare il fornitore di titanio del tubo della lega
