ASME B16.5 Flangia in Titanio Classe 150 Gr5 Gr7

La maggior parte delle flange in titanio è realizzata in Grado 2 perché è economica e tollerante. Questa pagina è dedicata ai due casi in cui il Grado 2 non è la risposta giusta: una linea in cui la flangia deve sopportare alta pressione o carichi meccanici ripetuti, e una linea in cui il mezzo è un acido riducente che attacca il grado puro. Entrambe sono fornite nel modello ASME B16.5 classe 150 a saldare a manicotto con una faccia rialzata, in modo che la guarnizione, i bulloni e il programma delle guarnizioni già utilizzati nell'impianto non debbano essere modificati.

Gr5 per la Resistenza in un Contenitore più Piccolo

Il Grado 5, Ti-6Al-4V, raggiunge 895 MPa di trazione e 828 MPa di snervamento, circa due volte e mezzo il Grado 2. In una flangia ciò significa che la stessa giunzione può essere realizzata con meno materiale, motivo per cui il Gr5 viene scelto su skid compatti, su manifold di iniezione ad alta pressione e su apparecchiature in cui la flangia deve inserirsi in un contenitore ristretto. La lega mantiene la sua resistenza fino a circa 400 C, quindi una flangia Gr5 rimane rigida dove una flangia in titanio puro inizierebbe a scorrere sotto il carico dei bulloni.

Gr7 per Acidi Riducenti

Il Grado 7 aggiunge dallo 0,12 allo 0,25 percento di palladio. Il palladio aumenta il potenziale di corrosione del film superficiale, in modo che il metallo mantenga il suo strato passivo in ambienti riducenti dove il Grado 2 si dissolverebbe: acido cloridrico, acido solforico a concentrazione moderata, salamoie clorurate calde e alcuni acidi organici. Le flange in Gr7 sono comuni su bracci di scarico acidi, linee di decapaggio e impianti cloro-alcali dove la tubazione è già in Gr7 e una flangia in Grado 2 diventerebbe il punto più debole del sistema.

Gr5 e Gr7 a Colpo d'Occhio

Dettagli ASME B16.5 che Contano in Cantiere

Il modello dei fori è il modello in pollici, quindi una guarnizione ASME classe 150 e bulloni in pollici si adattano senza adattatori, a differenza di una flangia DIN di dimensioni simili. La classe 150 copre un'ampia gamma di dimensioni a bassa pressione; sopra circa 180 C la pressione ammissibile diminuisce e il modello classe 300 viene normalmente specificato invece. Le flange a saldare a manicotto sono saldate con due saldature d'angolo, adatte alla fabbricazione in cantiere, mentre un collo di saldatura dello stesso grado viene utilizzato dove la giunzione subirà carichi ciclici o dove è richiesta la radiografia.

Faccia, Marcatura e Ispezione

La faccia rialzata è lavorata a un'altezza di 2 mm con una finitura AARH da 125 a 250, ed è disponibile una versione a faccia piana per guarnizioni a tutta faccia. Ogni flangia è stampigliata con il grado, la dimensione, la classe e il numero di colata, e il numero di colata è ripetuto sul certificato in modo che il materiale possa essere tracciato attraverso la fusione e la forgiatura. Sono disponibili ispezione ultrasonica del materiale di partenza e prove con liquidi penetranti sulle facce lavorate, e viene rilasciato un rapporto dimensionale secondo ASME B16.5 con ogni lotto. Le dimensioni vanno da 1/2 pollice a 24 pollici, imballate faccia a faccia in casse di compensato.

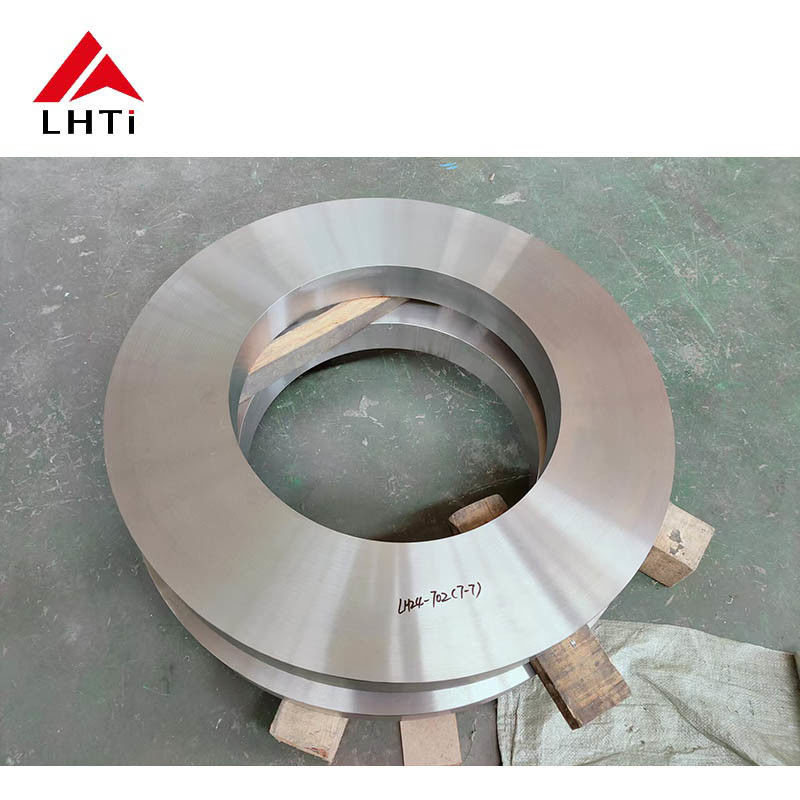

Immagini del Prodotto
