Flangia SORF in Titanio ASME B16.5 Classe 150 per Tubazioni

Una flangia che perde su una tubazione in titanio non è quasi mai un cedimento del materiale. È un cedimento del giunto: una faccia non parallela, una guarnizione compressa eccessivamente, bulloni serrati in un'unica passata attorno al cerchio, o un tubo tirato in allineamento con i bulloni. Il modello SORF rende tutto ciò più facile da controllare, motivo per cui è la scelta predefinita per le tubazioni in titanio a bassa pressione. Quanto segue descrive come il giunto dovrebbe essere realizzato e controllato in cantiere.

Accoppiamento Prima di Qualsiasi Saldatura

Far scorrere la flangia sul tubo, impostare l'estremità del tubo a 1-2 mm dalla faccia in modo che la guarnizione si appoggi sulla flangia e non sulla saldatura, e verificare che la faccia sia perpendicolare all'asse del tubo con una squadra da meccanico in due piani a 90 gradi di distanza. Se il tubo deve essere tirato più di circa 1 mm per 100 mm di lunghezza per raggiungere la flangia, tagliare e riadattare piuttosto che stressare il giunto. Un tubo in titanio è sufficientemente elastico da tornare indietro dopo che i bulloni sono stati allentati e lasciare la guarnizione allentata.

Saldatura delle Due Passate di Filetto

Puntare in quattro punti, saldare prima il filetto interno dove l'accesso lo consente, quindi il filetto esterno in due passate. Purificare con argon e mantenere la temperatura interpass sotto i 200 C; una tinta di calore color paglierino chiaro è accettabile, un ossido blu o grigio no, e la saldatura deve essere pulita con una spazzola in acciaio inossidabile dedicata al titanio. Su DN25 e inferiori, il calore di saldatura può distorcere una faccia di classe 150, quindi un anello di raffreddamento in rame o uno straccio bagnato dietro la flangia mantiene la faccia piatta.

Lista di Controllo Giunto Tubazione

Perché il Titanio Cambia le Regole di Bullonatura

Il titanio ha un modulo elastico inferiore rispetto all'acciaio, quindi una flangia in titanio si deforma di più sotto lo stesso carico del bullone e il giunto è meno tollerante a una guarnizione morbida. Utilizzare una guarnizione che si comprima a carico moderato, seguire i valori di coppia indicati per il grado del bullone piuttosto che per una flangia in acciaio della stessa dimensione, e serrare nuovamente il giunto dopo il primo ciclo termico. Dove la flangia di accoppiamento è in acciaio al carbonio, un set isolante con manicotti e rondelle impedisce all'acciaio di corrodersi galvanicamente contro la faccia in titanio.

Dettagli di Fornitura

Le flange sono fornite in Grado 2 per servizio generale di tubazioni e Grado 7 dove il mezzo è un acido riducente. Le dimensioni vanno da 1/2 pollice a 24 pollici, classe 150 come standard con classe 300 disponibile, facce in forma piana o rialzata. Ogni pezzo è contrassegnato con grado, dimensione, classe e numero di lotto, e viene spedito con un certificato EN 10204 3.1 e un rapporto dimensionale secondo ASME B16.5. Guarnizioni, set di bulloni in pollici e una scheda di coppia possono essere imballati con l'ordine in modo che il giunto non debba attendere una seconda consegna.

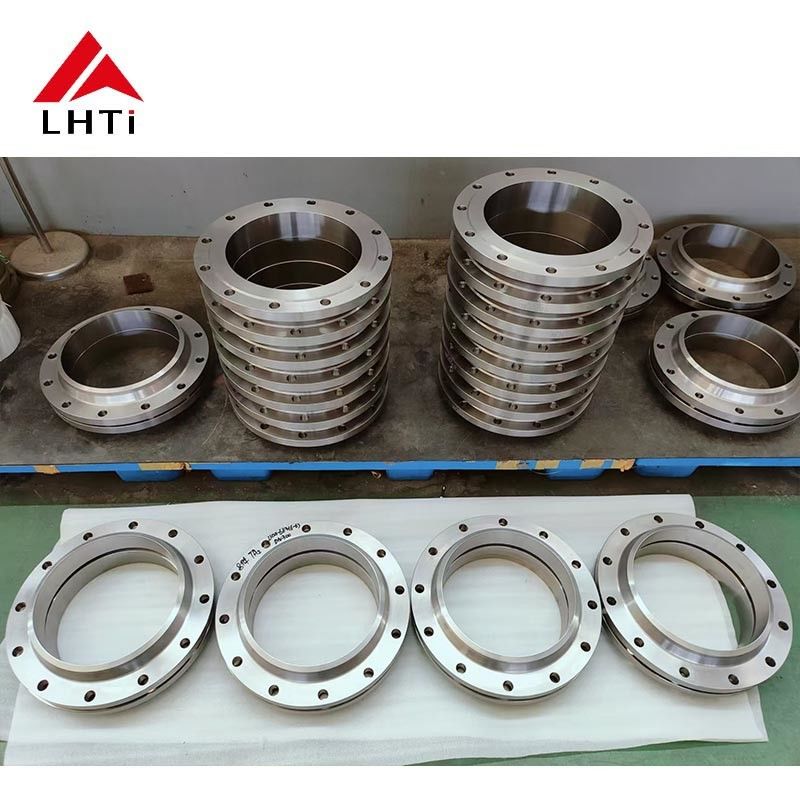

Immagini del Prodotto
