Flangia scorrevole in titanio DN15 ASME B16.5 Classe 150

Flangia a saldare a manicotto DN15 ASME B16.5 Classe 150

DN15, o 1/2 pollice, è la dimensione più piccola elencata in ASME B16.5, e una flangia a saldare a manicotto di questa dimensione è raramente limitata dalla sua classe di pressione. Ciò che decide se l'unione sopravvive è l'adattamento tra il diametro interno della flangia e la parete del tubo senza saldatura da 1/2 pollice su cui scorre, e le due saldature d'angolo che la tengono in posizione. Questa flangia è lavorata in titanio di Grado 2 o Grado 7 ed è fornita con una superficie piana rialzata, pronta per essere abbinata a un tubo senza saldatura da 1/2 pollice corrispondente.

La parete del tubo governa l'unione

Una flangia a saldare a manicotto è posizionata dal tubo, non da una sede lavorata, quindi il diametro interno deve superare il diametro esterno del tubo con un gioco sufficiente per scorrere a freddo e lasciare comunque un cordone da depositare. Il tubo Schedule 10S da 1/2 pollice ha una parete di circa 2,8 mm; lo schedule 80S supera i 5 mm. Sulla parete sottile il rischio è la bruciatura e un cordone concavo che si fessura al bordo. Sulla parete spessa la flangia assorbe molto più calore e la superficie piana rialzata può distorcersi abbastanza da causare perdite sulla linea della guarnizione. Entrambi sono variabili di saldatura, non variabili di materiale, motivo per cui lo schedule del tubo dovrebbe essere indicato con l'ordine.

Dati flangia

Grado 2 o Grado 7

Il Grado 2 copre la maggior parte delle applicazioni: acqua di mare, salamoia, acqua di raffreddamento clorurata, dosaggio di ipoclorito e linee per uso alimentare, dove il metallo commercialmente puro passiva e rimane pulito. Il Grado 7 aggiunge dallo 0,12 allo 0,25 percento di palladio, il che aumenta il potenziale di rottura in acidi riducenti come l'acido cloridrico e in servizio con cloruri caldi dove il Grado 2 inizierebbe a corrodersi per vaiolatura. Per una linea DN15 la differenza di costo è piccola, quindi la scelta dovrebbe seguire la chimica del caso peggiore piuttosto che il caso normale.

La Classe 150 è una classificazione a temperatura ambiente. All'aumentare della temperatura della linea la pressione ammissibile diminuisce, quindi un ramo da 1/2 pollice caldo necessita della tabella di classificazione piuttosto che del numero principale. Il titanio ha anche una bassa espansione termica rispetto all'acciaio inossidabile, il che mantiene il carico dei bulloni più stabile durante un ciclo di riscaldamento e raffreddamento.

Saldatura di una flangia a saldare a manicotto DN15

Poiché il pezzo è piccolo, l'apporto di calore per passata è più importante che su una flangia grande. Fissare la flangia in squadra al tubo, controllare il fuori squadro della superficie con un bordo dritto, quindi saldare prima il cordone interno e poi quello esterno, alternando i lati in modo che la trazione rimanga bilanciata. Tenere l'arco lontano dalla superficie piana rialzata. Un anello di raffreddamento o un panno umido dietro il mozzo mantiene la superficie piana, e un raffreddamento lento dopo l'ultima passata evita la zona dura e incline a fessurazioni che il raffreddamento ad aria può lasciare nelle sezioni più spesse. La decapaggio dopo la saldatura ripristina il film passivo alla tintura di calore.

Ispezione e imballaggio

Ogni lotto viene controllato dimensionalmente rispetto alla B16.5, identificato positivamente per materiale sul mozzo e tracciato al numero di lotto, e imballato in una cassa di compensato con le superfici protette in modo che le rigature arrivino intatte. Le flange sono quotate per dimensione, classe, grado e schedule del tubo, e guarnizioni e set di bulloni abbinati possono essere aggiunti alla stessa spedizione se la linea viene costruita come un'unità.

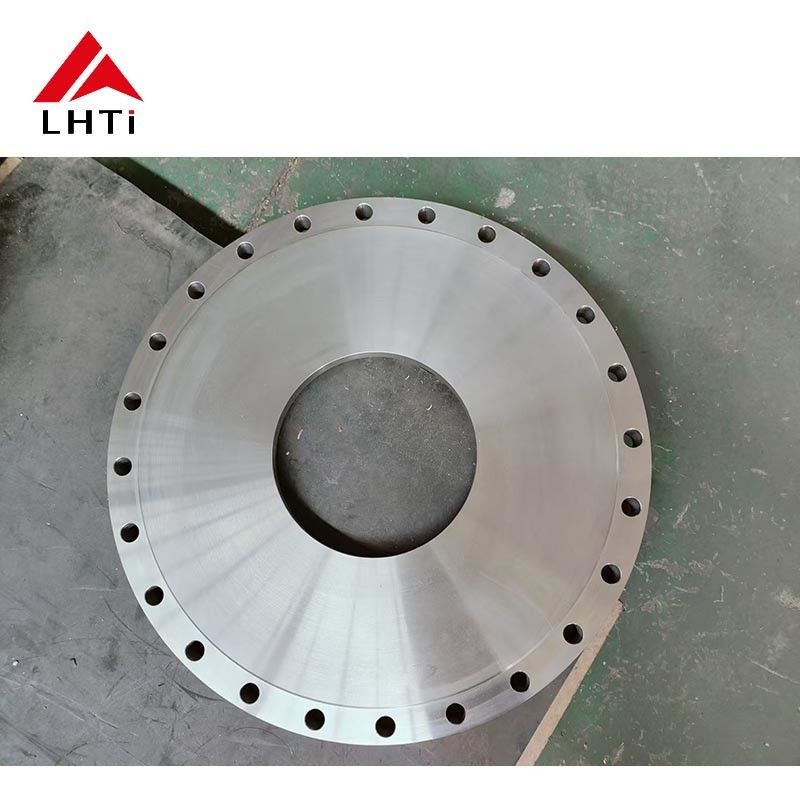

Immagini del prodotto
