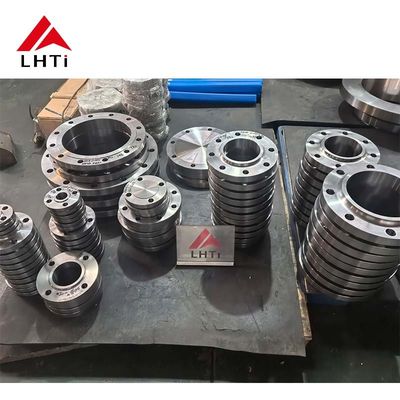

Flangia Piatta Personalizzata in Titanio su Disegno

Una flangia personalizzata di solito inizia con un problema che nessun catalogo risolve: una macchina importata il cui ugello non corrisponde a nessuna tabella metrica o imperiale, un serbatoio legacy con un passo bulloni insolito, una connessione di condotto rettangolare o un collettore che deve adattarsi in uno spazio dove una flangia standard non passerebbe. La risposta è una flangia piatta lavorata su disegno, in titanio, con il diametro interno, il modello dei fori e lo spessore stabiliti dal progetto piuttosto che da una tabella standard. Il lavoro di ingegneria consiste nel dimostrare che la forma personalizzata è sicura quanto quella standard che sostituisce.

Cosa deve correggere il disegno

Un disegno che lascia lo schema dei fori come "da adattare" non è un disegno, è una richiesta di congettura. Gli errori più costosi nelle flange personalizzate sono quasi sempre errori di interfaccia, perché la flangia viene lavorata finita prima che qualcuno scopra che i fori dei bulloni sono sul cerchio sbagliato.

Personalizzato contro Standard

Il personalizzato non è un modo per evitare una classe di pressione. Se una linea è progettata per la Classe 300, la flangia personalizzata deve comunque sopportare la Classe 300 alla temperatura di progetto, e lo spessore deve essere calcolato piuttosto che scalato da una flangia standard più piccola. Dove la parte personalizzata è una semplice flangia circolare con un modello di bulloni standard, la via più economica è partire dal grezzo standard e modificare il diametro interno, mantenendo lo spessore nominale e modificando solo la lavorazione.

Lo spessore viene calcolato, non copiato

Una flangia piatta senza raccordo si comporta come una piastra supportata sul cerchio dei bulloni e caricata dalla pressione, quindi lo spessore deriva dalla pressione di progetto, dalla reazione della guarnizione e dalla sollecitazione ammissibile alla temperatura. Il titanio consente una piastra più sottile dell'acciaio inossidabile perché il Gr2 raggiunge 345 MPa di trazione e il Gr5 raggiunge 895 MPa, e perché non c'è alcuna tolleranza di corrosione da aggiungere: il metallo che è presente all'installazione è il metallo che è presente alla fine della vita utile. Questo è un vero risparmio su una parte personalizzata spessa, ed è anche il motivo per cui il calcolo deve essere documentato, poiché la prova di adeguatezza è l'aritmetica piuttosto che la consultazione di una tabella.

La planarità è la seconda metà della questione dello spessore. Una piastra lavorata da un solo lato si incurverà quando lo strato sollecitato viene rimosso, e una flangia non piana perderà, indipendentemente dallo spessore. I grezzi vengono lavorati su entrambe le facce, controllati su una tavola di riscontro o una CMM, e dove la forma è sottile rispetto alla sua larghezza, la sequenza dei tagli grezzi e finiti è disposta per bilanciare lo stress residuo.

Percorso di produzione

Tre percorsi coprono la maggior parte dei lavori personalizzati. La piastra viene tagliata a waterjet o laser, quindi lavorata; si adatta a parti piatte, non circolari e a pressione moderata e offre la massima libertà di contorno. Un anello laminato o forgiato viene utilizzato per flange circolari con raccordo, perché la grana segue la circonferenza e il raccordo può essere più spesso della piastra. Una forgiatura quasi netta viene utilizzata quando la forma e la quantità giustificano uno stampo, e offre il miglior comportamento a fatica perché il flusso del grano segue il profilo invece di essere tagliato.

Il titanio aggiunge due regole a questo elenco. Il taglio e la lavorazione vengono eseguiti con utensili e refrigeranti dedicati, perché la contaminazione da ferro da una macchina condivisa si manifesta in seguito come una fioritura di ruggine o un sito di corrosione. E qualsiasi saldatura, inclusa una saldatura di un raccordo a una piastra, viene eseguita sotto argon con il giunto spurgato, quindi decapato, perché una saldatura colorata sul titanio è una superficie arricchita di ossigeno che si spezzerà sotto carico.

Scelta del materiale per servizi estremi

Il Gr2 è il predefinito per applicazioni chimiche, marine e criogeniche. Il Gr5 viene scelto quando la flangia deve essere più sottile o la temperatura più alta, e si lavora bene ma si salda con più attenzione. Il Gr7 aggiunge palladio per acidi riducenti e cloruri caldi, e il Gr12 copre acidi riducenti a costi inferiori. Una durezza intorno a HB 180-215 è tipica del Gr2 ricotto ed è un utile controllo che la parte non sia stata contaminata o incrudita, ma la durezza non è una specifica di corrosione e non dovrebbe essere utilizzata come tale.

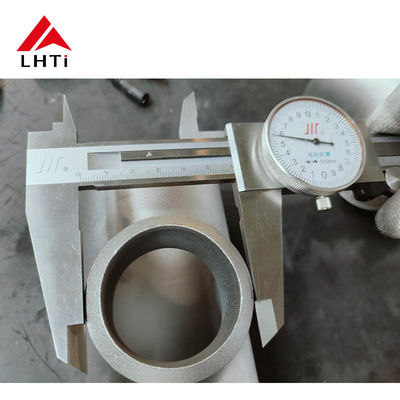

Ispezione e primo articolo

Una parte personalizzata viene accettata per dimensioni, non per aspetto. Il primo articolo viene misurato su una CMM rispetto al disegno, con il cerchio dei bulloni, le posizioni dei fori, la planarità della faccia e la rugosità della faccia registrate, e il rapporto viene firmato prima che venga rilasciato il resto dell'ordine. Le parti successive vengono campionate sulle dimensioni critiche e controllate al cento per cento sull'interfaccia. L'UT viene utilizzato su sezioni pesanti, il PT sulla faccia di tenuta e il PMI conferma il grado su ogni colata. Un certificato 3.1 secondo EN 10204, un rapporto materiale e dimensionale e la targhetta marcata completano il pacchetto.

Protezione dell'interfaccia in loco

Anche una flangia personalizzata perfetta fallisce se viene installata contro la faccia di accoppiamento sbagliata. Prima della spedizione, il disegno dovrebbe indicare a quale faccia della parte di accoppiamento è progettato per adattarsi, e la flangia dovrebbe essere provata su un calibro o sulla parte di accoppiamento dove la quantità lo giustifica. In loco, la guarnizione viene abbinata al tipo di faccia, i bulloni vengono serrati a stella in più fasi e il giunto viene controllato alla pressione operativa. Il titanio si grippa sul titanio, quindi i filetti portano un composto anti-grippaggio, e i prigionieri in acciaio sono protetti o sostituiti con un grado resistente alla corrosione.

Ordinare una flangia personalizzata in titanio

Inviare un disegno quotato, il grado, la pressione e la temperatura di progetto, il tipo di faccia, la finitura superficiale, la marcatura e l'elenco dei documenti. Indicare la quantità, la data di consegna e se è richiesto un primo articolo. Se il disegno non è definitivo, inviare le dimensioni della parte di accoppiamento e il vincolo che guida il progetto, perché una flangia progettata attorno all'interfaccia reale è più economica di due iterazioni di lavorazione e una spedizione aerea.
