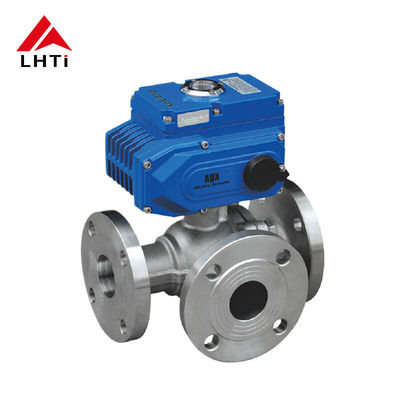

Valvola a sfera a 3 vie in titanio per l'industria chimica e dell'energia Gr1 Gr2 PN16 PN 25 Valvola a sfera da 6 pollici

Marchio:	LHTi
Numero modello:	Valvola a sfera di titanio (triversale)
MOQ:	5 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di fornitura:	5000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Shaanxi, Cina

Certificazione:

ISO9001,CE,etc

Norma di progettazione:

API 6D, ASME B16.34

metodo di funzionamento:

Leva, ingranaggio, attuatore

Cassaforte del fuoco:

API 607, ISO 10497

Modello:

Valvola a sfera

Materiale:

Lega di titanio Gr1 Gr2 TA1 TA2

Operazione:

Manuale, pneumatico, elettrico

Dimensione faccia a faccia:

ASME B16.10

Antistatico:

API 608

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Valvola a sfera di titanio per l'industria elettrica

Valvole a sfera di titanio per l'industria chimica

Valvola a sfera in titanio da 6 pollici

Descrizione del prodotto

Valvole a sfera a 3 vie in titanio per l'industria chimica e dell'energia

Valvole a sfera in titanio a 3 vie ad alte prestazioni progettate per applicazioni impegnative nelle industrie di trasformazione chimica e di generazione di energia.Disponibile in tipi di titanio TA1/TA2 (Gr1/Gr2) con pressioni nominali di PN16 e PN25 in dimensioni da 6 pollici.

Valvole a sfera di materiale speciale

Le nostre valvole a sfera specializzate includono configurazioni a due, tre e quattro vie, sia a tenuta morbida che a tenuta dura.Queste valvole utilizzano materiali di prima qualità tra cui il titanio., nichel, zirconio, Hastelloy, Monel, Inconel, acciaio inossidabile duplex, 904L, lega 20,e acciaio C4 per eccezionale resistenza alla corrosione e resistenza meccanica in ambienti industriali difficili.

Norme di progettazione e di prova

Standard di progettazione	BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D
Norma di ispezione e di prova	BS EN ISO 12266-(BS 6755 -1)
Distanza da flange a flange	Standard di fabbricazione
Terminare la connessione	Flanged End per ANSI B 16.5, classe 150 / 300 BS 10 Tabella D E F / H PN 6 / PN 10 / PN 16 / PN 25 / PN 40 DIN Standard / JIS Standard / IS Standard Fermato a vite/a filo secondo ANSI B 1.20.1
Dimensioni di produzione	1/2" (DN15) a 12" (DN300) - Flanche 1/2" (DN15) a 3" (DN80) - Fine avvitato
Pressione nominale	PN 10 / PN 16 / PN 25 / PN 40
Funzionamento della valvola	Azionamento della leva manuale/attuatore a ingranaggio a vermi Attuatore pneumatico rotativo a quattro giri / Attuatore elettrico

Tipologie di valvole a sfera di titanio

Valvola a sfera galleggiante

Dispone di una struttura semplice in cui la palla si muove leggermente sotto pressione media per ottenere la sigillatura.

Specifiche tecniche

Pressione nominale	PN1,6-4,0Mpa Classe 150-300Lb
Diametro nominale	DN15-DN300 1/2"-12"
Modalità di guida	Maniglia, ingranaggi, pneumatici, idraulici, elettrici
Materiali del corpo e del cofano	TA1, TA2, TA10, Gr2, Gr3
Materiali a sfera	TA1, TA2, TA10, Gr2, Gr3
Materiali staminali	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiali per anelli di tenuta	PTFE, RPTFE, PPL, PEEK

Modelli di valvole

Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti,Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)

Norme di progettazione

GB/T12237, ASME B16.34

Dimensioni faccia a faccia

GB/T12221, ASME B16.10

Collegamenti di flange

HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS

Norme di prova

JB/T9092, GB/T13927, API598

Valvola a sfera montata su trunnion

Dispone di una sfera fissa all'interno del corpo della valvola con controllo del flusso ottenuto ruotando lo stelo.Adatto a condizioni di alta pressione e alta temperatura con sigillatura affidabile e prestazioni operative.

Valvola a sfera a porta V

Il design a sfera a forma di V fornisce prestazioni di regolazione superiori e un controllo preciso del fluido per applicazioni che richiedono una regolazione accurata del flusso.

Valvola a sfera a porte multiple

I passaggi di ingresso e di uscita multipli consentono funzioni di distribuzione e fusione di fluidi complesse per sistemi di controllo di fluidi complessi.

Linee guida per la selezione e l'installazione

Criteri di selezione

Quando si selezionano il tipo di valvola e le specifiche appropriate, si devono considerare le proprietà del mezzo (temperatura, pressione, corrosività), i requisiti di portata e l'ambiente di funzionamento.

Procedure di installazione

effettuare un'ispezione completa della valvola prima dell'installazione per garantire l'assenza di difetti o danni
Mantenere la valvola in posizione chiusa durante l'installazione per evitare perdite di mezzo
Assicurare una buona tenuta delle connessioni valvola-tubo
Verificare il funzionamento della valvola flessibile senza aderire
Eseguire prove di pressione dopo l'installazione per confermare le prestazioni di tenuta e sicurezza

Procedure di manutenzione

La manutenzione regolare garantisce un funzionamento stabile a lungo termine e prolunga la vita utile delle valvole a sfera in lega di titanio.

Ispezione regolare:Ispezione visiva della corrosione, dell'usura o dei danni; ispezione dei componenti di tenuta per i danni, l'invecchiamento o l'usura
Lubrificazione:Lubrificazione regolare delle parti in movimento (fondo della valvola) con lubrificanti appropriati
Pulizia:Pulizia periodica degli interni ed esterni per evitare blocchi
Controllo del fissaggio:Controllare e stringere tutti i bulloni e le connessioni
Prova funzionale:Test di apertura/chiusura regolari per verificare la flessibilità operativa e le prestazioni di tenuta
Manipolazione di emergenza:Azione immediata in caso di anomalie (fuga, rigidità)
Registri di manutenzione:Registrazioni dettagliate di ispezioni, manutenzioni e riparazioni
Manutenzione professionale:Ispezioni professionali periodiche per valvole di grandi dimensioni o complesse

Applicazioni industriali

Le valvole a sfera in titanio offrono prestazioni affidabili in più settori industriali:

Industria chimica:Ottima resistenza alla corrosione per la manipolazione di materiali corrosivi, comprese soluzioni acide/alcali e ossidi
Petrolio e gas naturale:Critico per le operazioni di estrazione, trasporto e lavorazione per controllare il flusso e la pressione dei fluidi
Ingegneria navale:Resistenza superiore alla corrosione dell'acqua di mare per condotte sottomarine e sistemi di controllo dei fluidi delle piattaforme offshore
Aerospaziale:Caratteristiche leggere e resistenti ideali per i sistemi idraulici e di combustibile degli aeromobili
Alimenti e farmaci:Proprietà non tossiche e non contaminanti adatte alla trasformazione alimentare e al controllo dei fluidi farmaceutici
