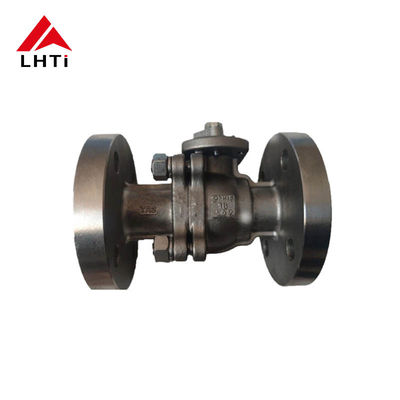

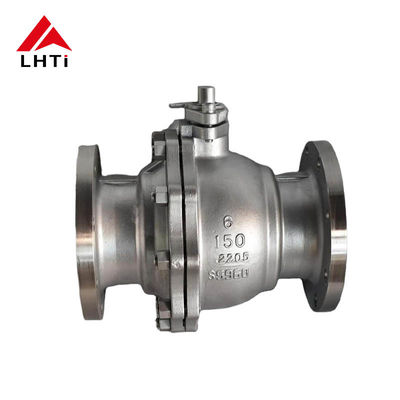

ANSI B16.34 Valvola a sfera a flangia in titanio Gr2 Gr5 PN16 per l'industria chimica e dell'energia DN10-DN200

Name: ANSI B16.34 Valvola a sfera a flangia in titanio Gr2 Gr5 PN16 per l'industria chimica e dell'energia DN10-DN200
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: Valvola a sfera di titanio
Price: 22,899.08 USD
Availability: InStock

Marchio:	LHTi
Numero modello:	Valvola a sfera di titanio
MOQ:	5 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di fornitura:	5000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Shaanxi, Cina

Certificazione:

ISO9001,CE,etc

Modello:

Valvola a sfera

Tipo di corpo:

Due pezzi, tre pezzi.

Tipo di attuatore:

Manuale, pneumatico, elettrico

Materiale del sedile:

PTFE, RPTFE, PEEK

gradi:

TA2

Materiale della palla:

Titanio, acciaio inossidabile

Operazione:

Manuale, manovrato mediante ingranaggi, pneumatico, elettrico

metodo di funzionamento:

Leva, ingranaggio, attuatore

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Valvola a sfera di titanio per l'industria elettrica

Valvole a sfera di titanio per l'industria chimica

Valvola a sfera di titanio PN16

Descrizione del prodotto

Valvola a sfera flangiata in titanio Gr2 Gr5 PN16 ANSI B16.34

Progettate per applicazioni nell'industria chimica ed energetica con diametri nominali da DN10 a DN200, queste valvole a sfera in titanio offrono un'eccezionale resistenza alla corrosione e prestazioni di elevata resistenza.

Panoramica del prodotto

Le valvole a sfera in titanio sono ingegnerizzate per processi specializzati e condizioni ambientali gravose. Sfruttando la superiore resistenza alla corrosione e l'elevata resistenza delle leghe di titanio, queste valvole sono ampiamente utilizzate nei settori della lavorazione chimica, dell'ingegneria marina e aerospaziale.

Tipi di valvole a sfera in titanio disponibili

Valvola a sfera flottante

Presenta un design semplice in cui la sfera si muove leggermente sotto la pressione del fluido per ottenere la tenuta. Ideale per applicazioni di controllo fluidi generali in condizioni di pressione e temperatura medio-basse.

Specifiche tecniche

Classe di pressione	PN1.6-4.0Mpa Classe150-300Lb
Diametro nominale	DN15-DN300 1/2"-12"
Modalità di azionamento	Maniglia, riduttore a vite senza fine, pneumatico, idraulico, elettrico
Materiali corpo, coperchio	TA1, TA2, TA10, Gr2, Gr3
Materiali sfera	TA1, TA2, TA10, Gr2, Gr3
Materiali stelo	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiali anello di tenuta	PTFE, RPTFE, PPL, PEEK
Modelli di valvole	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Standard di progettazione	GB/T12237, ASME B16.34
Dimensioni faccia a faccia	GB/T12221, ASME B16.10
Connessioni flangiate	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Standard di prova	JB/T9092, GB/T13927, API598

Valvola a sfera a perno

Presenta una sfera fissa all'interno del corpo valvola con controllo del flusso ottenuto tramite rotazione dello stelo. Questo design fornisce una tenuta affidabile e prestazioni operative per applicazioni ad alta pressione e alta temperatura.

Valvola a sfera a porta a V

Incorpora una sfera a forma di V per prestazioni di regolazione migliorate e un controllo preciso del fluido, rendendola adatta per applicazioni che richiedono una regolazione accurata del flusso.

Valvola a sfera multiporta

Presenta più passaggi di ingresso e uscita per consentire funzioni complesse di distribuzione e unione dei fluidi, ideali per sistemi di controllo fluidi sofisticati.

Principio di funzionamento

Le valvole a sfera in titanio controllano il flusso del fluido attraverso il movimento rotatorio di una sfera all'interno del corpo valvola, composto da corpo valvola, sfera, stelo e componenti di tenuta.

Posizione aperta

Quando completamente aperta, la sfera si allinea parallelamente alla direzione del flusso della tubazione, consentendo un passaggio del fluido illimitato.

Posizione chiusa

Quando completamente chiusa, la sfera ruota perpendicolarmente alla tubazione, bloccando efficacemente il passaggio del fluido.

Posizioni intermedie

La rotazione parziale dello stelo consente alla sfera di ostruire parzialmente l'area di flusso, consentendo una regolazione precisa del flusso.

Le prestazioni di tenuta si basano sul contatto stretto tra la sfera e la sede della valvola, utilizzando tipicamente componenti di tenuta elastici come O-ring o guarnizioni in PTFE per garantire una prevenzione affidabile delle perdite. L'operazione viene eseguita tramite rotazione dello stelo, con opzioni per il funzionamento manuale, attuatori elettrici o attuatori pneumatici per il controllo remoto.

Applicazioni industriali

Industria chimica: L'eccellente resistenza alla corrosione rende queste valvole ideali per la manipolazione di fluidi corrosivi, tra cui soluzioni acide, alcaline e ossidi.
Industria del petrolio e del gas naturale: Fondamentale per il controllo del flusso e della pressione nelle operazioni di estrazione, trasporto e lavorazione per garantire la sicurezza e la stabilità del sistema.
Ingegneria marina: La superiore resistenza alla corrosione dell'acqua di mare consente un ampio utilizzo nelle condotte sottomarine e nei sistemi di controllo fluidi delle piattaforme offshore.
Campo aerospaziale: Le caratteristiche di leggerezza e alta resistenza soddisfano i requisiti gravosi per i sistemi idraulici e di alimentazione del carburante nelle applicazioni aeronautiche.
Industria alimentare e farmaceutica: I materiali in titanio non tossici prevengono la contaminazione, rendendo queste valvole adatte al controllo dei fluidi nelle operazioni di lavorazione e produzione.
