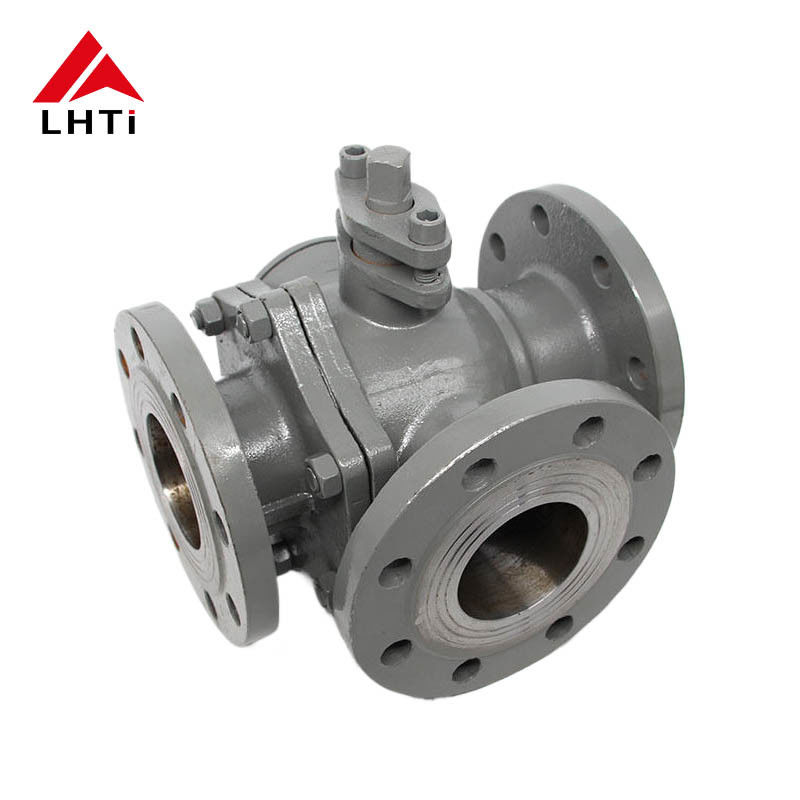

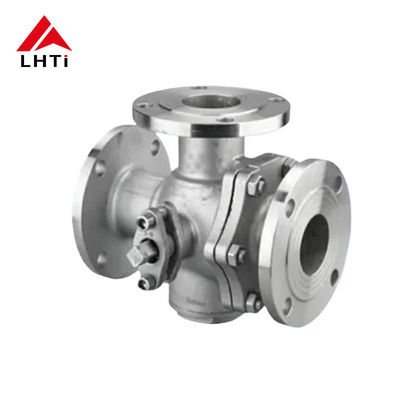

Valvola a sfera a tre vie ASME B16.34 Valvola a sfera in titanio TA2

Marchio:	LHTi
Numero modello:	Valvola a sfera ASME B16.34
MOQ:	1 pezzo
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union
Capacità di fornitura:	5000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001,CE,etc

metodo di funzionamento:

Leva, ingranaggio, attuatore

Norma di progettazione:

API 6D, ASME B16.34

Materiale:

Titanio TA2 GR2

Progettazione sicura dal fuoco:

API 607, API 6FA

valutazione della temperatura:

-196°C - 600°C

Valutazione della pressione:

Classe 150 - Classe 600

Dimensione faccia a faccia:

ASME B16.10

Operazione:

Manuale, pneumatico, elettrico

Progettazione antistatica:

API 608

Tipo di attuatore:

Manuale, pneumatico, elettrico

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

Valvola a sfera a tre vie ASME B16.34

Valvola a sfera a tre vie da 6 pollici

Valvola a sfera a tre vie resistente alla corrosione

Descrizione del prodotto

ASME B16.34 Valvola a sfera a tre vie TA2 Valvola a sfera in titanio

Valvola a sfera resistente alla corrosione di 6 pollici progettata per applicazioni industriali esigenti con prestazioni e affidabilità superiori.

Valvole a sfera in titanio a tre vie: tipo L e tipo T

Le valvole a sfera in titanio a tre vie sono disponibili nelle configurazioni tipo L (Q44F) e tipo T (Q45F), ciascuna progettata per applicazioni specifiche di controllo del flusso nei sistemi industriali.

Valvola a sfera a tre vie di tipo L (Q44F)

La valvola a sfera a tre vie di tipo L è progettata per la commutazione della direzione del flusso, collegando due canali perpendicolari per reindirizzare efficacemente il flusso medio da una direzione all'altra.

Valvola a sfera a tre vie di tipo T (Q45F)

La valvola a sfera a tre vie di tipo T fornisce capacità versatili di distribuzione dei media, confluenza e commutazione della direzione del flusso.Consente l'interconnessione di tre canali o la connessione tra due canali per esigenze complesse di controllo del flusso.

Specifiche tecniche

Pressione nominale	PN1,6-4,0Mpa Classe 150-300Lb
Diametro nominale	DN15-DN300 1/2"-12"
Modalità di guida	Maniglia, ingranaggi, pneumatici, idraulici, elettrici
Materiali del corpo e del cofano	TA1, TA2, TA10, Gr2, Gr3
Materiali a sfera	TA1, TA2, TA10, Gr2, Gr3
Materiali staminali	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Materiali per anelli di tenuta	PTFE, RPTFE, PPL, PEEK
Modelli di valvole a sfera in titanio	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti,Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Norme di progettazione	GB/T12237, ASME B16.34
Dimensioni faccia a faccia	GB/T12221, ASME B16.10
Collegamenti di flange	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Norme di prova	JB/T9092, GB/T13927, API598

Struttura del sedile della valvola

Le valvole a sfera in titanio a tre vie sono in genere dotate di una struttura a due posti.fornire prestazioni di tenuta migliorate e flessibilità operativa per applicazioni specializzate.

Vantaggi industriali

Le valvole a sfera offrono una costruzione compatta, una tenuta affidabile, un design semplice e una facile manutenzione.Adatti a supporti di lavoro generali, compresa l'acqua, solventi, acidi, gas naturale e applicazioni impegnative con ossigeno, perossido di idrogeno, metano ed etilene.

Caratteristiche chiave

Resistenza minima del fluido:Coefficiente di resistenza uguale a lunghezza di tubo equivalente
Disegno compatto:Semplice struttura, piccole dimensioni e costruzione leggera
Sigillazione affidabile:Le superfici di tenuta in plastica forniscono un'eccellente tenuta, adatta ai sistemi a vuoto
Operazione rapida:rotazione di 90° per il funzionamento aperto/vicino completo, compatibile con il telecomando
Facile manutenzione:Semplice costruzione con anelli di tenuta generalmente rimovibili per un semplice smontaggio e sostituzione
Protezione superficiale:Le superfici di sigillamento della palla e del sedile della valvola si isolano dal mezzo quando sono completamente aperte o chiuse, evitando l'erosione

Applicazioni industriali

Industria chimica e petrolchimica

Distribuzione e confluenza dei fluidi per la miscelazione o la separazione chimica in processi di reazione complessi.

Petrolio e gas

Gestione del sistema di condotte per il controllo del percorso di trasporto dei fluidi, le operazioni di scissione e fusione. Manutenzione delle apparecchiature con commutazione del percorso dei fluidi per mantenere il funzionamento del sistema.

Trattamento dell'acqua

Controllo della distribuzione dell'acqua negli impianti di depurazione per la commutazione della direzione del flusso tra le fasi di trattamento.

Industria alimentare e delle bevande

La gestione dei liquidi per la distribuzione, la miscelazione e la commutazione della direzione del flusso nelle linee di produzione.

Industria farmaceutica

Gestione dei processi di produzione per la direzione e il controllo della miscelazione della medicina liquida.

Sistemi HVAC

Integrazione dei sistemi di raffreddamento e riscaldamento per la commutazione della direzione del flusso dell'acqua di raffreddamento/riscaldamento e la regolazione della temperatura.
