Fattori di costo per flange in titanio a collo lungo saldato

Costi dei driver per flange in titanio a collo lungo saldato

Una flangia a collo lungo saldato non è una flangia a collo saldato con un mozzo più lungo. È un componente di ugello: il mozzo esteso consente alla flangia di essere saldata direttamente al guscio di un serbatoio o a un tubo a parete spessa senza un pezzo di raccordo aggiuntivo, e posiziona la saldatura abbastanza lontano dalla flangia in modo che il calore della saldatura non distorca la faccia della guarnizione. Entrambe queste caratteristiche sono pagate in peso di titanio e ore di lavorazione, motivo per cui il prezzo di questo articolo si muove molto più del prezzo di una flangia a scorrimento.

Cosa fa effettivamente il mozzo lungo

La lunghezza del mozzo è tabulata per dimensione e classe, e cresce all'aumentare della classe perché la parete alla saldatura deve corrispondere alla parete dell'ugello. Da ciò derivano tre cose. La saldatura si trova lontano dalla flangia, quindi la faccia rimane piatta. L'alesaggio può essere lavorato per corrispondere al diametro interno dell'ugello, quindi non c'è gradino dove il prodotto possa accumularsi. E il mozzo fornisce una lunghezza sufficiente per il test ultrasonico della saldatura da entrambi i lati, cosa che una flangia a collo saldato corto non fa.

Il costo di tale geometria è la massa. Una flangia a collo lungo saldato della stessa dimensione e classe pesa diverse volte una flangia a collo saldato, e sul titanio quella massa è la singola voce più grande nel prezzo. Un acquirente che copia una richiesta di flangia a collo saldato e aggiunge la parola 'lungo' senza cambiare la classe o la lunghezza del mozzo otterrà un preventivo che sembrerà alto ed è di fatto corretto per il disegno.

Il percorso del tubo e del billetta

Le piccole flange a collo lungo saldato sono spesso lavorate da barre o billette con il nucleo scanalato, poiché una matrice di forgiatura per una dimensione a basso volume non può essere giustificata. Le dimensioni maggiori sono laminate ad anello o forgiate a forma, quindi lavorate. Il percorso è importante per l'acquirente perché le parti scanalate comportano più tempo di lavorazione e più scarti, mentre le parti forgiate comportano un costo di attrezzaggio che si ripaga solo su un lotto.

Entrambi i percorsi possono soddisfare le dimensioni ASME B16.5, ed entrambi possono essere certificati secondo ASTM B381 per la forgiatura o secondo lo standard della barra per il materiale di partenza. Ciò che cambia sono i tempi di consegna e la quantità minima: una dimensione scanalata può essere prodotta un pezzo alla volta, una dimensione forgiata di solito no.

Perché il prezzo si muove

Quattro cose guidano la maggior parte della variazione tra due preventivi per quella che sembra la stessa flangia: la classe, la faccia, la lunghezza del mozzo e la dimensione del lotto. La classe cambia lo spessore della parete e il cerchio dei bulloni insieme, una scanalatura per giunto anulare aggiunge lavorazione e rimuove l'opzione di una semplice faccia rialzata, e un mozzo più lungo del modello standard aggiunge peso a entrambe le estremità della billetta.

La faccia è l'elemento più spesso omesso da una richiesta e quello che cambia maggiormente il prezzo dopo la classe. Una faccia rialzata viene tornita in un passaggio; una scanalatura per giunto anulare richiede uno strumento sagomato, una profondità misurata e una finitura superficiale che sigilli su un anello metallico, e non può essere riparata se la scanalatura viene tagliata fuori misura. Sul titanio la scanalatura si incrudisce anche, quindi il passaggio di finitura deve essere leggero.

Lettura del campo prezzo in questa pagina

Il blocco delle specifiche in questa pagina riporta un prezzo da 30 a 80 dollari USA per pezzo. Quella è una gamma di modelli rimasta da un elenco di flange piccole, non un preventivo per una flangia a collo lungo saldato. A NPS 8 in Classe 600 una forgiatura di flangia a collo lungo saldato in titanio pesa decine di chilogrammi, e il solo metallo vale molto più del limite superiore di quella gamma, prima di qualsiasi lavorazione.

Considerare qualsiasi prezzo mostrato su una pagina prodotto come indicatore del pezzo più piccolo nella gamma, e richiedere un preventivo basato su peso, classe, faccia e dimensione del lotto. Lo stesso vale per il nome del prodotto, che attualmente si legge come una frase di ricerca piuttosto che una descrizione del pezzo.

Note d'ordine

Indicare il diametro esterno e la parete dell'ugello, la dimensione e la classe della flangia, la faccia, la lunghezza del mozzo o la proiezione dal guscio, l'alesaggio, il grado e l'ambito del test. Se la flangia deve essere montata su un recipiente, lo spessore del guscio alla saldatura fa parte della specifica della flangia, poiché il mozzo deve corrispondere per una saldatura a piena penetrazione.

Sul grado, le tabelle più in alto in questa pagina coprono Gr1, Gr2, Gr5, Gr7 e Gr12, mentre la linea del materiale elenca Gr1 due volte e aggiunge Gr3, Gr4 e Gr9 senza alcuna composizione per loro. Per una flangia a collo lungo saldato la scelta pratica è Gr2 per servizio generale e Gr7 dove l'ugello vedrà cloruri; Gr5 viene utilizzato quando l'ugello è una connessione ad alto carico. Richiedere il grado e lo standard su una riga del rapporto.

Anche i campi dimensionali richiedono attenzione. La riga delle dimensioni fornisce NPS 1/2 a 24 e DN 10 a 2000 insieme, ma NPS 24 è DN 600, quindi le due metà sono intervalli diversi e solo la prima corrisponde a B16.5. La riga dello standard termina con ASTM B16.5, che non è uno standard emesso: le dimensioni provengono da ASME B16.5, il materiale da ASTM B381. Non è possibile produrre un rapporto che citi ASTM B16.5, quindi la dicitura dovrebbe essere corretta prima di effettuare l'ordine.

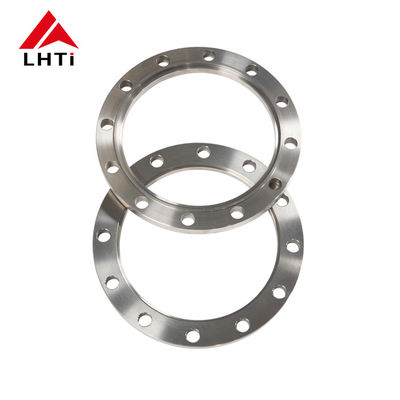

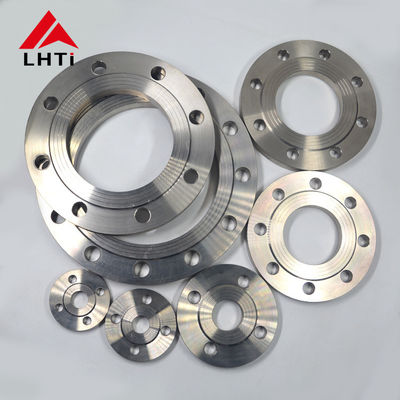

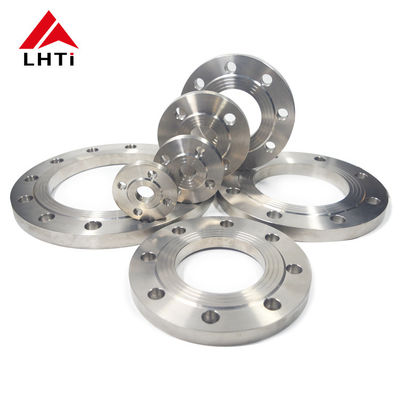

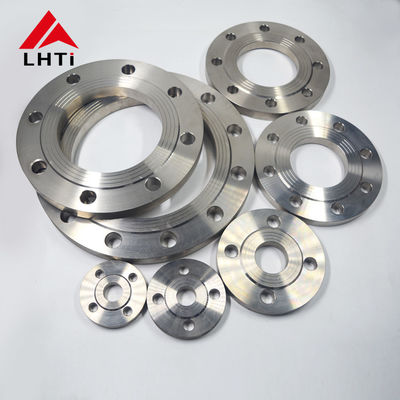

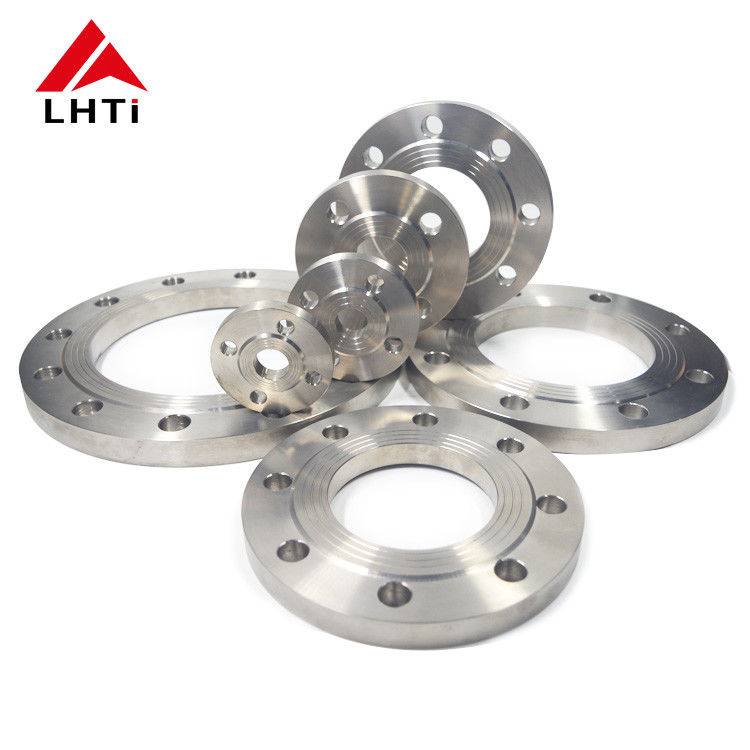

Immagini del prodotto
