Flange in Titanio Gr1 e Gr2: Spiegazione dei Gradi TA

Flange in titanio Gr1 e Gr2: Spiegazione dei gradi TA

Due sistemi di denominazione si incontrano su un ordine di flangia in titanio. I gradi ASTM Gr1 e Gr2 sono quelli che la maggior parte dei disegni e certificati internazionali utilizzano, mentre i produttori cinesi, incluso questo, lavorano anche con i marchi GB/T TA. I due sistemi descrivono gli stessi metalli con nomi diversi, e un ordine di acquisto che li mescola senza specificare quale governa è una fonte comune di ritardi all'arrivo della merce.

TA0 a TC4: Cosa significano i marchi cinesi

Il sistema di titanio GB/T utilizza TA per i gradi quasi puri, TB per le leghe beta e TC per le leghe alfa beta. TA0 e TA1 si trovano all'estremità a basso contenuto di ossigeno e corrispondono all'ASTM Gr1. TA2 è il grado di purezza industriale standard e corrisponde al Gr2. TA3 corrisponde al Gr3. TA9 è il grado modificato al palladio e corrisponde al Gr7, e TA10 è il grado al molibdeno e nichel e corrisponde al Gr12. TC4 è Ti-6Al-4V e corrisponde al Gr5.

La corrispondenza è vicina ma non una licenza per sostituire liberamente. Un certificato viene normalmente rilasciato secondo un sistema, quindi l'ordine dovrebbe indicare il sistema che l'ispezione ricevente verificherà. Se il disegno dice TA2 e il rapporto dice Gr2, l'ispettore necessita di un'equivalenza scritta a disposizione, o il materiale rimarrà in quarantena mentre qualcuno lo conferma.

Scelta tra Gr1 e Gr2 per una flangia

La differenza tra Gr1 e Gr2 è l'ossigeno, non la lega: circa 0,18 percento contro 0,25 percento. Ciò aumenta la trazione da 240 a 345 MPa e lo snervamento da 138 a 275 MPa, ed è il motivo per cui Gr2 è il predefinito per una flangia. Un giunto imbullonato carica la faccia in compressione attorno alla guarnizione, e una faccia morbida Gr1 di grande diametro si deformerà sotto il precarico del bullone prima che la guarnizione si sia assestata.

Gr1 ha ancora un posto. È il più formabile dei due, è più facile da piegare e crea un'impronta più profonda della guarnizione a basso carico di bullone, il che è adatto per linee di acqua e servizi pubblici a bassa pressione. Ciò che non è adatto è un giunto di Classe 900 o 1500 dove il carico del bullone è elevato e la faccia deve rimanere piatta attraverso diversi montaggi.

Il servizio chimico decide più della resistenza

Il campo di applicazione in questa pagina dice industria chimica, e in quel servizio il grado viene scelto dal mezzo piuttosto che dalla resistenza. Gr2 è la risposta generica per acidi ossidanti e soluzioni neutre. Gr7 è la risposta dove sono presenti cloruri, perché l'aggiunta di palladio consente al metallo di ripassivarsi invece di pungere. Gr12 è la risposta per acidi riducenti e soluzioni calde, dove il molibdeno e il nichel fanno il lavoro che il palladio non può.

Due di queste scelte sono frequentemente invertite nella pratica. Gr12 viene spesso offerto come aggiornamento generale rispetto a Gr2, ma è più debole di Gr7 nei cloruri e non dovrebbe essere utilizzato per l'acqua di mare. Gr7 viene spesso offerto ovunque appaia acido, ma il suo vantaggio scompare negli acidi fortemente ossidanti dove il semplice Gr2 si comporta bene a un prezzo inferiore.

ANSI e ASME sono uno standard

Il titolo di questa pagina ripete lo standard due volte, una come ANSI B16.5 e una come ASME B16.5. Quelli sono lo stesso documento: ANSI è il vecchio nome dell'organismo che ora pubblica come ASME, e B16.5 porta il prefisso ASME da decenni. Elencarli entrambi è innocuo, ma è un segno che il blocco attributi è stato scritto per la ricerca piuttosto che per un disegno.

Il campo del nome del prodotto è un'incoerenza più seria. Indica flangia cieca in titanio ANSI, mentre il titolo della pagina e la descrizione descrivono le flange in generale. Una flangia cieca è una forma specifica senza foro. Se l'articolo in offerta è un collo saldato o uno slip-on, il campo dovrebbe essere corretto prima che venga emessa l'offerta, perché il tipo decide il prezzo più di qualsiasi altro singolo campo.

Note d'ordine

Indicare il tipo, il grado in un sistema di denominazione, lo standard, la dimensione, la classe, la faccia e il rapporto. Il tipo è il campo più spesso mancante nelle richieste che arrivano da una ricerca, ed è la prima cosa di cui un'officina ha bisogno per poter quotare: una cieca, un collo saldato e uno slip-on della stessa dimensione e classe sono tre fusioni o forgiature diverse con tre pesi diversi.

In questa pagina il campo materiale elenca gr2, gr7 e gr12, mentre il titolo e la descrizione iniziano con Gr1 e Gr2. Gr1 è quindi offerto ma non elencato, e un acquirente che necessita di Gr1 dovrebbe dirlo esplicitamente. Il campo tecnica legge Froged, che è un errore di battitura di forged, e il campo ispezione promette un test ultrasonico con un rapporto 3.1, che è la combinazione da mantenere sull'ordine di acquisto.

La dimensione e la pressione seguono lo schema delle altre pagine di questa gamma: NPS 1/2 a 24 è scritto accanto a DN 10 a 2000, ma NPS 24 è DN 600, quindi la cifra tra parentesi sovrastima la gamma per una flangia B16.5. La classe 150 a 2500 è coerente con B16.5. Citare la classe, non una pressione convertita in bar, perché la classe imposta il cerchio dei bulloni e la guarnizione così come la parete.

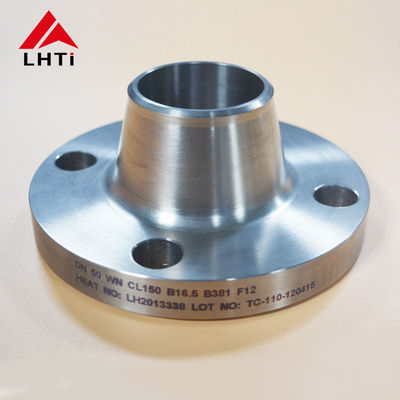

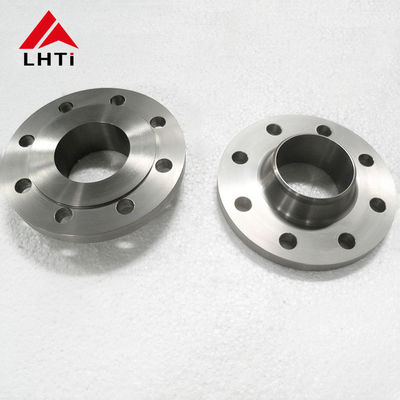

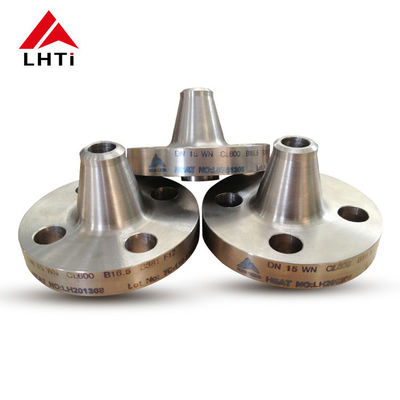

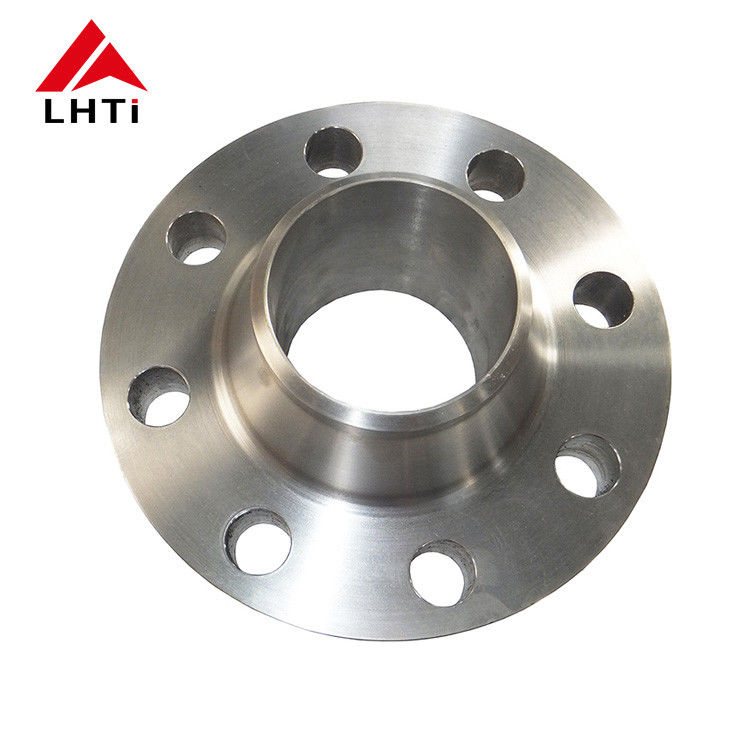

Immagini del prodotto
