Flangia WN RF in titanio Gr2 forgiato ANSI B16.5

Marchio:	LH-Ti
Numero modello:	LH-BL
MOQ:	1 pezzo
Prezzo:	US dollar $30/pc--US dollar $80/pc
Condizioni di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	5000 pc al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articolazione del grembo, su misura.

Standard:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Materiale:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Applicazione:

utilizzati in automobili, occhiali, attrezzature mediche, elettronica, attrezzature petrolchimiche,

Superficie di tenuta:

Misurare:

1/2 " ~ 30" N.B.:, NPS 1/2 - NPS 24 (DN 10 - 2000)

Pressione:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ecc

Superficie:

Lucido

Tecnica:

Forgiato e lavorato CNC.

Ispezione:

Test a ultrasuoni e rapporto di prova dei materiali EN10204.3.1

Imballaggi particolari:

Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione

Capacità di alimentazione:

5000 pc al mese

Evidenziare:

WN flange in titanio ANSI B16.5

Flancia di titanio per collo di saldatura RF

Flanchetta RF in titanio da 1/2"

Descrizione del prodotto

Flangia WN RF in titanio Gr2 forgiato ANSI B16.5

Questa flangia a collo saldato è forgiata in titanio di Grado 2, lavorata a CNC e rifinita con una faccia rialzata secondo ANSI B16.5. Il lungo collo rastremato viene saldato a piena penetrazione al tubo in modo che il giunto sopporti il carico in modo uniforme e mantenga bene la pressione, motivo per cui una flangia WN viene spesso selezionata per linee ad alta pressione e alta temperatura. Il titanio mantiene il giunto leggero e fortemente resistente ai cloruri, all'acqua di mare e a molti acidi, e la struttura forgiata conferisce un grano denso e uniforme che si lavora in modo pulito e mantiene la sua faccia piana.

Specifiche Tecniche

Tipo	Flangia a collo saldato WN
Materiale	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Standard	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Superficie di tenuta	RF (faccia rialzata)
Dimensioni	NPS da 1/2 a NPS 24 (DN10 a DN2000)
Pressione	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 a PN64
Tecnica	Forgiato e lavorato a CNC
Superficie	Lucidata
Ispezione	Test ultrasonico e rapporto di prova del materiale EN 10204 3.1

Requisiti di composizione chimica (%)

Grado	N	C	H	Fe	O	Al	V	Pd	Mo	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	bal
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	bal
Gr5	0.05	0.08	0.015	0.40	0.20	5.5~6.75	3.5~4.5	/	/	/	bal
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12~0.25	/	/	bal
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6~0.9	bal

Requisiti di resistenza alla trazione

Grado	Resistenza alla trazione min	Snervamento min	Allungamento (%)
1	35KSI / 240 MPa	20KSI / 138 MPa	24
2	50KSI / 345 MPa	40KSI / 275 MPa	20
5	130KSI / 895 MPa	120KSI / 828 MPa	10
7	50KSI / 345 MPa	40KSI / 275 MPa	20
12	70KSI / 438 MPa	50KSI / 345 MPa	18

Immagini del prodotto

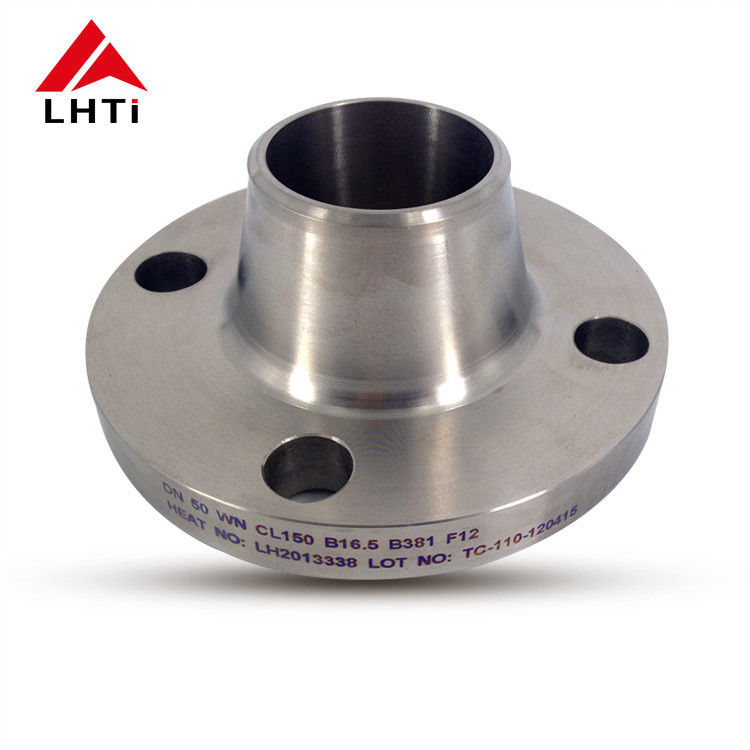

Forged Gr2 titanium WN RF flange ANSI B16.5

Applicazioni e Garanzia di Qualità

Le flange a collo saldato di questo tipo sono utilizzate su pompe e valvole, tubazioni, recipienti a pressione, impianti chimici e petrolchimici, attrezzature di terra per l'aerospaziale e sistemi offshore e marini che necessitano di una flangia leggera resistente ai cloruri e all'acqua di mare. Altri tipi nella stessa gamma includono flange SO, BL, SW, PL e a giunto libero. Il controllo qualità copre test meccanici (resistenza alla trazione e durezza), analisi chimica tramite spettro e PMI, controlli dimensionali dall'approvvigionamento del materiale alla consegna finale e documentazione di certificazione completa, con test ultrasonico e rapporto di prova del materiale secondo EN 10204 3.1 su richiesta.
