Flangia Piatta in Titanio PL DN40 RF ANSI B16.5

Marchio:	LH-Ti
Numero modello:	LH-BL
MOQ:	1 pezzo
Prezzo:	US dollar $30/pc--US dollar $80/pc
Condizioni di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	5000 pc al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001, TUV etc.

Tipo:

WN, SO, BL, SW, PL, articolazione del grembo, su misura.

Standard:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Materiale:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Applicazione:

utilizzati in automobili, occhiali, attrezzature mediche, elettronica, attrezzature petrolchimiche,

Superficie di tenuta:

Misurare:

1/2 " ~ 30" N.B.:, NPS 1/2 - NPS 24 (DN 10 - 2000)

Pressione:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, ecc

Superficie:

Lucido

Tecnica:

Forgiato e lavorato CNC.

Ispezione:

Test a ultrasuoni e rapporto di prova dei materiali EN10204.3.1

Imballaggi particolari:

Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione

Capacità di alimentazione:

5000 pc al mese

Evidenziare:

flangia in titanio DN40 RF25

flangia in titanio ansi DN40

flangia in titanio con faccia RF25

Descrizione del prodotto

Flancella in piastra di titanio PL DN40 RF ANSI B16.5

Questa flangia in piastra di titanio (tipo PL) è una parte forgiata, lavorata CNC con una faccia sollevata, realizzata secondo DN40 e lo standard ANSI B16.5.che fornisce un giunto semplice e compatto per linee a bassa o media pressioneIl corpo forgiato è denso e privo di porosità, la faccia lucidata consente alla guarnizione di posizionarsi uniformemente e la faccia sollevata concentra il carico del bullone dove è necessaria la guarnizione.acqua di mare e molti acidi e pesa circa la metà dell'acciaioOgni componente viene controllato mediante prove ad ultrasuoni e spedito con un rapporto di prova del materiale secondo la norma EN 10204 3.1.

Specifiche tecniche

Prodotto	Flancia di piastra di titanio (PL)
Norme	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Tipologie	PL, WN, SO, BL, SW, articolazione del grembo, su misura
Grado	Gr1, Gr2, Gr5, Gr7, Gr12
Intervallo di dimensioni	da 1/2 pollice a 60 pollici (DN15 a DN1200)
Classe di pressione	150# a 2500#, PN6 a PN64
Superficie di tenuta	RF (faccia sollevata)
Tecnica	Fabbricazione a partire da prodotti della voce 8528
Ispezione	Prova ad ultrasuoni e relazione EN 10204 3.1

Requisiti di composizione chimica (massimo %)

Grado	N	C	H	Fe	O	Al	V.	Pd	Mo.	Ni
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Requisiti di resistenza alla trazione

Grado	Strassatura (min)	Reddito (min)	L'allungamento
1	240 MPa / 35 KSI	138 MPa / 20 KSI	24%
2	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
5	895 MPa / 130 KSI	828 MPa / 120 KSI	10%
7	345 MPa / 50 KSI	275 MPa / 40 KSI	20%
12	438 MPa / 70 KSI	345 MPa / 50 KSI	18%

Immagine del prodotto

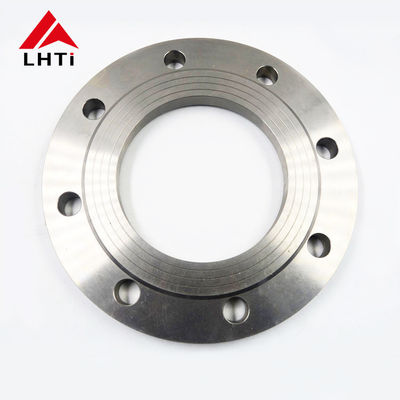

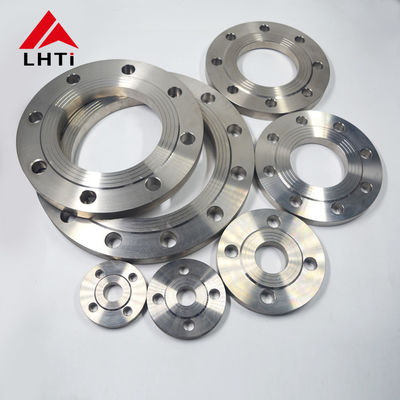

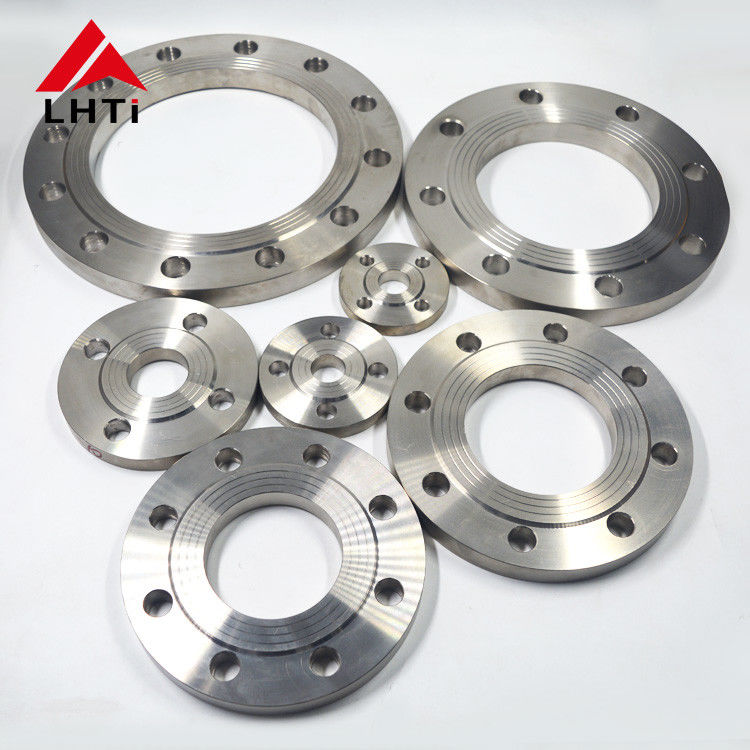

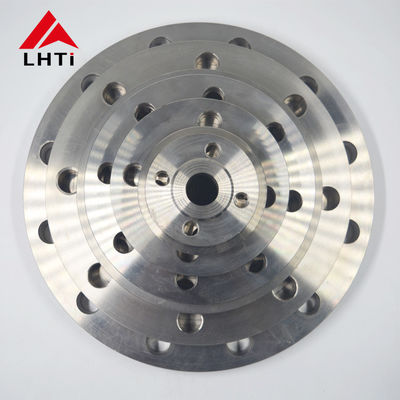

Titanium plate flange PL DN40 raised face

Applicazioni

La flangia di piastra è montata dove è necessaria una giunzione compatta e resistente alla corrosione.Servizio petrolifero e di gas, attrezzature per la manipolazione di prodotti chimici, tubazioni marine e ingegneria generale.la flangia può essere abbinata alle norme esistenti in materia di tubazioni e guarnizioniOgni lotto viene controllato per dimensioni, finitura e materiale prima di essere imballato in casse di legno per l'esportazione.
