Gomito Gr2 Titanio 90 Gradi ASME B16.9 Raccordo

Marchio:	LHTi
Numero modello:	LH-Ti10
MOQ:	5 PCS
Condizioni di pagamento:	L/C,D/P,T/T ecc.

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

ISO 9001:2015

Nome del prodotto:

Gomito in titanio Gr2 90 gradi

Materiale:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Standard:

ASTM 337 338,

OD:

DA 1/8" A 48"

Spessore della parete:

Sch5s a Sch160

Elaborazione:

Spingere

Applicazioni:

Collegamento del raccordo del tubo

PROVA dei terzi:

Disponibile

Servizio di elaborazione:

Fusolazione, saldatura, decollatura, taglio, punzonatura, forgiatura

Imballaggi particolari:

Imballaggio standard dell'esportazione, cassa del compensato fuori

Evidenziare:

Titanio Gr7 un gomito da 90 gradi

Gomito di titanio Sch160

Gomito di titanio adattantesi del tubo del collegamento

Descrizione del prodotto

Fitture in titanio di grado 2 con gomito a 90 gradi ASME B16.9

Un gomito a 90 gradi cambia la direzione di una condotta in un angolo retto ed è uno dei raccordi di saldatura a poppa più comuni.Il gomito di titanio ha una parete interna liscia e una piccola resistenza al flusso per il mezzo caldo, resistente agli acidi e agli alcali, ha una lunga durata di vita ed è conveniente da installare, quindi è ampiamente utilizzato nella lavorazione chimica, petrolio, industria leggera e pesante, energia elettrica, aerospaziale,costruzione navale e altre tecniche di baseQuesto apparecchio viene spinto ed estruso in Gr2, Gr7 e Gr12 per il collegamento a tubi di titanio senza saldatura o saldatura.

Specifiche tecniche

Nome del prodotto	gomito in titanio, 90 gradi
Materiale	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
Norme	ASME B16.9, ASME B363, ASTM B337 / B338
Diametro esterno	1/8 di pollice a 48 pollici
Spessore della parete	Sch5s a Sch160
Tipo	di larghezza uguale o superiore a 50 mm
Tecnica	di peso superiore a 20 g/m2
Applicazione	Connessione di installazione del tubo
Esame	Dimensione, resistenza alla trazione, UT, PT, composizione chimica, idrostatica, corrente vorticale, radiografica, spessore, PMI
Esame da parte di terzi	Disponibile

Proprietà meccaniche minime per grado

Grado	Resistenza alla trazione (MPa)	Forza di resa (MPa)	Allungamento (%)
Grado 1	240	138	24
Grado 2	345	275	20
Grado 7	345	275	20
Grado 12	483	345	18

Titanio 90 gradi Dimensioni del gomito (dimensioni selezionate)

NPS	Diametro esterno (mm)	Centro a faccia (mm)	Parete Sch10S (mm)	Parete Sch40S (mm)
1/2"	21.34	38.10	2.11	2.77
1"	33.40	38.10	2.77	3.38
2"	60.33	76.20	2.77	3.91
3"	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

Ispezione della qualità

Ogni gomito di titanio è controllato da ispezione dimensionale, prova di trazione, prova ad ultrasuoni (UT), prova di penetrazione (PT), ispezione di composizione chimica, prova idrostatica, ispezione di corrente vorticale,ispezione radiografica, controllo dello spessore e controllo PMI prima della spedizione.

Immagini del prodotto

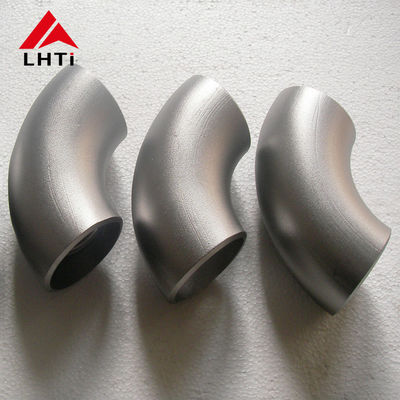

Gr2 titanium 90 degree elbow

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Applicazioni

Tubi chimici e petroliferi, centrali elettriche, sistemi aerospaziali e navali e raccordi generali per tubi industriali in cui una luce,resistente alla corrosione è richiesto un cambio di direzione di 90 gradiLe dimensioni, gli schemi delle pareti e i gradi dei materiali possono essere prodotti secondo il disegno o le specifiche standard.
