Titanio Slip On Flange Gr2 Gr12 RF lucidato

Marchio:	LIHUA
Numero modello:	LH-SO
MOQ:	5 pezzi
Prezzo:	US dollar $25/pc--US dollar $85/pc
Condizioni di pagamento:	L/C,T/T,Western Union
Capacità di fornitura:	5000 pc al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001, TUV etc.

Nome del prodotto:

flange di titanio SO

Standard:

ANSI / ASME B16.5

Materiale:

Gr2, Gr12

Applicazione:

Industria chimica

Superficie di tenuta:

Misurare:

1/2'~80' ((DN10~3600)

Pressione:

150#-2500#

Superficie:

Lucido

Tecnica:

Forgiato ed il CNC ha lavorato

Ispezione:

Test a ultrasuoni e rapporto di prova dei materiali EN10204.3.1

Imballaggi particolari:

Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione

Capacità di alimentazione:

5000 pc al mese

Evidenziare:

slittamento sulle flange del tubo

Slittamento sulla flangia alzata del fronte

Descrizione del prodotto

Flangia a scorrimento in titanio Gr2 Gr12 RF Lucidato

Questa flangia a scorrimento in titanio è una flangia a risalto (SO RF) con superficie lucida, forgiata e lavorata a CNC in titanio Gr2 e Gr12. Il design a scorrimento consente al tubo di scorrere attraverso il foro in modo che la flangia possa essere posizionata e saldata al tubo, il che la rende una scelta pratica per tubazioni a bassa pressione dove l'allineamento è facile e l'accesso per la saldatura è buono. Il titanio combina basso peso, alta resistenza ed eccellente resistenza alla corrosione, quindi la flangia è ampiamente utilizzata nell'industria chimica e in altri servizi corrosivi e marini dove l'acciaio al carbonio arrugginirebbe. Le dimensioni vanno da 1/2 pollice a 80 pollici (DN10 a DN3600) con classi di pressione da Classe 150 a 2500.

Specifiche Tecniche

Prodotto	Flangia a scorrimento in titanio (flangia SO)
Standard	ANSI / ASME B16.5, EN1092-1, JIS B2220, DIN 2627-2628
Materiale	Gr2, Gr12 (anche Gr1, Gr5, Gr7, Gr9)
Dimensione	da 1/2 pollice a 80 pollici (DN10 a DN3600)
Classe di pressione	Classe 150 a 2500; DIN PN6 a PN250
Superficie di tenuta	RF, FF, TG, RJ
Superficie	Lucidato
Tecnica	Forgiato e lavorato a CNC
Ispezione	Test ultrasonico e rapporto di prova materiale EN 10204 3.1

Opzioni disponibili

Articolo	Gamma
Dimensione nominale	da 1/2 pollice a 80 pollici (DN10 a DN3600)
Classe di pressione	Classe 150, 300, 600, 900, 1500, 2500
Grado del materiale	Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Faccia di tenuta	RF, FF, TG, RJ
Finitura superficiale	Lucidato, lavorato

Dimensioni flangia, Classe 150 (dimensioni selezionate, pollici)

Dim. Tubo Nom.	Diam. Flangia	Spess. Flangia	Diam. Risalto	N. Bulloni	Diam. Bulloni
1/2	3-1/2	7/16	1-3/8	9	2-3/8
8-1/2	4-1/4	9/16	6	9	2
6	11	3-5/8	4	9	4
9	15/16	6-3/16	8	11-3/4	6
11	1	8-1/2	8	11-3/4	8
11-3/4	1-1/8	10-5/8	8	11-3/4	Immagini del prodotto

Applicazioni

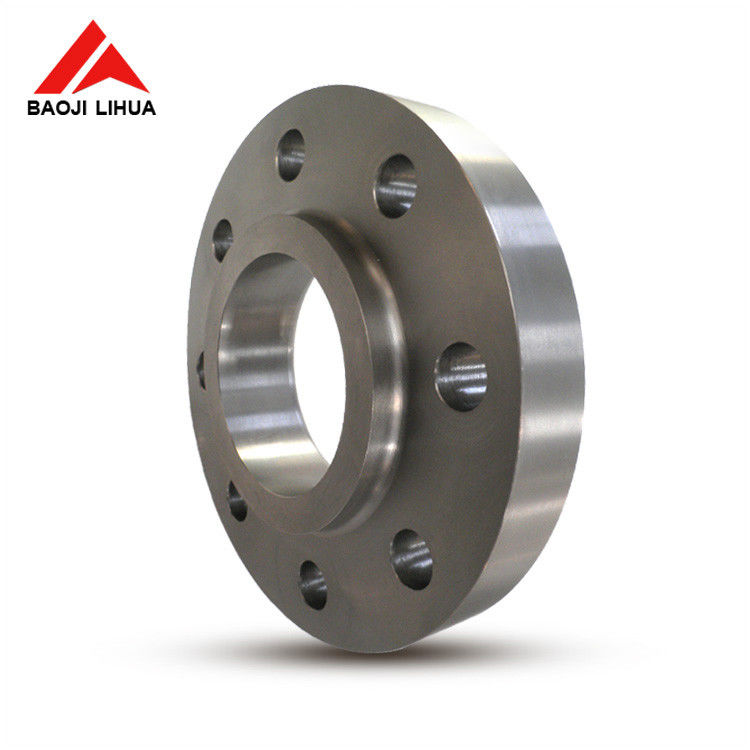

Gr2 Gr12 titanium slip on raised face flange

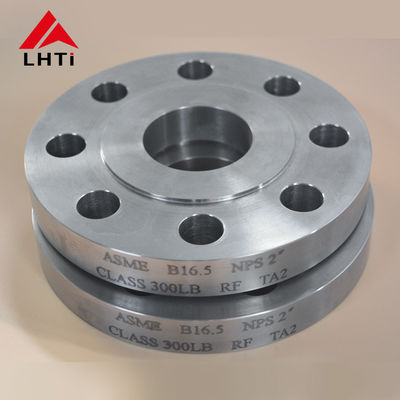

Polished titanium SO RF flange

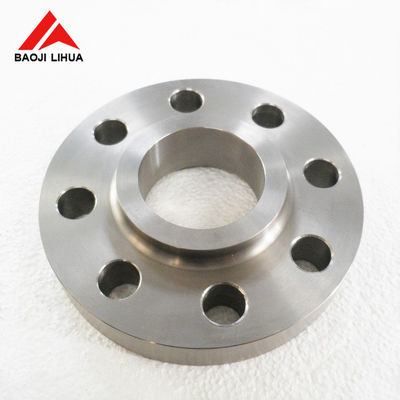

Titanium slip on flange ANSI B16.5

La flangia viene utilizzata per collegare tubi, valvole e attrezzature in servizi corrosivi. Gli usi tipici includono linee e recipienti di processo chimico, scambiatori di calore, impianti di desalinizzazione e trattamento delle acque, tubazioni marine e tubazioni industriali generali dove è richiesta una flangia leggera, robusta e priva di ruggine. Poiché il titanio è non magnetico e resistente all'acqua di mare e a molti acidi, la flangia è adatta anche per installazioni offshore e costiere. Dimensioni, classi di pressione, gradi e facce di tenuta possono essere prodotti secondo il disegno del cliente, e un rapporto di prova materiale EN 10204 3.1 viene fornito con test ultrasonico su richiesta.
