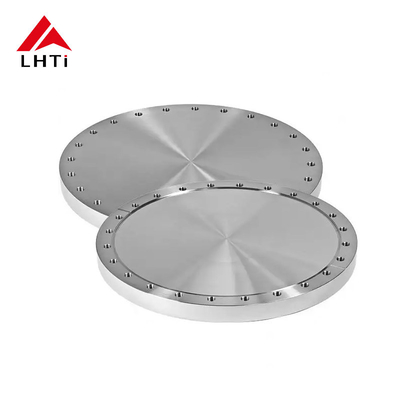

Flangia cieca in titanio Grado 5 ASME B16.5 Classe 150 con superficie rialzata per sistemi di tubazioni

Name: Flangia cieca in titanio Grado 5 ASME B16.5 Classe 150 con superficie rialzata per sistemi di tubazioni
Brand: Baoji Lihua Nonferrous Metals Co., Ltd.
SKU: Flangia cieca
Price: 1,503.00 USD
Availability: InStock

Marchio:	LHTi
Numero modello:	Flangia cieca
MOQ:	200 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di fornitura:	500 tonnellata/tonnellate al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001,CE,etc

Standard:

ASME B16.5, ASME B16.47, MSS SP-44, API 605

Utilizzo:

flange chimica

Sandard:

ANSI B16.5

Durabilità:

Eccellente

Applicazione:

Petrolio e gas, chimica, generazione di energia, marina, aerospaziale

Forma:

Squillo

processo:

Carrozzeria integrata forgiata

Materiali:

Grado 5 Grado 7

Tipo:

PL SO WN IF TH BL ecc

tecnologia:

Formazione a freddo, lavorazione a caldo e saldatura

Specifiche:

Completare

Temperatura di lavoro:

-60°C~250°C

Altezza della sezione:

Massimo 250 mm

Standard di materiale:

ASTMB381

Spessore della parete:

Sch10s Sch80s o più grande fino a Sch160s

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

500 tonnellata/tonnellate al mese

Evidenziare:

ASME B16.5 Flange cieca in titanio

Linee di tubazione Flange cieca in titanio

Classe 150: flange cieca in titanio

Descrizione del prodotto

ASME B16.5 BLRF Gr2 Gr5 Flangia cieca in titanio Classe 150 con superficie rialzata per tubazioni

ASME B16.5 BLRF Gr2 Gr5 Flangia cieca in titanio Classe 150 con superficie rialzata

ASME B16.5 è lo standard per flange e raccordi flangiati. La BLRF (Blind Flange Raised Face - Flangia cieca con superficie rialzata) è una flangia cieca specializzata con una superficie rialzata progettata per prestazioni di tenuta ottimali nelle applicazioni di tubazioni. Le designazioni Gr2 (Grado 2) e Gr5 (Grado 5) si riferiscono a specifici gradi di lega di titanio comunemente utilizzati nella produzione di flange.

Titanio di grado 2 (Gr2): Titanio puro commerciale che offre un'eccezionale resistenza alla corrosione con caratteristiche di resistenza moderata.
Titanio di grado 5 (Gr5): Lega di titanio contenente il 6% di alluminio e il 4% di vanadio, che fornisce una resistenza superiore mantenendo un'eccellente resistenza alla corrosione.
Classe di pressione 150: Progettato per sistemi di tubazioni che operano a pressioni fino a 150 psi in condizioni di temperatura ambiente.

Caratteristiche e applicazioni

Resistenza alla corrosione: Entrambe le leghe di titanio Gr2 e Gr5 offrono un'eccezionale resistenza alla corrosione in ambienti aggressivi, tra cui acqua di mare, prodotti chimici e acidi.
Elevato rapporto resistenza/peso: La lega di titanio Gr5 offre una resistenza superiore rispetto al Gr2, rendendola ideale per applicazioni che richiedono sia una costruzione leggera che un'elevata integrità strutturale.
Classe di pressione: La certificazione Classe 150 garantisce prestazioni affidabili in condizioni operative a bassa e media pressione.
Prestazioni di tenuta: Il design con superficie rialzata fornisce una superficie di tenuta migliorata se utilizzato con guarnizioni compatibili nei sistemi di tubazioni.

Confronto dei gradi di materiale

Caratteristica	Titanio Gr2	Titanio Gr5
Composizione	99,5% Titanio	90% Titanio + 6% Alluminio + 4% Vanadio
Resistenza alla trazione	275 MPa	900 MPa
Resistenza allo snervamento	240 MPa	850 MPa
Resistenza alla corrosione	Eccellente, soprattutto per l'acqua di mare e gli ambienti chimici	Eccellente, soprattutto per applicazioni ad alta sollecitazione
Applicazioni comuni	Trattamento chimico, marino, medico	Aerospaziale, petrolio e gas, offshore
Densità	4,43 g/cm³	4,43 g/cm³
Durezza	160 HB	330 HB
Allungamento	20%	10-12%

Classe di pressione ASME B16.5 150

Tipo di flangia	Classe 150	Classe 300	Classe 600
Pressione nominale (a 100°F)	150 psi	300 psi	600 psi
Temperatura massima (°F)	1000°F	1000°F	1000°F
Materiale	Titanio Gr2 / Titanio Gr5	Acciaio al carbonio	Acciaio inossidabile
Temperatura di progetto	1000°F	1000°F	1000°F
Applicazioni comuni	Impianti chimici, oleodotti, sistemi idrici	Industria pesante, centrali elettriche	Petrolchimico, sistemi industriali

Applicazioni di flange cieche per tubazioni

Applicazione	Titanio Gr2	Titanio Gr5
Sistemi di acqua di mare	Adatto per ambienti marini a bassa pressione	Adatto per ambienti marini ad alta pressione
Trattamento chimico	Eccellente per prodotti chimici corrosivi	Utilizzato in applicazioni chimiche corrosive ad alta resistenza
Petrolio e gas	Ideale per la resistenza alla corrosione negli oleodotti	Utilizzato in sistemi petroliferi offshore e ad alta pressione
Tubazioni per centrali elettriche	Ideale per scambiatori di calore e sistemi di desalinizzazione	Adatto per sistemi ad alta sollecitazione che richiedono un'elevata resistenza

Riepilogo

Le flange cieche in titanio ASME B16.5 Classe 150 BLRF Gr2 e Gr5 sono progettate per sistemi di tubazioni che richiedono prestazioni di tenuta e resistenza alla corrosione superiori, in particolare in ambienti difficili come applicazioni marine, trattamento chimico e operazioni di petrolio e gas.
Il titanio Gr2 è la scelta ottimale per le applicazioni in cui è richiesta una resistenza moderata combinata con un'eccezionale resistenza alla corrosione.
Il titanio Gr5 offre una maggiore resistenza meccanica ed è specificamente progettato per applicazioni industriali più impegnative.
