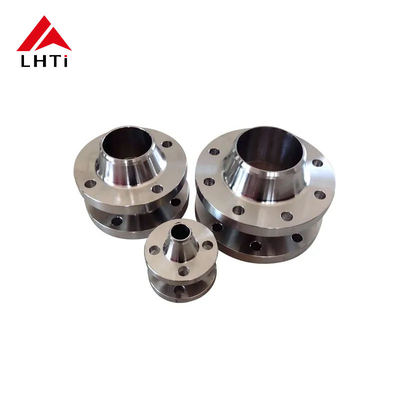

Ti Gr2 Gr5 Titanio ASME B16.5 Flanche di collo di saldatura WNRF classe 150 faccia sollevata per condotte

ASME B16.5 Classe 150 Gr1, Gr2 Flanche di collo di saldatura WNRF per tubi

Nei moderni sistemi di tubazione, la qualità e le prestazioni delle flange e dei raccordi a flange svolgono un ruolo vitale nel garantire l'integrità e la longevità dell'intero sistema.Uno degli standard più utilizzati per questi componenti èASME B16.5, che definisce le specifiche per le flange di tubi e gli accessori a flange.in quanto garantisce compatibilità e sicurezza in una varietà di applicazioni industrialiIn questo articolo, approfondiremoFlanze di titanio di grado 1 e di grado 2, concentrandosi suFlancelle di collo di saldatura a faccia sollevata (RFWN)con unClasse 150indice di pressione.

1.Visualizzazione della norma ASME B16.5

La norma ASME B16.5 descrive i requisiti di progettazione, dimensioni, materiali e prova per le flange di tubi e gli accessori a flange.1/2" a 24"La classe 150 è una delle classi più comuni per le applicazioni a bassa pressione.

2.Specificità del materiale: Titanio di grado 1 e grado 2

I due materiali specificati nella presente norma per i sistemi di tubazioni ad alte prestazioni sono:Grado 1- eGrado 2Le leghe di titanio sono preferite per il loro eccezionale rapporto resistenza/peso, resistenza alla corrosione e tolleranza alle alte temperature.rendendolo ideale per ambienti impegnativi come l'industria marina e chimica.

Titanio di grado 1 (titanio commercialmente puro)

• Resistenza alla corrosione: eccellente, soprattutto in ambienti neutri o leggermente corrosivi.
• Saldabilità: facilmente saldabile con tecniche standard.
• Forza: inferiore al grado 2, ma offre comunque prestazioni eccellenti nella maggior parte delle applicazioni.

Titanio di grado 2

• Resistenza alla corrosione: Superiore resistenza alla corrosione, specialmente nell'acqua di mare e in ambienti acidi.
• Forza: più resistente del grado 1, con prestazioni superiori in applicazioni ad alta tensione.
• Applicazioni: Ideale per lavorazioni chimiche, desalinizzazione e altri ambienti aggressivi.

3.Flancelle di collo di saldatura a faccia sollevata (WNRF)

IlFlancelle di collo di saldatura a faccia sollevata (RFWN)sono ampiamente utilizzati nei sistemi di tubazioni a causa delle loro eccellenti prestazioni di tenuta e della loro elevata resistenza.faccia sollevatacrea una superficie di tenuta ottimale quando associata a una guarnizione.Questo è particolarmente importante nelle applicazioni in cui la flangia deve resistere a pressioni elevate o in cui una perdita potrebbe causare un guasto del sistema.

• Caratteristiche principali delle flange RFWN:
  • Volto alzato: Una piccola area sollevata sopra il corpo della flange che consente una migliore tenuta con guarnizioni.
  • Collo di saldatura: un lungo collo che passa gradualmente dalla flangia al tubo, fornendo un collegamento robusto e migliorando la resistenza complessiva dell'articolazione.

Classificazione di pressione di classe 150

Le flange della classe 150 sono progettate per applicazioni a bassa pressione, con una pressione nominale massima di150 psiEssi sono comunemente utilizzati nei sistemi in cui la pressione è relativamente bassa e l'attenzione è rivolta all'affidabilità e alla prevenzione delle perdite.

4.Dimensioni delle fianchette del collo di saldatura a faccia sollevata (RFWN) della classe 150

Di seguito è riportata una tabella che illustra le dimensioni perClasse 150 Flancelle di collo saldate con faccia sollevatacome specificato dalla norma ASME B16.5:

5.Processo di fabbricazione per flange in titanio

Le flange in titanio, in particolare le leghe Gr1 e Gr2, subiscono diverse fasi critiche di produzione per garantire la loro qualità e affidabilità.

• Selezione del materiale: scegliere il grado di titanio appropriato (Gr1 o Gr2) in base all'applicazione.
• Formazione: Le billette di titanio vengono riscaldate e formate in forme di flange con tecniche di forgiatura o fusione.
• Fabbricazione meccanica: La lavorazione di precisione è effettuata per garantire dimensioni accurate, compresi il volto sollevato e i fori del bullone.
• Trattamento termico: Le leghe di titanio di grado 1 e di grado 2 sono sottoposte a trattamenti termici per migliorare le loro proprietà meccaniche.
• Finitura superficiale: Le flange sono lucidate per garantire una finitura liscia, soprattutto sulla superficie sollevata, per migliorare le prestazioni di tenuta.
• Ispezione e collaudo: Ogni flange è sottoposta a rigorosi controlli di qualità, inclusi ispezioni visive, controlli dimensionali e prove non distruttive per garantire l'assenza di difetti interni.

6.Applicazioni di flange in titanio di grado 1 e grado 2

Le flange in titanio sono utilizzate in una vasta gamma di settori, tra cui:

• Industria navale: per applicazioni in cui la resistenza alla corrosione nell'acqua di mare è fondamentale.
• Trasformazione chimica: per le condotte che trattano sostanze chimiche e acidi aggressivi.
• Aerospaziale: In ambienti in cui sono richiesti elevati rapporti forza/peso.
• Centrali elettriche: Per applicazioni ad alta temperatura e ad alta pressione.

Conclusione:

Flanche di tubi in titanio, specificatamente ASME B16.5 Gr1 e Gr2Flancelle di collo di saldatura a faccia sollevata (RFWN)con unClassificazione di classe 150, offrono una soluzione ideale per i sistemi di tubazioni a bassa pressione in cui l'affidabilità, la resistenza alla corrosione e la resistenza sono essenziali.e i processi di fabbricazione assicurano che queste flange forniscano un, connessione ad alte prestazioni in ambienti difficili.

aderendo agli standard ASME B16.5,gli ingegneri e i produttori possono garantire che i loro sistemi soddisfino i criteri di prestazione richiesti mantenendo al contempo sicurezza e durata in una varietà di applicazioni industriali.
