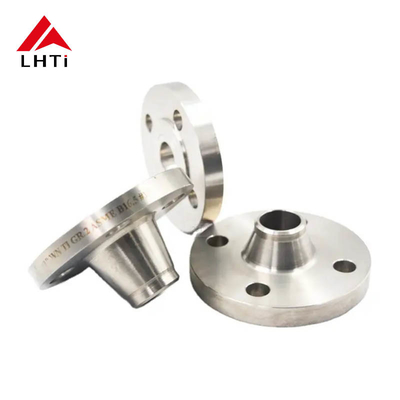

ASME B16.5 Classe 150 Gr1 Gr2 Gr7 WNRF Flanche di collo di saldatura con faccia sollevata per sistemi di tubazioni

Titanio ASME B16.5 Gr1 Gr2 Gr7 WNRF Flanche di collo di saldatura con faccia sollevata per sistemi di tubazioni

1. ASME B16.5 Flanche in titanio

ASME B16.5 è uno standard ampiamente riconosciuto sviluppato dalla American Society of Mechanical Engineers (ASME) per flange e accessori a flange.Questa norma copre flange per dimensioni da 1/2 pollice a 24 pollici e pressioni nominali da 150 a 2500 psiLe flange in titanio realizzate in conformità con la norma ASME B16.5 sono utilizzate in applicazioni in cui le eccezionali proprietà di resistenza alla corrosione, resistenza e leggerezza del titanio sono essenziali.

2.Specifica per la flangia di collo di saldatura in titanio della classe 150

3Diversi gradi di titanio

4- Vantaggi dell' uso di flange in titanio

Un legame forte e affidabile

• Maggiore resistenza: la progettazione di una flangia del collo della saldatura, con il suo collo conico che passa gradualmente nel tubo, fornisce un collegamento forte e senza soluzione di continuità.Questo conificazione riduce al minimo la concentrazione di tensione al giunto e assicura un trasferimento regolare di pressione e tensioni dal tubo alla flange.
• Nessun aumento di tensione: a causa del continuo affineamento dal collo alla flangia, la saldatura è meno soggetta alla formazione di aumento di tensione, riducendo il rischio di guasto sotto pressione.

Miglioramento della resistenza alle perdite

• Transizione liscia: la transizione graduale della flangia del collo della saldatura garantisce un foro interno liscio, che riduce al minimo le turbolenze e la probabilità di perdite.Questa levigatezza è particolarmente importante nei sistemi ad alta pressione o ad alta temperatura in cui le perdite potrebbero avere gravi conseguenze per la sicurezza e il funzionamento.
• Distribuzione della pressione: la progettazione consente una migliore distribuzione della pressione, specialmente in applicazioni critiche in cui le perdite sarebbero pericolose o costose.

Facilità di manutenzione

• Riutilizzabilità: le flange di collo di saldatura possono essere riutilizzate in molti casi perché la flange e il tubo sono saldati insieme in modo da poter essere facilmente tagliati e ri-saldaturi se necessario.Questo è particolarmente utile nei sistemi in cui potrebbe essere necessario smontare e rimontare nel corso degli anni.
• Meno probabilità di guasto: a causa del forte collegamento e dell'elevata resistenza alla stanchezza, le flange del collo di saldatura hanno generalmente una durata di vita più lunga e richiedono meno manutenzione frequente.

Versatilità nelle applicazioni

• Varietà di livelli di pressione: le flange per collo di saldatura sono disponibili in vari livelli di pressione, rendendole adatte a una vasta gamma di applicazioni, da sistemi a bassa pressione a sistemi ad alta pressione.
• Adattabili a diverse dimensioni e materiali: possono essere utilizzati in sistemi con diverse dimensioni e materiali dei tubi, rendendoli versatili per molte applicazioni industriali, comprese quelle ad alta temperatura,di alta pressione, e ambienti corrosivi.
• Varietà di opzioni di saldatura: la progettazione della flangia del collo della saldatura consente diversi tipi di metodi di saldatura, come la saldatura a boccone o la saldatura a presa,a seconda dei requisiti specifici della domanda.

Maggiore durata in ambienti difficili

• Resistenza alla corrosione: le flange del collo di saldatura sono spesso fabbricate con materiali altamente resistenti alla corrosione (ad esempio acciaio inossidabile, acciai in lega o rivestimenti specializzati).Questo li rende ideali per l'uso in ambienti difficili, compresi gli impianti chimici, i sistemi marini e i gasdotti.
• Resistenza alle alte temperature e alle alte pressioni: possono resistere a temperature e pressioni di funzionamento elevate senza compromettere l'integrità strutturale,rendendoli adatti ad applicazioni critiche nelle centrali elettriche, raffinerie e altre industrie in cui le condizioni estreme sono comuni.

Riduce la stanchezza e lo stress

• Sentiero di flusso liscio: la progettazione conica della flangia del collo della saldatura garantisce che la tensione e la pressione del tubo siano distribuite uniformemente, riducendo il rischio di stanchezza nel tempo.Questo rende le flange del collo di saldatura ideali per applicazioni ad alto stress in cui le vibrazioni, di espansione termica o di sollecitazione meccanica è un problema.
• Elimina la concentrazione di stress: a differenza di altre flange che possono avere angoli taglienti o transizioni brusche, le flange a collo di saldatura eliminano i punti di concentrazione di stress,rendendo la connessione più resistente a carichi e condizioni variabili.

Migliore allineamento e adattamento

• Allineamento di precisione: la progettazione della flangia del collo della saldatura garantisce che il tubo e la flangia si allineino con precisione, il che si traduce in una saldatura più precisa e più forte.Questo riduce la possibilità di problemi di allineamento durante l'installazione e garantisce una migliore tenuta complessiva.

5Diversi tipi di titanio

6.Confezione di flange di collo di saldatura in titanio

Le flange di collo di saldatura in titanio sono utilizzate in varie industrie, tra cui petrochimico, petrolio e gas, generazione di energia, trasporto di liquidi sfusi, prodotti chimici, prodotti farmaceutici, produzione di pasta e carta,tessuti e altri. Le flange del collo di saldatura in titanio sono confezionate per garantire che non ci siano danni durante la spedizione. In caso di esportazione, l'imballaggio standard per l'esportazione viene effettuato in scatola di compensato. Le marcature possono essere effettuate come richiesto.
