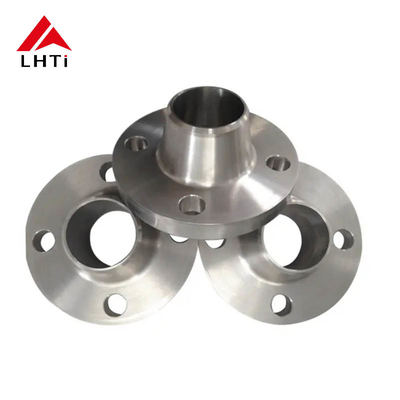

ASME B16.5 Gr2 Gr5 Titanio Saldatura Collo Flange WNRF Faccia sollevata Per l'industria petrolifera e del gas

ASME B16.5 Gr2 Gr5 Titanio Saldatura Collo Flange WNRF Faccia sollevata Per l'industria petrolifera e del gas

1. ASME B16.5 Flanche in titanio

ASME B16.5 è uno standard ampiamente riconosciuto sviluppato dalla American Society of Mechanical Engineers (ASME) per flange e accessori a flange.Questa norma copre flange per dimensioni da 1/2 pollice a 24 pollici e pressioni nominali da 150 a 2500 psiLe flange in titanio realizzate in conformità con la norma ASME B16.5 sono utilizzate in applicazioni in cui le eccezionali proprietà di resistenza alla corrosione, resistenza e leggerezza del titanio sono essenziali.

2Proprietà principali del titanio e delle sue leghe

Il titanio e le sue leghe sono apprezzati per la loro eccezionale resistenza alla corrosione, il rapporto forza/peso e le prestazioni ad alta temperatura.

Grado 2: titanio commercialmente puro con buona resistenza alla corrosione in una vasta gamma di ambienti.

Grado 5 (Ti-6Al-4V): lega di titanio con alta resistenza e resistenza alla corrosione moderata.

Grado 12 (Ti-0.3Mo-0.8Ni): offre un equilibrio tra resistenza e resistenza alla corrosione, specialmente in ambienti aggressivi.

Le flange in titanio sono tipicamente utilizzate in sistemi che coinvolgono sostanze chimiche aggressive, acqua di mare o ambienti in cui le flange in acciaio tradizionali potrebbero corrodersi o fallire.

3Diversi gradi di titanio

4- Vantaggi dell' uso di flange in titanio

Un legame forte e affidabile

• Maggiore resistenza: la progettazione di una flangia del collo della saldatura, con il suo collo conico che passa gradualmente nel tubo, fornisce un collegamento forte e senza soluzione di continuità.Questo conificazione riduce al minimo la concentrazione di tensione al giunto e assicura un trasferimento regolare di pressione e tensioni dal tubo alla flange.
• Nessun aumento di tensione: a causa del continuo affineamento dal collo alla flangia, la saldatura è meno soggetta alla formazione di aumento di tensione, riducendo il rischio di guasto sotto pressione.

Miglioramento della resistenza alle perdite

• Transizione liscia: la transizione graduale della flangia del collo della saldatura garantisce un foro interno liscio, che riduce al minimo le turbolenze e la probabilità di perdite.Questa levigatezza è particolarmente importante nei sistemi ad alta pressione o ad alta temperatura in cui le perdite potrebbero avere gravi conseguenze per la sicurezza e il funzionamento.
• Distribuzione della pressione: la progettazione consente una migliore distribuzione della pressione, specialmente in applicazioni critiche in cui le perdite sarebbero pericolose o costose.

Facilità di manutenzione

• Riutilizzabilità: le flange di collo di saldatura possono essere riutilizzate in molti casi perché la flange e il tubo sono saldati insieme in modo da poter essere facilmente tagliati e ri-saldaturi se necessario.Questo è particolarmente utile nei sistemi in cui potrebbe essere necessario smontare e rimontare nel corso degli anni.
• Meno probabilità di guasto: a causa del forte collegamento e dell'elevata resistenza alla stanchezza, le flange del collo di saldatura hanno generalmente una durata di vita più lunga e richiedono meno manutenzione frequente.

Versatilità nelle applicazioni

• Varietà di livelli di pressione: le flange per collo di saldatura sono disponibili in vari livelli di pressione, rendendole adatte a una vasta gamma di applicazioni, da sistemi a bassa pressione a sistemi ad alta pressione.
• Adattabili a diverse dimensioni e materiali: possono essere utilizzati in sistemi con diverse dimensioni e materiali dei tubi, rendendoli versatili per molte applicazioni industriali, comprese quelle ad alta temperatura,di alta pressione, e ambienti corrosivi.
• Varietà di opzioni di saldatura: la progettazione della flangia del collo della saldatura consente diversi tipi di metodi di saldatura, come la saldatura a boccone o la saldatura a presa,a seconda dei requisiti specifici della domanda.

Maggiore durata in ambienti difficili

• Resistenza alla corrosione: le flange del collo di saldatura sono spesso fabbricate con materiali altamente resistenti alla corrosione (ad esempio acciaio inossidabile, acciai in lega o rivestimenti specializzati).Questo li rende ideali per l'uso in ambienti difficili, compresi gli impianti chimici, i sistemi marini e i gasdotti.
• Resistenza alle alte temperature e alle alte pressioni: possono resistere a temperature e pressioni di funzionamento elevate senza compromettere l'integrità strutturale,rendendoli adatti ad applicazioni critiche nelle centrali elettriche, raffinerie e altre industrie in cui le condizioni estreme sono comuni.

Riduce la stanchezza e lo stress

• Sentiero di flusso liscio: la progettazione conica della flangia del collo della saldatura garantisce che la tensione e la pressione del tubo siano distribuite uniformemente, riducendo il rischio di stanchezza nel tempo.Questo rende le flange del collo di saldatura ideali per applicazioni ad alto stress in cui le vibrazioni, di espansione termica o di sollecitazione meccanica è un problema.
• Elimina la concentrazione di stress: a differenza di altre flange che possono avere angoli taglienti o transizioni brusche, le flange a collo di saldatura eliminano i punti di concentrazione di stress,rendendo la connessione più resistente a carichi e condizioni variabili.

Migliore allineamento e adattamento

• Allineamento di precisione: la progettazione della flangia del collo della saldatura garantisce che il tubo e la flangia si allineino con precisione, il che si traduce in una saldatura più precisa e più forte.Questo riduce la possibilità di problemi di allineamento durante l'installazione e garantisce una migliore tenuta complessiva.

5Diversi tipi di titanio

6Applicazioni

Industria chimica e petrolchimica

• Resistenza alla corrosione: le leghe di titanio sono resistenti alla corrosione, rendendole adatte per la manipolazione di sostanze chimiche corrosive come l'acido solforico e l'acido cloridrico.
• Connessioni a gasdotti: utilizzate nelle condotte che trasportano sostanze chimiche e gas corrosivi, garantendo connessioni sicure ad alta pressione.
• Reattori e vasi: comunemente utilizzati nei reattori chimici, nelle colonne di distillazione e in altre apparecchiature.

Applicazioni marine e offshore

• Sistemi per l'acqua di mare: Le leghe di titanio resistono alla corrosione dell'acqua di mare e sono ampiamente utilizzate negli impianti di desalinizzazione dell'acqua di mare e nei sistemi di raffreddamento marino.
• Piattaforme petrolifere e di gas: applicate in condotte sottomarine e altri impianti offshore.

Aerospaziale

• Ambienti ad alta temperatura: l'elevata resistenza e la resistenza alle temperature delle leghe di titanio le rendono idonee per i sistemi di propulsione e combustibile degli aeromobili e dei veicoli spaziali.
• Riduzione del peso: le flange del collo di saldatura in titanio forniscono resistenza riducendo il peso, che è fondamentale nelle applicazioni aerospaziali.

Industria energetica

• Centrali nucleari: utilizzate nei sistemi di raffreddamento, scambiatori di calore e reattori.
• Centrali termiche e geotermiche: le leghe di titanio sono utilizzate in ambienti ad alta temperatura e pressione per garantire un funzionamento stabile a lungo termine.

Industria petrolifera e del gas

• Tubi ad alta pressione: adatti a gasdotti e oleodotti, garantendo l'integrità della tenuta sotto pressioni estremamente elevate.
• Compressione e stoccaggio dei gas: utilizzato in ambienti con gas ad alta pressione e corrosivi, come il solfuro di idrogeno (H2S).

Farmaceutico e biotecnologia

• Sistemi sterili: le leghe di titanio sono utilizzate nei reattori e nei sistemi di filtrazione nell'industria farmaceutica e biotecnologica a causa della loro biocompatibilità.

Impianti di desalinizzazione dell'acqua di mare

• Resistenza alla corrosione nell'acqua di mare: le flange del collo di saldatura in titanio sono comunemente utilizzate nei processi di desalinizzazione dell'acqua di mare, dove possono resistere all'esposizione a lungo termine alla corrosione dell'acqua salata.

Industria alimentare e delle bevande

• Requisiti igienici: la non reattività del titanio lo rende ideale per le apparecchiature di lavorazione alimentare, garantendo la sicurezza dei prodotti e i processi privi di contaminazione.

Applicazioni biomediche

• Dispositivi medici: le leghe di titanio sono comunemente utilizzate in strumenti e impianti medici a causa della loro non reattività con il corpo umano.

Scambiatori di calore

• Efficiente trasferimento di calore: le flange di collo di saldatura in titanio sono ampiamente utilizzate negli scambiatori di calore, dove possono resistere a fluidi corrosivi e mantenere un efficiente trasferimento di calore.
