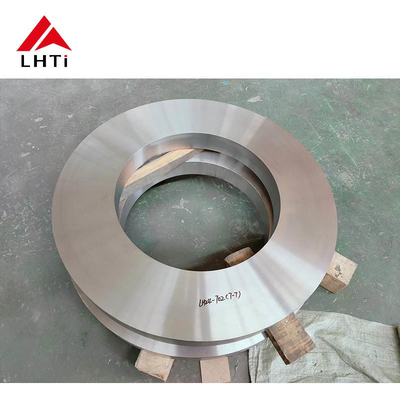

Ti Gr5 Gr7 Flanges in titanio ASME B16.5 Classe 150 Flat Flange Slip On Flange SORF per applicazioni industriali

Ti Gr5 Gr7 Flanges in titanio ASME B16.5 Classe 150 Flat Flange Slip On Flange SORF per applicazioni industriali

Introduzione del prodotto: ASME B16.5 Flanchetta di titanio a scivolo

La flangia di titanio a scivolo ASME B16.5 è un tipo di flangia progettata per fornire una connessione sicura per i tubi in una varietà di settori, in particolare dove la resistenza alla corrosione, il peso leggero,e la forza sono critiche. fabbricato in conformità alla norma ASME B16.5, che disciplina la progettazione, il materiale e le dimensioni delle flange utilizzate nei sistemi di tubazioni,la flangia di titanio a scivolo è particolarmente adatta a sistemi a media pressione e ambienti in cui la resistenza alla corrosione è primariaL'impiego di leghe di titanio per queste flange garantisce elevate prestazioni e durata, rendendole una soluzione preziosa in settori quali la trasformazione chimica, la marina, l'aerospaziale, lae generazione di energia.

Le flange in titanio, realizzate con leghe di titanio, sono molto apprezzate in diversi settori per le loro eccezionali proprietà.elevato rapporto resistenza/pesoEssi eccellono in ambienti difficili in cui la corrosione chimica è un problema, rendendoli indispensabili in industrie come il petrolio, la trasformazione chimica,e altri che richiedono prestazioni materiali robuste

Classi di titanio:

• Grado 5 (Ti-6Al-4V): noto per il suo elevato rapporto resistenza/peso, resistenza alla corrosione e versatilità in varie applicazioni tra cui l'aerospaziale, la marina e la lavorazione chimica.
• Grado 7 (Ti-0.2Pd): offre un'eccellente resistenza alla corrosione, in particolare nei cloruri e negli ambienti riducenti, rendendolo adatto per la lavorazione chimica, la desalinizzazione e le applicazioni marine.

La norma ASME B16.5:

• Questa norma specifica le dimensioni, le tolleranze, i materiali, la marcatura e i requisiti di prova per le flange dei tubi e gli accessori a flange.5 Classe 150 indica una pressione nominale di 150 libbre per pollice quadrato, che è una pressione comune per le flange utilizzate in applicazioni a bassa pressione.

Titanio Slip On Flange (SORF):

• Una flangia a scivolo è un tipo di flangia che scivola sopra l'estremità della tubazione e viene quindi saldata in posizione.È più facile da allineare rispetto alle flange di collo di saldatura e fornisce un foro liscio che riduce al minimo le turbolenze e l'erosione all'interno della condotta.
• Faccia sollevata: la faccia sollevata aiuta a creare una tenuta tra la flangia e il tubo di collegamento o il montaggio con guarnizioni, garantendo un collegamento senza perdite.

Titanio di grado 5 (Ti-6Al-4V):

Composizione: il titanio di grado 5 è una lega alfa-beta composta per il 90% da titanio, per il 6% da alluminio e per il 4% da vanadio.Questa composizione fornisce un equilibrio di proprietà che la rendono la lega di titanio più utilizzata.

Forza: offre un ottimo rapporto forza/peso, che lo rende adatto per applicazioni aerospaziali, navali e industriali in cui la resistenza al peso leggero è fondamentale.

Resistenza alla corrosione: il titanio di grado 5 ha una buona resistenza alla corrosione, anche se non è così elevato come il titanio puro (grado 1).

Resistenza alle temperature: mantiene le sue proprietà a temperature elevate, rendendolo adatto per applicazioni in turbine a gas, sistemi di scarico e altri ambienti ad alta temperatura.

Applicazioni: Componenti aerospaziali (terrazzi, motori a reazione), attrezzature navali, impianti medici, componenti automobilistici, attrezzature sportive e macchinari industriali.

Titanio di grado 7 (Ti-0,15Pd):

Composizione: il titanio di grado 7 è una lega di titanio con aggiunta dello 0,15% di palladio, che ne aumenta la resistenza alla corrosione.

Resistenza alla corrosione: il titanio di grado 7 è altamente resistente alla corrosione in ambienti riducenti e leggermente ossidanti, compresi i cloruri.

Saldabilità: offre una buona saldabilità, che lo rende adatto per applicazioni che richiedono fabbricazione e assemblaggio.

Forza: il titanio di grado 7 ha una resistenza inferiore rispetto al titanio di grado 5, ma è comunque adeguato per molte applicazioni.

Applicazioni: lavorazione chimica, desalinizzazione, ambiente marino e altre applicazioni in cui è richiesta una resistenza alla corrosione superiore.Viene utilizzato anche in impianti medici in cui la biocompatibilità e la resistenza alla corrosione sono fondamentali..

Caratteristiche chiave della flangia di titanio a scivolo ASME B16.5

1. Materiale:
   La flangia a scivolo in titanio è realizzata principalmente in titanio di grado 2 (Ti Gr 2) o titanio di grado 5 (Ti-6Al-4V), offrendo una resistenza superiore alla corrosione e un'elevata resistenza.Il grado 2 è il tipo di titanio puro più utilizzato in commercio, noto per la sua eccellente resistenza alla corrosione, saldabilità e resistenza, mentre il grado 5 (Ti-6Al-4V) è una lega che offre una maggiore resistenza e resistenza alla stanchezza,adatti ad applicazioni di grande richiesta.

2. Disegno:

   • Il design scivoloso consente di inserire il tubo attraverso il foro della fianchetta, quindi saldare sia all'interno che all'esterno del tubo.Questo design rende più facile da installare rispetto ad altri tipi di flange come flange collo saldatura.
   • Pressione nominale: disponibile in una serie di classi di pressione, come 150#, 300#, 600# e altre, a seconda dell'applicazione e della tolleranza di pressione richiesta.
   • Fori per bulloni: la flangia presenta fori preperforati per accogliere bulloni per il fissaggio sicuro ad altri componenti del sistema.

3. Resistenza alla corrosione:
   Il titanio è noto per la sua eccezionale resistenza a una vasta gamma di ambienti corrosivi, tra cui acqua salata, acidi e sostanze chimiche.Questo lo rende particolarmente utile nelle industrie in cui la corrosione può avere un impatto significativo sull'integrità e le prestazioni dei sistemi di tubazione.

4. Leggere:
   Il titanio è molto più leggero dell'acciaio e di altri metalli comunemente utilizzati nelle flange, rendendolo più facile da maneggiare, trasportare e installare, specialmente nei sistemi che richiedono quantità significative di tubazioni.

5. Resistenza alla temperatura e alla pressione:
   Il titanio ha prestazioni eccellenti in una vasta gamma di temperature e pressioni di funzionamento.rendendoli ideali sia per sistemi ad alta pressione che ad alta temperatura.

6. Dimensioni e tolleranze:
   La norma ASME B16.5 specifica requisiti dimensionali precisi per le flange, garantendo che soddisfino gli standard di compatibilità e prestazioni.Queste specifiche assicurano un corretto montaggio con altri componenti, quali tubi, bulloni e guarnizioni.

Confezioni in titanio

Prevenzione della ruggine

• VCI (Volatile Corrosion Inhibitor) Wrapping: le flange in titanio sono avvolte in carta VCI per evitare qualsiasi corrosione superficiale durante il trasporto.Questo materiale rilascia un vapore chimico che forma uno strato protettivo sulle superfici metalliche.
• Rivestimento con grasso o olio: per proteggere le superfici delle flange può essere applicato uno strato leggero di grasso o olio, soprattutto quando vengono trasportate su lunghe distanze o conservate per lunghi periodi.

Protezione fisica

• Bubble Wrap o Foam: Ogni flange è tipicamente avvolta in una bobina o circondata da schiuma per proteggere dall'impatto durante il trasporto.
• Separatori di cartone: quando più flange sono confezionate in una sola scatola, vengono utilizzati separatori di cartone per evitare che si toccino e potenzialmente si graffino o si danneggiano a vicenda.

Imballaggio esterno robusto

• Casse in legno o scatole in compensato: le flange in titanio vengono spesso spedite in scatole in legno o scatole in compensato, che offrono una protezione robusta dai danni meccanici e sono impilabili,facilitare una manipolazione più semplice e sicura.
• Palettizzazione: per ordini di grandi dimensioni, le flange possono essere paletizzate.

Impermeabilizzazione

• Lastre di plastica: le casse o le scatole esterne sono spesso coperte da spesse lastre di plastica per proteggersi dall'umidità, specialmente in ambienti umidi o umidi.

Etichettatura e documentazione

• Etichettatura chiara: ogni confezione è chiaramente etichettata con istruzioni per la movimentazione, numeri di parti e dettagli sulla destinazione per garantire una gestione corretta e per facilitare il tracciamento.
•
• Documentazione per l'assicurazione della qualità: certificati di qualità, relazioni di prova dei materiali,e i certificati di conformità sono spesso inclusi nell'imballaggio o forniti separatamente per garantire la tracciabilità e la conformità alle norme del settore.

Vantaggi della flangia di titanio a scivolo ASME B16.5

1. Installazione conveniente:
   Il disegno scivoloso riduce la complessità dell'installazione e i costi, rispetto a tipi di flange più complessi come le flange a collo di saldatura.e la saldatura viene eseguita all'interno e all'esterno della fianchetta per fissarla.

2. Maggiore resistenza e longevità:
   La resistenza alla corrosione intrinseca del titanio assicura che queste flange offrano prestazioni a lungo termine in ambienti difficili,che porta a minori esigenze di manutenzione e una durata di vita più lunga del sistema di tubazioni.

3. Ridotto peso:
   Rispetto alle flange in acciaio o in acciaio inossidabile, le flange in titanio sono significativamente più leggere,che facilita la movimentazione e riduce il peso complessivo del sistema di tubazioni, un aspetto importante per le applicazioni nel settore aerospaziale e marittimo.

4. Miglioramento della sicurezza:
   Con la resistenza del titanio contro le crepe, le buche e la corrosione, l'uso di flange di titanio a scivolo aumenta la sicurezza complessiva del sistema,in particolare nelle industrie critiche come la trasformazione chimica e l'energia nucleare.

5. Versatilità:
   Le flange di titanio sono estremamente versatili e possono essere utilizzate in una vasta gamma di settori, tra cui:

   • Trattamento chimico: a causa della loro resistenza alle reazioni chimiche e alla corrosione, le flange di titanio sono ideali per le condotte che trasportano sostanze chimiche aggressive.
   • Marino: il titanio è ampiamente utilizzato in ambienti marini in cui la resistenza alla corrosione dell'acqua di mare è essenziale.
   • Generazione di energia: le flange in titanio resistono alle alte temperature e sono utilizzate in impianti a combustibile fossile, centrali nucleari e sistemi di energia geotermica.
   • Aerospaziale: il rapporto forza/peso del titanio lo rende prezioso in sistemi ad alte prestazioni come aerei e veicoli spaziali.

Applicazioni delle flange di titanio a scivolo ASME B16.5

1. Industria chimica e petrolchimica:
   La flangia di titanio è comunemente utilizzata nei reattori chimici, nei sistemi di tubazioni e nei vasi di stoccaggio per il trasporto di liquidi e gas corrosivi.La capacità delle flange di resistere all'esposizione a sostanze chimiche come l'acido solforico, acido cloridrico e cloro li rende ideali per queste applicazioni.

2. Sistemi marini:
   In sistemi offshore e marini, la corrosione dell'acqua di mare rappresenta una sfida significativa.e piattaforme petrolifere offshore, dove la resistenza all'acqua salata e ad altri elementi corrosivi è fondamentale.

3. Aerospaziale e Aviazione:
   I sistemi aerospaziali richiedono componenti in grado di gestire condizioni estreme di pressione e temperatura pur rimanendo leggeri.e sistemi di scarico, in cui sia la riduzione del peso che la forza sono importanti.

4. Energia nucleare e energia industriale:
   Le centrali elettriche utilizzano flange di titanio in sistemi di tubazioni soggetti a temperature elevate, pressione e sostanze chimiche aggressive.La loro durata e le loro prestazioni le rendono idonee per i sistemi di raffreddamento, scambiatori di calore e altri componenti per la generazione di energia.

5. Trasformazione degli alimenti e delle bevande:
   Le flange di titanio non reattivo sono utilizzate nei sistemi di produzione di alimenti e bevande, garantendo che non si verifichi alcuna contaminazione nella lavorazione di prodotti sensibili come latticini, bevande,o farmaceutici.
