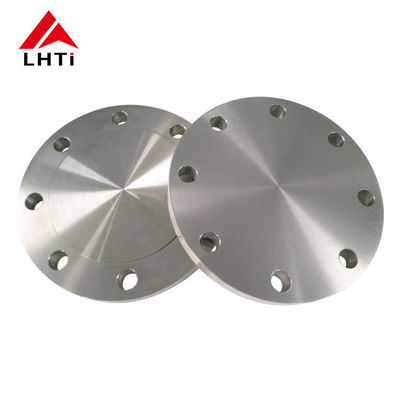

ASME B16.5 Flange cieca in titanio classe 150 grado 2 grado 5 BLRF a faccia sollevata per sistemi di condotte

3. Gradi di ASME B16.5 Titanio Blind Flange classe 150

Flanze cieche in titaniosono comunemente utilizzati nei sistemi di tubazioni a causa della loro resistenza, leggerezza e eccellente resistenza alla corrosione.ciascuna su misura per applicazioni e ambienti specifici.

1. Titanio di grado 1:Conosciuto per la sua elevata duttilità, il titanio di grado 1 è il più morbido e formabile di tutti i gradi di titanio puramente commercializzati.E' usato soprattutto in applicazioni che richiedono una resistenza alla corrosione superiore in ambienti come l'industria chimica..

2.

3. Titanio di grado 2:Questo è il grado di titanio più utilizzato. Offre un buon equilibrio tra resistenza e duttilità, con un'eccellente resistenza alla corrosione.comprese le flange per sistemi di tubazioni.

4.

5. Titanio di grado 5 (Ti 6Al-4V):Si tratta di una classe di leghe e la più comunemente utilizzata di tutte le leghe di titanio.Il titanio di grado 5 è utilizzato in applicazioni ad alta resistenza in cui è richiesta sia la resistenza al calore che alla corrosione.

6.

7. Titanio di grado 7:Questo grado, caratterizzato da un'eccellente saldabilità e fabbricabilità, comprende il palladio per una maggiore resistenza alla corrosione, in particolare contro gli acidi riducenti e l'attacco localizzato negli alogenuri caldi.

8.

9. Titanio di grado 12:Questo grado offre una maggiore resistenza al calore e resistenza rispetto ad altri gradi puramente commercializzati.

10.

11. Titanio di grado 23 (Ti 6Al-4V ELI):Questo grado è simile al grado 5 ma ha interstiziali extra bassi (ELI), rendendolo preferibile per una maggiore resistenza alla frattura e una migliore duttilità.E' spesso usato in applicazioni mediche ed è anche adatto per flange in casi critici, applicazioni di fascia alta.

4.Specifiche per la flangia cieca in titanio di classe 150 ASME B16.5

5Vantaggi delle flange cieche in titanio di ASME B16.5:

Flanze cieche in titanio ASME B16.5offrono diversi vantaggi per soddisfare esigenze industriali specifiche:

Chiusura e sigillamento:Le flange cieche sono utilizzate per chiudere l'estremità di un sistema di tubazioni, fornendo una solida barriera che impedisce il flusso attraverso la condotta.o quando una sezione della condotta non è in usoLe flange cieche in titanio, conformi alle norme ASME B16.5, garantiscono una chiusura sicura e una sigillatura efficace, riducendo al minimo il rischio di perdite o contaminazione.

Resistenza alla corrosione:La resistenza alla corrosione intrinseca del titanio rende le flange cieche in titanio ASME B16.5 ideali per l'uso in ambienti corrosivi.,garantire l'affidabilità a lungo termine e ridurre i requisiti di manutenzione.

Alto rapporto forza/peso:Il titanio possiede un rapporto resistenza/peso superiore rispetto all'acciaio, il che consente prestazioni robuste mantenendo il peso complessivo della flangia e del sistema di tubazioni inferiore.Questa caratteristica è utile nelle applicazioni in cui la riduzione del peso è fondamentale, quali l'industria aerospaziale e marina.

Resistenza alla temperatura:Le flange cieche in titanio mantengono le loro proprietà meccaniche e la loro resistenza alla corrosione a temperature elevate,che li rende adatti per applicazioni ad alta temperatura in industrie quali la trasformazione chimica, petrochimica e generazione di energia.

Biocompatibilità:Come gli altri componenti in titanio, le flange cieche in titanio ASME B16.5 sono biocompatibili e non tossiche, rendendole adatte per applicazioni farmaceutiche, alimentari,e le industrie mediche in cui la purezza e la sicurezza dei prodotti sono essenziali.

Lunga vita e durevolezza: Le flange cieche in titanio offrono un'eccellente durata e resistenza alla degradazione nel tempo, garantendo una durata di vita più lunga rispetto ad altri materiali.Questa durata riduce la frequenza di sostituzione e il tempo di fermo associato, contribuendo alla redditività complessiva.

Versatilità nelle applicazioni:Le flange cieche in titanio ASME B16.5 sono versatili e possono essere utilizzate in una vasta gamma di applicazioni, tra cui, a titolo esemplificativo, la lavorazione chimica, la raffinazione di petrolio e gas, l'aerospaziale, la marina,e fabbricazione di attrezzature mediche.

Facilità di manutenzione:Le flange cieche in titanio sono relativamente facili da installare e mantenere grazie alla loro resistenza alla corrosione e alla loro durata.Questa facilità di manutenzione si traduce in minori interruzioni operative e minori costi del ciclo di vita.

6. confezioni di flange cieca in titanio

Prevenzione della ruggine

• VCI (inhibitore di corrosione volatile) Avvolgimento: flange in titanioI materiali sono avvolti in carta VCI per evitare la corrosione della superficie durante il trasporto, che rilascia un vapore chimico che forma uno strato protettivo sulle superfici metalliche.
• Rivestimento di grasso o di olio:Per proteggere le superfici delle flange si può applicare uno strato leggero di grasso o olio, soprattutto quando vengono trasportate su lunghe distanze o conservate per lunghi periodi.

Protezione fisica

• Fabbricazione a partire da fibre di fibra sintetica:Ogni flange è in genere avvolta in una bombola o circondata da schiuma per proteggere dall'impatto durante il trasporto.
• Dispositivi per il trattamento di acque reflue:Quando più flange sono confezionate in una sola scatola, vengono utilizzati separatori di cartone per evitare che si toccino e potenzialmente si graffiano o si danneggiano a vicenda.

Imballaggio esterno robusto

• Casse di legno o scatole di compensato: flange di titaniosono spesso spediti in scatole di legno o in scatole di compensato, che forniscono una protezione robusta dai danni meccanici e sono impilabili, facilitando una manipolazione più facile e sicura.
• Palettizzazione:Per ordini di grandi dimensioni, le flange possono essere palletizzate. Ogni pallet è solitamente avvolto per fissare le scatole durante la movimentazione e la spedizione.

Impermeabilizzazione

• Fogli di plastica:Le casse o le scatole esterne sono spesso ricoperte di una spessa lastra di plastica per proteggersi dall'umidità, specialmente in ambienti umidi o umidi.

Etichettatura e documentazione

• Etichettatura chiara:Ogni confezione è chiaramente etichettata con le istruzioni per la manipolazione, i numeri delle parti e i dettagli della destinazione per garantire una gestione corretta e per facilitare il tracciamento.
•
• Documentazione di garanzia della qualità:I certificati di qualità, i rapporti di prova dei materiali e i certificati di conformità sono spesso inclusi nell'imballaggio o forniti separatamente per garantire la tracciabilità e la conformità alle norme del settore.

7. Ispezioni di flange cieche in titanio

Controllo visivo (VT):Ciò comporta l'ispezione visiva della superficie della saldatura e della flange per rilevare eventuali difetti visibili come crepe, porosità o profili di saldatura non adeguati.

Prova ad ultrasuoni (UT):Questa tecnica utilizza onde sonore ad alta frequenza per rilevare difetti interni all'interno del materiale, come vuoti, inclusioni o crepe.

Test radiografici (RT):Questo metodo utilizza i raggi X o i raggi gamma per produrre immagini della struttura interna della saldatura e della flangia.

Test di particolato magnetico (MT):La MT viene utilizzata per rilevare difetti superficiali e quasi superficiali nei materiali ferromagnetici.questo metodo potrebbe non essere applicabile a meno che non ci siano materiali magnetici nelle vicinanze o rivestimenti che possono essere magnetizzati.

Test di penetrazione/penetrazione dei coloranti (PT):Il PT consiste nell'applicare un colorante penetrante sulla superficie della saldatura e quindi rimuovere il colorante in eccesso per rivelare i difetti di rottura superficiale.

Test di corrente di eccitazione (ET):L'ET utilizza l'induzione elettromagnetica per rilevare difetti superficiali e quasi superficiali in materiali conduttivi come il titanio.

Emissioni acustiche (AE):L'AE consiste nel monitoraggio delle emissioni acustiche da un materiale sotto stress per rilevare cambiamenti indicativi di difetti come crepe o perdite.
