PN 10 DIN 2501 Flange in lamiera di titanio Gr2 Gr7 per condotte ad alta pressione

Marchio:	LHTi
Numero modello:	Piatto di titanio
MOQ:	5 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union
Capacità di fornitura:	5000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Shaanxi, Cina

Certificazione:

ISO9001,CE,etc

Standard del prodotto:

DIN 2501 Flange in piastra di titanio

Tecnologia:

Formazione a freddo, lavorazione a caldo e saldatura

Pressione:

PN 10

Processo:

Fondere, forgiare, lavorare, ecc.

Trattamento superficiale:

Polire, sabbiare, anodizzare, ecc.

Superficie:

Polito

Tipi di volto:

RF, FF, TG, RJ ecc.

Materiale:

Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 ecc.

Superficie di sigillamento:

RF, FF, TG, RJ ecc.

Applicazione:

Produzione chimica, petrolio e gas, aerospaziale

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

5000 pezzi al mese

Evidenziare:

DIN 2501 Flange in piastra di titanio

PN 10 Flange in lamiera di titanio

Tubi ad alta pressione Flange in lamiera di titanio

Descrizione del prodotto

DIN 2501 Piastra di flangia in titanio Gr2 Gr7 PN10 PLRF Piastra di flangia per tubi a faccia sollevata Piastra di flangia per sistemi di tubazioni

1.Produzione Introduzione della flangia in piastra di titanio DIN2501

Flancelle di piastresono un tipo di flange piatta, circolare e tipicamente realizzata in materiali come acciaio al carbonio, acciaio inossidabile o titanio.o aperture dei vasi a pressioneEcco alcune caratteristiche chiave e usi delle flange di piastra:

Flancelle di piastrehanno una forma piatta e circolare, senza una faccia sollevata o sporgenze, che li rende facili da allineare e adatti alle applicazioni in cui la tenuta è ottenuta con una guarnizione a faccia intera.Essi sono disponibili in diversi spessori a seconda delle esigenze di pressione dell'applicazione. Le flange di piastra più spesse possono gestire pressioni più elevate. Le flange di piastra sono fabbricate con dimensioni standard come il diametro esterno (OD), il diametro interno (ID), il diametro del cerchio del bullone (BCD),e numero di fori di bulloneQueste dimensioni sono conformi alle norme industriali quali le norme ASME B16.5 o DIN.

con una lunghezza di 20 mm o più ma non superiore a 50 mmLe flange, realizzate in leghe di titanio, sono molto apprezzate in diversi settori per le loro eccezionali proprietà.elevato rapporto resistenza/pesoEssi eccellono in ambienti difficili in cui la corrosione chimica è un problema, rendendoli indispensabili in settori come il petrolio, la trasformazione chimica,e altri che richiedono prestazioni materiali robuste.

La chiave della loro utilità è la resistenza innata del titanio alla corrosione, garantendo longevità e affidabilità in condizioni operative difficili.Le flange in titanio presentano anche un'eccellente resistenza alla stanchezza e al sollevamentoLa loro facilità di lavorazione e di installazione aumenta ulteriormente il loro fascino.fornire soluzioni pratiche per varie applicazioni industriali.

DIN2501 Flanche in lamiera di titaniosi riferisce a un tipo specifico di flange in titanio conforme alle norme DIN (Deutsches Institut für Normung).Le norme DIN sono norme tecniche tedesche utilizzate in vari settori per garantire la compatibilità, l'intercambiabilità e la qualità dei prodotti.Flanche di piastre di titaniosono un tipo specifico di flange utilizzato nei sistemi di tubazioni per collegare i tubi ad altri tubi, attrezzature o valvole.Sono caratterizzati da un design piatto senza faccia di tenuta sollevata e da una costruzione tipicamente più spessa rispetto ad altri tipi di flange, che fornisce una resistenza e una rigidità sufficienti per il fissaggio e la tenuta dei bulloni.

2. Gradi di DIN 2501 Flange in piastra di titanio

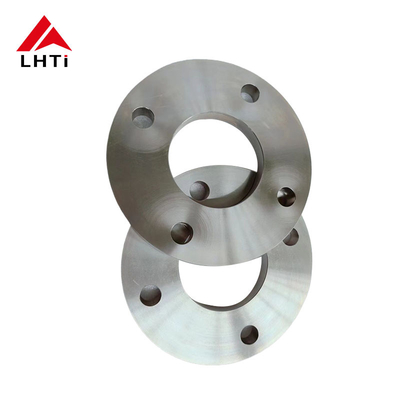

PN 10 DIN 2501 Flange in lamiera di titanio Gr2 Gr7 per condotte ad alta pressione 0

Titanio puramente commerciale:
- Grado 2 (UNS R50400): è il grado di titanio più utilizzato a causa della sua eccellente resistenza alla corrosione, formabilità e saldabilità.È adatto a una vasta gamma di applicazioni industriali in cui sono richieste una resistenza moderata e una buona resistenza alla corrosione.
Leghe di titanio:
- Grado 5 (Ti-6Al-4V, UNS R56400): è la lega di titanio più comunemente utilizzata, nota per la sua elevata resistenza, proprietà leggere e eccellente resistenza alla corrosione.marino, e industria chimica.
- Grado 7 (UNS R52400): noto per la sua eccellente saldabilità e resistenza alla corrosione in ambienti riducenti e leggermente ossidanti, il titanio di grado 7 è spesso utilizzato nelle attrezzature di lavorazione chimica.
- Grado 12 (UNS R53400): Questa lega di titanio offre un'eccellente resistenza alla corrosione in ambienti altamente ossidanti ed è adatta per la lavorazione chimica e le applicazioni marine.
- Grado 23 (Ti-6Al-4V ELI, UNS R56401): simile al grado 5, ma con un contenuto extra basso di interstiziale (ELI),Le leghe di titanio di grado 23 sono utilizzate in applicazioni mediche e aerospaziali in cui sono richieste biocompatibilità e elevata resistenza.

3.Specifiche per la flangia in piastra di titanio DIN2501 PN10

Dimensione nominale del tubo	diametro di	Flanch Dia	Identificazione della flangia	Tricolore di flange	Dia di Bolt Cirlce	Numero di	Diagramma dei buchi di bullone	Peso
Dimensione nominale del tubo	diametro di	Flanch Dia	Identificazione della flangia	Tricolore di flange	Dia di Bolt Cirlce	Numero di	Diagramma dei buchi di bullone	Scaffalatura	CIGNO
DN	Pipe	D	D5	B	K.	buchi	D2	Peso totale	Peso totale
15	21.30	95	22.00	14	65	4	14	0.67	0.71
20	26.90	105	27.60	16	75	4	14	0.93	1.01
25	33.70	115	34.40	16	85	4	14	1.11	1.23
32	42.40	140	43.10	16	100	4	18	1.62	1.81
40	48.30	150	49.00	16	110	4	18	1.85	2.09
50	60.30	165	61.10	18	125	4	18	2.46	2.88
65	76.10	185	77.10	18	145	4	18	2.99	3.65
80	88.90	200	90.30	20	160	8	18	3.61	4.61
100	114.30	220	115.90	20	180	8	18	3.99	5.65
125	139.70	250	141.60	22	210	8	18	5.41	8.13
150	168.30	285	170.50	22	240	8	22	6.55	10.44
175	193.70	315	196.10	24	270	8	22	8.42
200	219.10	340	221.80	24	295	12	22	8.97	16.48
250	273.00	405	276.20	26	355	12	26	12.76	23.99
300	323.90	460	327.60	28	410	12	26	16.60	30.73
350	355.60	520	359.70	30	470	16	26	24.08	42.56
400	406.40	580	411.00	32	525	16	30	30.20	60.68
450	457.00	640	462.30	38	585	20	30	41.67	71.74
500	508.00	715	513.60	38	650	20	33	52.87	96.4
600	610.00	840	616.50	42	770	20	36	77.58	145.6
700	711.00	910	716.00	44	840	24	36	77.13
800	813.00	1025	818.00	50	950	24	39	106.35
900	914.00	1125	920.00	54	1050	28	39	125.39
1000	1016.00	1255	1022.00	60	1170	28	42	177.99

4Perché scegliamo le flange in piastra di titanio nelle applicazioni?

Flanche di piastre di titaniosono scelti in vari settori soprattutto a causa delle loro proprietà e vantaggi unici che li rendono adatti a applicazioni specifiche in cui altri materiali potrebbero non avere prestazioni efficaci.

Il titanio presenta un'eccezionale resistenza alla corrosione, specialmente in ambienti aggressivi come l'acqua di mare, la lavorazione chimica e le applicazioni marine.Questa resistenza alla corrosione contribuisce a prolungare la durata di vita delle attrezzature e riduce i costi di manutenzione.

Il titanio ha un elevato rapporto resistenza/peso, che lo rende significativamente più resistente di molti altri metalli come acciaio inossidabile o leghe di alluminio, pur essendo molto più leggero.Questa proprietà e' cruciale nell'aerospaziale., marittime e automobilistiche, dove il risparmio di peso è fondamentale.

Il titanio è biocompatibile e non tossico, il che lo rende ideale per impianti medici come impianti ortopedici e strumenti chirurgici.Si integra bene con il corpo umano e riduce al minimo il rischio di reazioni avverse.

- Sì.Il titanio conserva le sue proprietà meccaniche a temperature elevate, rendendolo adatto per applicazioni in cui è richiesta la stabilità termica.Questo comprende i componenti aerospaziali e i processi industriali che comportano un'elevata temperatura..

- Sì.Il titanio ha un basso coefficiente di espansione termica, simile a quello dell'acciaio inossidabile.garantire l'affidabilità nelle applicazioni critiche.

- Sì.Il titanio è noto per la sua durabilità e la sua lunga durata, anche in condizioni di funzionamento difficili.nonostante il suo costo iniziale più elevato rispetto ad altri materiali.

Le flange in piastra di titanio sono preferite in settori in cui la loro combinazione unica di proprietà è essenziale, come l'aerospaziale, la lavorazione chimica, gli impianti di desalinizzazione e le piattaforme petrolifere offshore.

5.Il processo di produzione delle flange di lamiera di titanio

Selezione del materiale:

Lega di titanio: il processo inizia con la selezione della lega di titanio appropriata in base ai requisiti dell'applicazione.15Pd), scelti per le loro proprietà meccaniche specifiche, resistenza alla corrosione e altre caratteristiche rilevanti.

Taglio e modellazione:

Preparazione della materia prima: le barre o le barre di titanio vengono tagliate in lunghezze adeguate in base alle dimensioni richieste della flange.

Forgia o laminatura: il materiale in titanio viene riscaldato a una temperatura ottimale e modellato utilizzando tecniche di forgia o laminatura per formare i vuoti iniziali della flange.Questo include la formazione del collo e della faccia della flange.

Lavorazione:

Tornitura e fresatura: i blocchi di titanio forgiati o laminati sono sottoposti a lavorazioni di precisione.Questo include la rotazione per ottenere il diametro esterno desiderato (OD) e la fresatura per creare la faccia della flange (faccia sollevata), faccia piatta o giunto tipo anello secondo le specifiche ASME B16.5).

Perforazione: nella flangia vengono perforati fori per accogliere i bulloni e garantire un corretto allineamento con i tubi di collegamento.

Preparazione della saldatura:

Scalatura: le estremità della flangia del collo della saldatura, in particolare l'area in cui si collega al tubo, sono bisellate per facilitare la saldatura.

Saldatura:

Processo di saldatura: le flange del collo di saldatura in titanio sono generalmente saldate utilizzando la saldatura TIG (Tungsten Inert Gas) o metodi simili adatti alle leghe di titanio.La saldatura viene eseguita con cura per mantenere un'atmosfera protetta (argon o elio) per evitare contaminazione e ossidazione, che può compromettere la resistenza alla corrosione del titanio.

Ispezione della saldatura: l'ispezione post-saldura comprende metodi di prova non distruttiva (NDT) come la prova del penetrante del colorante o la prova ad ultrasuoni per verificare l'integrità delle saldature.

Trattamento termico (se necessario):

Il trattamento termico è effettuato mediante un trattamento termico di ricottura, che consente di ridurre le tensioni residue.

Ispezione finale e prova:

Ispezione delle dimensioni: ogni flangia del collo della saldatura subisce rigorosi controlli dimensionali per garantire che soddisfi tolleranze e specifiche precise, comprese quelle stabilite dalla norma ASME B16.5.

Ispezione visiva e superficiale: le ispezioni visive assicurano l'assenza di difetti o imperfezioni superficiali che potrebbero influenzare le prestazioni o l'integrità.

Prova di pressione: può essere effettuata una prova di pressione idrostatica o pneumatica per verificare l'integrità della pressione e la resistenza alle perdite della flange in condizioni specificate.

Trattamento superficiale e finitura:

Rivestimento superficiale: a seconda dell'applicazione, possono essere applicati trattamenti superficiali come la passivazione o l'anodizzazione per migliorare ulteriormente la resistenza alla corrosione o migliorare la finitura superficiale.

Marcatura e identificazione: ogni flange è contrassegnata con informazioni essenziali quali il grado del materiale, le dimensioni, la classe di pressione e l'identificazione del fabbricante per la tracciabilità.

Imballaggio e trasporto:

Una volta che le ispezioni e i test sono stati completati in modo soddisfacente, le flange del collo di saldatura in titanio vengono accuratamente confezionate per evitare danni durante il trasporto e lo stoccaggio.Sono poi spediti ai clienti o ai centri di distribuzione.

6Norme comuni per le flange in titanio

Nome del prodotto	Flangelle di titanio
Intervallo di dimensioni	1/2" (15 NB) a 48" (1200 NB)
Classe/classificazione della pressione	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ecc.
Norme / Dimensioni	ANSI/ASME B16.5, B16.47 Serie A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605
Tipi di superficie della flangia / tipo di connessione	Flancetta a faccia piatta (FF), Flancetta a faccia sollevata (RF), Flancetta ad anello (RTJ), Flancetta a fascia, Flancetta maschile e femminile (M&F), Flancetta a lingua e gola grande e piccola (T&G)
Dimensioni	ANSI B16.5, ANSI B16.47 serie A & B, ASA, API-605, MSS SP44, AWWA, disegni personalizzati
Disegno personalizzato	Secondo il vostro disegno. AS, BS, ANSI, DIN, JIS. Configurazioni uguali e riducenti.
Certificati di prova dei materiali (MTC)	Conformemente alle norme EN 10204 3.2 e EN 10204 3.1, Certificati di prova che certificano la NACE MR0175, la NACE MR0103
Certificati di prova	Rapporto di prova radiografica al 100%, EN 10204/3.1B, certificato delle materie prime, rapporto di ispezione da parte di terzi, ecc.
Esami	Macchina di prova idrostatica, spettrografo a lettura diretta, rivelatore di difetti trasonico UI, rivelatore a raggi X, rivelatore di particelle magnetiche
Apparecchiature / macchine	Macchine da stampa, macchine da spinta, macchine da piegatura, macchine da sabbiatura, macchine elettriche per la rifinitura, ecc.
Rivestimento	Vernice antirughe, Vernice nera al petrolio, gialla trasparente, zincata, galvanizzata a freddo e a caldo
Origine	India / USA / Giappone / Europa occidentale / Corea
Applicazioni/Uso	Offshore, petrolio, costruzione navale, sistema idrico, gas naturale, progetti di tubazioni, energia elettrica, ecc.
Rete principale di esportazione	Stati Uniti, Regno Unito, Qatar, Messico, Nigeria, Arabia Saudita, Kuwait, Iran, Kazakistan, Bahrain, Vietnam, Indonesia, Norvegia, Ghana, Colombia, Azerbaijan, Libia.

7Applicazioni della flangia in piastra di titanio DIN2501

Costruzione di oleodotti:Utilizzato per unire sezioni di condotte, garantendo connessioni sicure e prive di perdite durante il trasporto di fluidi.
Rafinerie e impianti petrolchimici:Installato in unità di lavorazione per il collegamento di recipienti, reattori e scambiatori di calore, dove la resistenza alle sostanze chimiche corrosive è essenziale.
Piattaforme offshore:Utilizzato nelle piattaforme di trivellazione offshore e nelle piattaforme di produzione per resistere agli ambienti marini e alle dure condizioni meteorologiche.
Impianti di trattamento del gas:Utilizzato in compressori, pompe e valvole per mantenere l'integrità operativa e la sicurezza.
