Dettagli del prodotto
Luogo di origine: La Cina Baoji
Marca: LHTi
Certificazione: ISO9001:2015
Numero di modello: COSÌ flangia
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5
Prezzo: USD$25/pcs--USD$80/pcs
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: giorno feriale 10
Capacità di alimentazione: 5000pcs al mese
Materiale: |
F2 F7 F12 |
Norma: |
ANSI 16,5 |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
Tipo: |
COSÌ flangia |
applicazione: |
accessori per tubi |
Prova: |
UT% PT% |
Superficie: |
lucidato |
Nome di prodotto: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 COSÌ slittano sulla flangia di titanio rf Ø2» 300# |
Materiale: |
F2 F7 F12 |
Norma: |
ANSI 16,5 |
Superficie di tenuta: |
Rf, FF, TG, RJ ecc. |
Tipo: |
COSÌ flangia |
applicazione: |
accessori per tubi |
Prova: |
UT% PT% |
Superficie: |
lucidato |
Nome di prodotto: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 COSÌ slittano sulla flangia di titanio rf Ø2» 300# |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 COSÌ slittano sulla flangia di titanio rf Ø2» 300#
Lo slittamento di titanio sulla flangia è ampiamente usato in petrochimico, petrolio e gas, produzione di energia, trasporto liquido, chimico in serie, farmaceutico, pasta-carta e carta, tessuti ed altre industrie. Tutte le nostre flange di titanio sono fabbricate secondo le norme internazionali. Le flange di titanio sono imballate per assicurare che non siano danneggiate durante la spedizione. Per l'esportazione, l'imballaggio standard dell'esportazione è fatto in contenitori di compensato. Tutte le flange di titanio sono segnate con il grado, il lotto nessun, la dimensione, il grado ed il nostro modello depositato. Inoltre accettiamo le marcature su misura sulle flange di titanio.
Slittamento di titanio dell'ANSI B16.5 sulla flangia
Nome di prodotto: Del titanio flangia COSÌ
Norma: ANSI/ASME B16.5
Materiale: Gr1 Gr2 Gr5 Gr7 Gr12
Applicazione: Industria chimica
Superficie di tenuta: Rf, FF, TG, RJ ecc.
Dimensione: 1/2 ' ~80" (DN10~3600)
Pressione: 150#-2500#
Superficie: Lucidato
Tecnica: Forgiato ed il CNC ha lavorato
Ispezione: UT% PT%
Certificato: ISO9001, TUV ecc.
MOQ: 1PC
| Slittamento di titanio dell'ANSI B16.5 sulla classe 150 della flangia | |||||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente | Diametro del hub. Alla base | Diametro sollevato del fronte. | No. dei fori | Diametro. Dei bulloni | Diametro. Della circonferenza del bullone | Diametro del foro. | Lunghezza tramite il hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4,07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14,14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16,16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18,18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20,20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24,25 | 3-1/4 |
| Slittamento del titanio dell'ANSI B 16,5 sulla classe 300 della flangia | |||||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente | Diametro del hub. Alla base | Diametro sollevato del fronte. | No. dei fori | Diametro. Dei bulloni | Diametro. Della circonferenza del bullone | Diametro del foro. | Lunghezza tramite il hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1,09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1,36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1,70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1,95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2,44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2,94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3,57 | 1-11/16 |

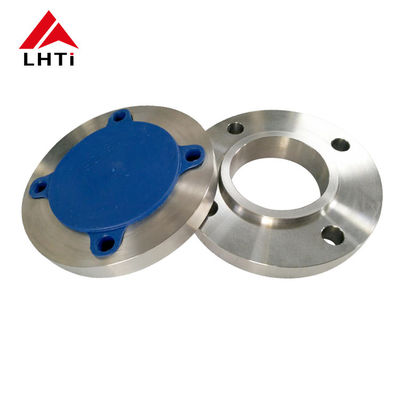

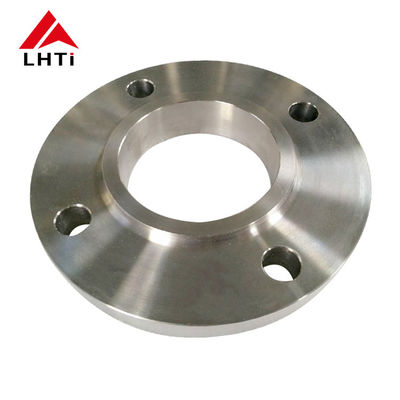

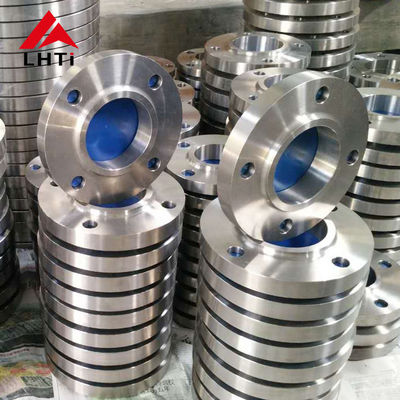

Immagini dettagliate dello slittamento di titanio dell'ANSI B16.5 sulla flangia
Pacchetto della flangia di titanio
