Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LIHUA
Certificazione: ISO9001, TUV etc.
Numero di modello: LH-WN
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 pezzi
Prezzo: US dollar $25/pc--US dollar $85/pc
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: 3-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5000 PCS al mese
Nome del prodotto: |
Termini di stucco in titanio |
Norme: |
ASME B16.9 |
Materiale: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Tipo: |
Modello corto, modello lungo. |
Dimensione: |
NPS1/2′′-48′′ (DN15-1200) |
Spessore della parete: |
Sch10s Sch80s o più grande fino a Sch160s |
Superficie: |
Decorazione, lucidatura, sabbiatura |
Tecnica: |
senza cuciture/saldato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |
Nome del prodotto: |
Termini di stucco in titanio |
Norme: |
ASME B16.9 |
Materiale: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Applicazione: |
Industria chimica |
Tipo: |
Modello corto, modello lungo. |
Dimensione: |
NPS1/2′′-48′′ (DN15-1200) |
Spessore della parete: |
Sch10s Sch80s o più grande fino a Sch160s |
Superficie: |
Decorazione, lucidatura, sabbiatura |
Tecnica: |
senza cuciture/saldato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |
GR2 Titanio Stub Finisce prezzo ASME B16.9
1La nostra Compagnia.
Come produttore leader di prodotti in titanio da oltre 16 anni, abbiamo esportato flange in titanio in molti paesi, tra cui Italia, Russia, Turchia e Cile, ecc.La qualità dei nostri prodotti è ampiamente riconosciutaQuindi dovresti avere fiducia nella nostra compagnia.
2. Informazioni sul prodotto della flangia di collo di saldatura in titanio
Materiale:Gr1, Gr2, Gr5, Gr7, Gr12
Standard:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Dimensione:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Tecnica: senza cuciture / saldate /Frosciati e lavorati con macchine CNC
Vantaggi:
Informazioni sul prodotto delle estremità di stub in titanio di grado 2
Grado:GR1 GR2 GR5 GR7 GR9 GR12
Standard:ASME B16.9
Tipo:Modello corto, modello lungo.
Techique:Semi di legno
Dimensione:NPS1/2′′-48′′ (DN15-1200)
Spessore della parete:Sch10s Sch80s o più grande fino a Sch160s
Superficie:Decorazione, lucidatura, sabbiatura
Vantaggi delle estremità in titanio di grado 2
Bassa densità
Alta resistenza
Eccellente resistenza alla corrosione
Buona conducibilità termica
Produzione di precisione
Leggerezza
Ottimo rapporto resistenza/peso
Resistenza alle alte temperature
Resistenza alle basse temperature
Lunga durata di vita

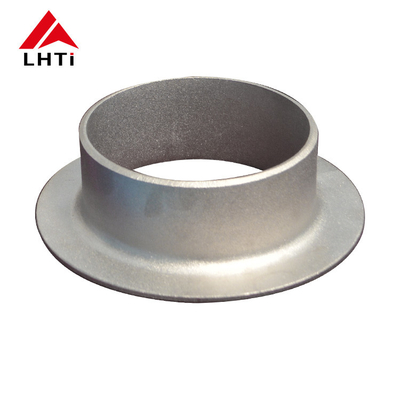

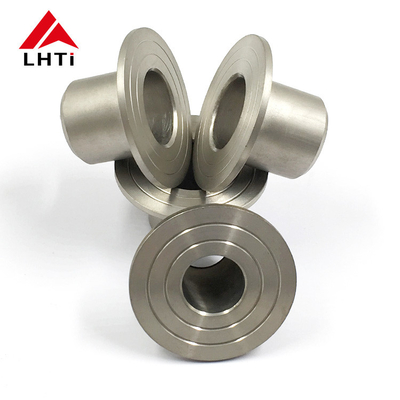

Immagini dettagliate delle estremità dei stub di titanio di grado 2
Applicazione di estremità di stub in titanio di grado 2
Tubi ad alta pressione nell'industria petrolifera e del gas
Apparecchi per la lavorazione della pasta e della carta
Ingegneria navale e costruzione navale
Servizi di acqua e acqua di mare
Processi chimici che coinvolgono mezzi ossidanti e acidi ossidanti
Caratteristiche di costruzione, norme e vantaggi delle estremità in titanio GR2
Le estremità di raccordo in titanio di grado 2 sono raccordi saldati a fusole realizzati in titanio di grado 2 (UNS R50400) puramente commerciale.come mostrato nella figura 1Il diametro esterno e lo spessore della parete della sezione dritta del tubo devono essere uguali a quelli del tubo.Lo spessore del cerchio P non deve essere inferiore allo spessore nominale della parete del tubo tIl diametro del giro G è conforme alla superficie meccanica standard della flange RF. I filetti devono essere disposti tra le sezioni di tubo sovrapposte e rette per evitare concentrazioni di tensione.Il raggio del filetto R corrisponde al raggio determinato per la flange o la guarnizione.
Specifica per la classe 300 Termini a stucco di titanio
| Dimensione delle estremità | ||||||||||
| Nom. Pipa Dimensione |
Flange Dia. | Flancia spessa. | Hub Dia, alla base. | La faccia di Dia sollevata. | Hub Dia, a Weld Point. | - No, no, no, no. di Fori |
- Dia. - Grazie. Di Fabbricazione a partire da: |
Di. di Cerchio di bullone |
Borsa - Dia. - Grazie. |
Distanze Attraverso Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

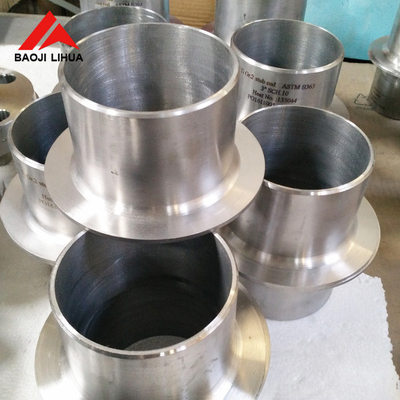

4. Immagini dettagliate diTermini di stucco in titanio
(2) Prova diTermini di stucco in titanio
5Prodotti connessi di flange di collo di saldatura in titanio
6- Tutti i test della flangia del collo in titanio
Prova visiva (VT)
Test a ultrasuoni (UT)
Test radiografici (RT)
Prova di particelle magnetiche (MT)
Test di penetrazione/penetrazione dei coloranti (PT)
Test di corrente di vortice (ET)
Emissioni acustiche (AE)
7. Requisiti di trazione diTermini di stucco in titanio
| Grado | Resistenza alla trazione (min) | Forza del rendimento (min) | Allungamento ((%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
