Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LIHUA
Certificazione: ISO9001, TUV etc.
Numero di modello: LH-BL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: US dollar $30/pc--US dollar $80/pc
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: 3-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5000 pc al mese
Nome di prodotto: |
Flangia cieca di titanio dell'ANSI |
Norma: |
ANSI B16.5 |
Materiale: |
gr2, gr7, gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf |
dimensione: |
NPS 1/2» - NPS 24" (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
lucidato |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |
Nome di prodotto: |
Flangia cieca di titanio dell'ANSI |
Norma: |
ANSI B16.5 |
Materiale: |
gr2, gr7, gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf |
dimensione: |
NPS 1/2» - NPS 24" (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
lucidato |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |

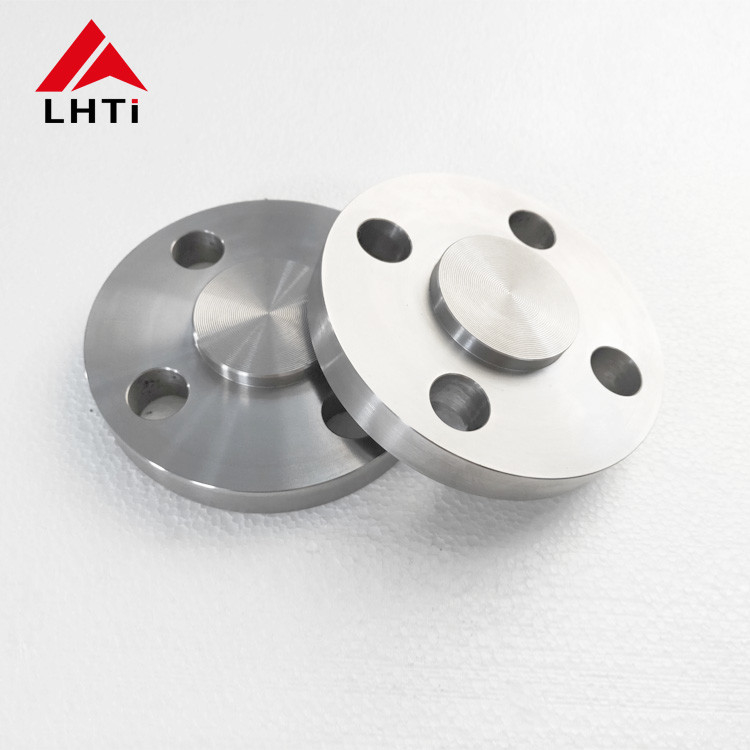

Flange cieche di titanio
La flangia di BL è inoltre sa come flangia cieca. È una forma del collegamento di flangia. È realmente una flangia senza un foro nel mezzo. Una delle sue funzioni è di bloccare l'estremità della conduttura e l'altra è di facilitare la rimozione di detriti nella conduttura durante la manutenzione. Per quanto l'effetto di blocco, ha lo stesso effetto del cappuccio e della spina. Ma non c'è modo smontare la spina, mentre la flangia di legatura è riparata con i bulloni, che è molto conveniente da smontare.
| Grado materiale | Gr2, Gr7, Gr12 |
| Certificazione | ISO9001: 2018, BV |
| Norma | ANSI B16.5, ASTM B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116 |
| dimensione | 1/2 " ~ 30" N.B.:, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Pressione Clase | PN0.25~32Mpa |
| (BACCANO) PN6, PN10, PN16, PN25 comunque PN250 | |
| 150LB, 250LB, 300LB, 400 LIBBRE, 500LB, 600 LIBBRE, 900LB, 1500LB, 2500LB | |
| Tecnica | Forgiato ed il CNC ha lavorato |
| tipo | WNRF, SORF, CIECHI, INTERRUTTORE, PL |
| Superficie della flangia | FF, rf, TG, RJ ecc |
| Applicationproducts | utilizzato in automobili, vetri, attrezzatura medica, elettronica, ipment petrochimico di equ |
| Vantaggio | 1. tempo di impiego lungo |
| 2. resistente alla corrosione | |
| 3.hign yeiled lo strenth e la resistenza alla trazione. |
Tutte le prove di qualità della flangia di titanio di BL:
Prova visiva (VT)
Prova ultrasonica (UT)
Prova radiografica (RT)
Prova di particella magnetica (la TA)
La prova penetrante/tintura penetra (pinta)
Prove di Eddy Current (ET)
Emissione acustica (EA)
Immagine dettagliata della flangia di titanio di BL:
| Classe di titanio 150 della flangia cieca | ||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente | Diametro sollevato del fronte. | No. dei fori | Diametro dei bulloni | Diametro. Della circonferenza del bullone |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| Classe di titanio 300 della flangia cieca | ||||||
| Nom. Dimensione del tubo | Diametro della flangia. | Flangi densamente | Diametro sollevato del fronte. | No. dei fori | Diametro. Dei bulloni | Diametro. Della circonferenza del bullone |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
