Dettagli del prodotto
Luogo di origine: Baoji, Cina
Marca: LIHUA
Certificazione: ISO9001, TUV etc.
Numero di modello: LH-BL
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: US dollar $30/pc--US dollar $80/pc
Imballaggi particolari: Avvolto da schiuma contenuta in contenitore di compensato per l'esportazione
Tempi di consegna: 3-15 giorni del lavoro
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 5000 pc al mese
Nome di prodotto: |
Flangia cieca di titanio dell'ANSI |
Norma: |
ANSI B16.5 |
Materiale: |
gr2, gr7, gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf |
Dimensione: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Lucidato |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |
Nome di prodotto: |
Flangia cieca di titanio dell'ANSI |
Norma: |
ANSI B16.5 |
Materiale: |
gr2, gr7, gr12 |
Applicazione: |
Industria chimica |
Superficie di tenuta: |
Rf |
Dimensione: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Pressione: |
150#-2500# |
Superficie: |
Lucidato |
Tecnica: |
Froged ed il CNC hanno lavorato |
Ispezione: |
Prova ultrasonica & relazione sull'esperimento materiale EN10204.3.1 |

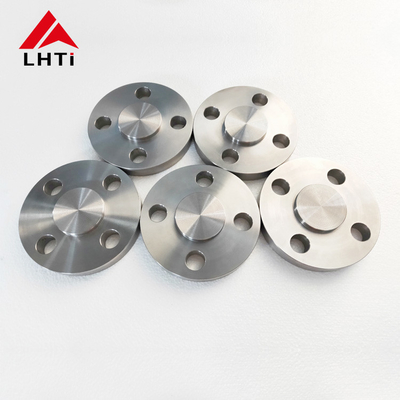

Flange cieche di titanio
|
Nome di prodotto |
Flange cieche di titanio |
|
Tipo della flangia |
BL |
|
Norma |
ANSI B16.5, ANSI B16.47A, ANSI B16.47 |
|
Dimensione |
1/2 ' ~60" |
|
Valutazione di classe |
150~20000LBS |
|
Materiale |
GR1 di titanio GR2 GR7 GR11 GR12 (F2 F7 F11 F12) |
|
Processo di fabbricazione |
Forgiato, il CNC ha lavorato |
|
Superficie |
Il CNC ha lavorato lucidato |
|
Affronto |
Rf (fronte alzato); FF (fronte piano); RTJ (tipo giunto dell'anello); RJ (fronte unito) dell'anello, TG (fronte del maschio e femmina); MFM (maschio e fronte femminile) |
|
Applicazione |
Collegamenti di tubo per attrezzatura chimica e petrochimica. Ha densità bassa ed esegue impressionante negli ambienti corrosivi. |
Tolleranze dimensionali delle flange cieche ASME B16.5
|
≤ del diametro esterno 24 = 1,6 millimetri | > 24 = ± 3,2 millimetri |
Dentro il diametro non applicabile |
|
Il diametro del fronte del contatto 1,6 millimetri ha sollevato il fronte = il ± 0,8 millimetri che 6,35 millimetri hanno alzato il fronte, lingua & scanalatura/Maschio-femminile = ± 0,4 millimetri |
Fuori del diametro del hub 2≤ 1 = + 2,4 millimetri/– 1,6 millimetri | ≥ 14 = ± 3,2 millimetri |
|
Diametro Counterbore non applicabile |
Circonferenza del bullone di perforazione = 1,6 millimetri | Foro passante che spazia = ± 0,8 millimetri di eccentricità della circonferenza del bullone riguardo ad affrontare il ½ del ≤ 2 = un massimo di 0,8 millimetri | ≥ un massimo di 3 = 1,6 millimetri. |
|
≤ 18 di spessore = + 3,2 millimetri/– 0 | ≥ 20 = + 4,8 millimetri/– 0 |
Lunghezza attraverso il ≤ 18 del hub = + 3,2 millimetri/– 0,8 millimetri | ≥ 20 = + 4,8 millimetri/– 1,6 millimetri |
| Flangia di legatura di Titanmium |
Applicazioni
Processo di produzione
La nostra fabbrica
Di riserva
Ispezione di qualità
Imballaggio
Vantaggi della nostra fabbrica
1. Spugna usata del titanio del grado 1 come materia prima per garantire la composizione chimica e i propertis meccanici. Il certificato materiale sarà presentato segue agli ordini.
2. Corpo e disco di valvola forgiato per controllare la perdita e la rappresentazione.
3. Facilità superiori e buone esperienze per montaggio.
4. Nella capacità di migliorare ed elaborare nuova progettazione.
5. La consegna veloce è possibile per soddisfare bene le vostre esigenze a tempo.
6. Il basso costo da produzione in serie ridurrà il vostro bilancio e migliorerà il vostro affare.
gruppo dell'esportazione 7.Professional e servizio di assistenza al cliente a lungo termine
Siamo sempre disponibili. Benvenuto per contattarci!
