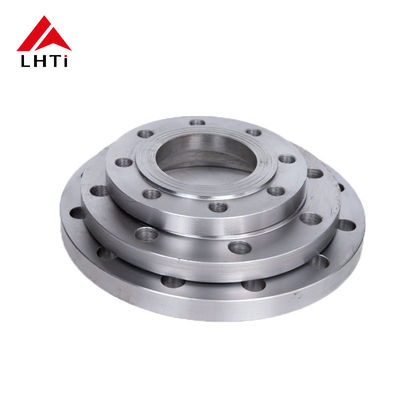

Flangia slip-on in titanio Grado 2 con classe di pressione 600 e design a facce rialzate

Marchio:	LHTi
Numero modello:	Flangia del collo della saldatura
MOQ:	200 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di fornitura:	500 tonnellata/tonnellate al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001,CE,etc

Connessione:

Saldatura

Intervallo di temperatura:

- 250°F - 600°F

Prodotto principale:

Tubi di acciaio senza saldatura e saldatura, flange

Tipo di guarnizione:

Ferita a spirale/non amianto/PTFE

produttore:

Disponibile da vari produttori in tutto il mondo

Flangi affrontando:

RF, FF, RTJ

Tipo:

Processo:

Fondere, forgiare, lavorare, ecc.

Materiali:

Metalli di titanio o leghe di titanio

Grado:

Gr1, Gr2, Gr7, Gr12

Documenti Qc:

materiale e rapporto di dimensioni come normale

Superficie:

Tolleranza:

ISO 9001 CT8~10 o GB 12362 Precisione

Tipi di volto:

RF, FF, TG, RJ ecc.

Forma:

Circolare

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

500 tonnellata/tonnellate al mese

Evidenziare:

SORF Titanio Slip On Flange

Applicazioni industriali

ASME B16.5 Slip on flange in titanio

Descrizione del prodotto

Flanche di tipo SORF di grado 2 di grado 5 di tipo Ti ASME B16.5 classe 600 RF industriale

Nelle applicazioni industriali, connessioni di flange robuste e affidabili sono cruciali per mantenere l'integrità e l'efficienza dei sistemi fluidi a alta pressione.5 Gr2 Gr5 Flanges Titanio Slip-On Classe 600 con faccia sollevata (RF) sono progettati per soddisfare le rigide esigenze di ambienti ad alta pressioneQueste flange sono realizzate in titanio di grado 2 (Gr2) e di grado 5 (Gr5), offrendo una resistenza e una resistenza alla corrosione superiori.rendendoli ideali per una varietà di applicazioni industriali come la lavorazione chimica, generazione di energia e sistemi offshore di petrolio e gas.

Caratteristiche chiave delle flange di titanio

Flanghe di titanio a scivolo progettate secondo le specifiche ASME B16.5, classe 600, offrono le seguenti caratteristiche chiave:

Pressione nominale:Con una classificazione di pressione di classe 600, queste flange sono in grado di gestire ambienti ad alta pressione, rendendole adatte per applicazioni industriali esigenti.
Resistenza alla corrosione:Il titanio è noto per la sua eccezionale resistenza alla corrosione, in particolare in ambienti aggressivi come fluidi acidi, salini o chimicamente reattivi, garantendo una lunga durata.
Forza e durata:Disponibili in titanio di grado 2 e 5, queste flange offrono una combinazione di resistenza, flessibilità e durata per varie applicazioni ad alto stress.
Facile da installare:Il design Slip-On consente un'installazione semplice ed efficiente scivolando sul tubo, rendendolo una scelta conveniente per molti sistemi.
Disegno del viso sollevato:La faccia sollevata (RF) garantisce una superficie di tenuta più sicura, riducendo la probabilità di perdite, anche nei sistemi ad alta pressione.

Gradi di titanio per flange a scivolo

Titanio di grado 2 (Titanio CP):

Resistenza alla corrosione:Eccellente in un'ampia gamma di ambienti aggressivi, specialmente in acqua salata e applicazioni chimiche.
Forza:Resistenza moderata ma superiore in termini di duttilità e saldabilità.
Applicazioni:Ampiamente utilizzato in applicazioni come la desalinizzazione dell'acqua di mare, la lavorazione chimica e gli ambienti marini.

Titanio di grado 5 (Ti-6Al-4V):

Composizione della lega:Contiene alluminio e vanadio, che aumenta significativamente la resistenza mantenendo una buona resistenza alla corrosione.
Forza:Resistenza alla trazione e alla resa superiore a quella del grado 2, che lo rende ideale per applicazioni ad alta pressione e ad alta tensione.
Applicazioni:Ideale per i sistemi che richiedono una maggiore resistenza, come la generazione di energia, la petrolchimica e le operazioni offshore di petrolio e gas.

Vantaggi del titanio di grado 2 e 5 nelle flange SORF della classe 600

Titanio di grado 2:

Resistenza alla corrosione superiore:Ideale per ambienti industriali con sostanze chimiche, acqua salata o fluidi acidi.
Risparmio economico:Il grado 2 offre un'eccellente resistenza alla corrosione ad un costo relativamente inferiore rispetto ad altri gradi,rendendolo una scelta ideale per applicazioni in cui la corrosione è la preoccupazione principale ma l'alta resistenza non è una priorità.

Titanio di grado 5 (Gr5)

Maggiore resistenza e robustezza:Gr5 è noto per il suo elevato rapporto resistenza/peso, che lo rende adatto per ambienti che richiedono alta pressione e tolleranza allo stress.
Durata di vita più lunga:Con la sua resistenza superiore, il Gr5 è spesso scelto per applicazioni più esigenti, garantendo una durata di vita più lunga in ambienti difficili.

Applicazioni di flange di titanio di classe 600 SORF con faccia sollevata

Le flange di titanio a scivolo di classe 600 sono ampiamente utilizzate in vari settori industriali.Alcune applicazioni comuni includono:

Impianti di trasformazione chimica:Il titanio è altamente resistente a una vasta gamma di sostanze chimiche aggressive, rendendo queste flange ideali per l'uso in reattori chimici, colonne di distillazione e sistemi di tubazioni.
Petrolio e gas offshore:In ambienti offshore, dove l'esposizione all'acqua di mare e alle alte pressioni è comune, queste flange forniscono la resistenza alla corrosione e la resistenza necessarie per i collegamenti critici nelle condotte sottomarine,piattaforme, e di magazzini.
Generazione di energia:Utilizzato nelle centrali nucleari, nelle centrali termiche e nelle turbine a gas, dove elevate pressioni e temperature richiedono componenti di eccezionale resistenza e resistenza alla corrosione.
Impianti di desalinizzazione:Poiché il titanio è altamente resistente alla corrosione dell'acqua salata, queste flange sono perfette per i sistemi di desalinizzazione in cui l'acqua di mare viene convertita in acqua potabile.
Impianti di trattamento delle acque:La resistenza del titanio alla corrosione e alla bioinquinamento lo rende adatto agli impianti di depurazione delle acque che trattano acqua trattata chimicamente o aggressiva.
Sistemi ad alta temperatura e pressione:In industrie come l'aerospaziale, la produzione farmaceutica e la produzione di fertilizzanti, queste flange sono utilizzate dove esistono condizioni di alta temperatura e pressione.

Dimensioni e specifiche delle flange

La tabella seguente illustra le dimensioni nominali, le dimensioni dei bulloni e le nominali di pressione per le flange di titanio a scivolo di classe 600 SORF con faccia sollevata ASME B16.5 Gr2 Gr5.

Dimensione nominale del tubo (NPS)	Diametro del cerchio del bullone (BC)	Dimensione del bullone	Numero di bulloni	Spessore della flangia (T)	Larghezza del volto (F)	Permetterà di utilizzare il sistema di misurazione.
1/2"	2.38"	5/8"	4	0.88"	0.50"	0.84"
1"	3.00"	3/4"	4	1.00"	0.56"	1.05"
2"	4.38"	7/8"	8	1.12"	0.75"	2.07"
4"	6.75"	1"	8	1.50"	1.00"	4.09"
6"	9.00"	1-1/4"	12	1.75"	1.25"	6.13"
12"	13.50"	1-1/2"	16	2.38"	1.50"	12.13"
24"	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

Nota: Sono disponibili dimensioni e varianti personalizzate per soddisfare specifiche esigenze operative.

Proprietà materiali dei tipi di titanio

Le proprietà del materiale di titanio di grado 2 e 5 sono fondamentali per la loro idoneità per le flange a scivolo di classe 600:

Immobili	Titanio di grado 2	Titanio di grado 5
Resistenza alla trazione (ksi)	50-70 ksi	130-160 ksi
Forza di rendimento (ksi)	40-60 ksi	120-140 ksi
Allungamento (%)	20%	10%
Densità (g/cm3)	4.51	4.43
Resistenza alla corrosione	Eccellente.	- Bene.
Conduttività termica (W/m·K)	21.9	7.0
Punto di fusione (°C)	1668°C	1650°C

Il grado 2 offre un'eccellente resistenza alla corrosione, mentre il grado 5 fornisce una resistenza superiore per i sistemi ad alta pressione.

Raccomandazioni relative alla coppia e alla dimensione del bullone

Per garantire un collegamento stretto e sicuro, utilizzare i valori di coppia appropriati per l'installazione.

Dimensione nominale del tubo (NPS)	Dimensione del bullone (pollici)	Numero di bulloni	Torsione (ft-lbs)
1/2"	5/8"	4	40-50
1"	3/4"	4	50 - 60
2"	7/8"	8	70-90
4"	1"	8	100-120
6"	1-1/4"	12	130-160
12"	1-1/2"	16	200-250
24"	1-3/4"	20	300-350

Conclusioni

ASME B16.5 Gr2 Gr5 Flanges Titanium Slip-On Classe 600 con faccia sollevata sono una scelta eccellente per applicazioni industriali, in particolare in ambienti che richiedono una grande resistenza,resistenza alla corrosioneSia che vengano utilizzate nella lavorazione chimica, nel petrolio e nel gas offshore, o nella generazione di energia, queste flange garantiscono connessioni sicure ad alta pressione e affidabilità a lungo termine.

La scelta della corretta flangia in titanio per il sistema è essenziale per mantenere l'efficienza e la sicurezza.tolleranza ad alta pressione, e una lunga durata di vita anche negli ambienti più esigenti.
