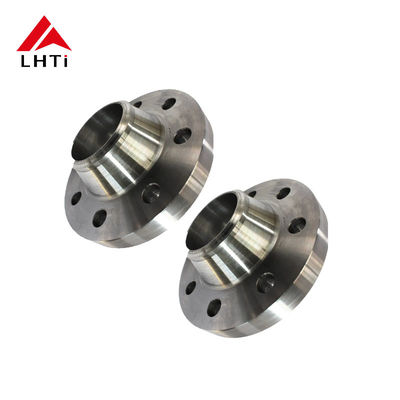

ASME B16.5 Flange di collo di saldatura in titanio di classe 150 per applicazioni nell'industria chimica

Marchio:	LHTi
Numero modello:	Flangia del collo della saldatura
MOQ:	200 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di fornitura:	500 tonnellata/tonnellate al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001,CE,etc

Valutazione della pressione:

150 libbre - 2500 libbre

Forma:

Circolare

Tipo di flangia:

SO, WN

Grado dei materiali:

Grado 2 Grado 5 Grado 7

Standard o non standard:

Standard

Requisiti speciali:

Dimensioni personalizzate e valori di pressione disponibili su richiesta

Connessione:

Saldatura

Parola chiave:

Flange in titanio BL

Funzione speciale:

Preservanti

Livello di pressione:

PN1,6-15,0Mpa classe 150-900Lb;

Standard di materiale:

ASTMB381

Applicazioni:

Prodotti chimici, petrolio e gas, produzione di energia, nautica, aerospaziale

Tipo:

Flangia infilata

Documenti Qc:

materiale e rapporto di dimensioni come normale

Finitura superficiale:

Faccia liscia o sollevata

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

500 tonnellata/tonnellate al mese

Evidenziare:

ASME B16.5 Flanche di collo di saldatura in titanio

Industria chimica Flanche di collo di saldatura in titanio

Classe 150 Flanche di collo di saldatura in titanio

Descrizione del prodotto

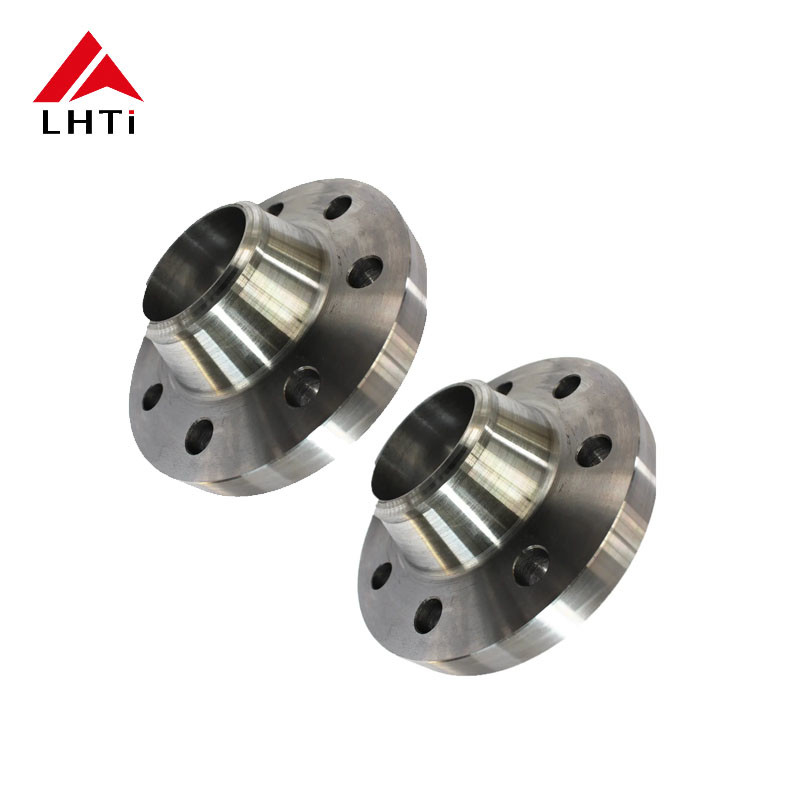

ASME B16.5 Flanche di collo di saldatura in titanio di classe 150 per l'industria chimica

Le nostre flange di collo di saldatura in titanio (WNRF) ASME B16.5 di grado 2 e grado 5 di classe 150 sono progettate con precisione per applicazioni nell'industria chimica.e processi di lavorazione, queste flange garantiscono connessioni sicure e senza perdite nei sistemi di condotte industriali più esigenti.

Caratteristiche chiave

Alta resistenza:La costruzione in titanio di alta qualità offre eccezionale resistenza alla corrosione e prestazioni a temperature e pressioni elevate
Connessioni senza perdite:L'ingegneria di precisione garantisce sigilli sicuri fondamentali per l'integrità del sistema
Dimensioni personalizzate:Disponibile in dimensioni personalizzate per soddisfare i requisiti specifici del progetto
Performance superiore:Eccellente resistenza e resistenza chimica per ambienti industriali difficili

Applicazioni nell'industria chimica

Le flange a collo di saldatura in titanio sono ampiamente utilizzate in impianti di lavorazione chimica, impianti petrolchimici, sistemi di condotte e operazioni di raffinazione.La loro eccezionale resistenza alla corrosione e la loro lunga durata le rendono ideali per il collegamento di tubi, valvole e attrezzature resistenti all'esposizione chimica e alle temperature estreme.

Imballaggio e trasporto sicuro

Per garantire la protezione dei prodotti durante la spedizione e la movimentazione, le nostre flange sono imballate in modo sicuro in casse e pallet in legno robusti.Questo imballaggio riduce al minimo il rischio di danni e facilita l'installazione all'arrivo, combinando sicurezza e maneggevolezza.

Dimensioni e specifiche delle flange

Le dimensioni standardizzate per ASME B16.5 Titanium Weld Neck Flanges Class 150 garantiscono la compatibilità con i sistemi di condotte esistenti.

Dimensione nominale del tubo (NPS)	Diametro del cerchio del bullone (BC)	Numero di bulloni	Spessore della flangia (T)	Larghezza del volto (F)	Permetterà di utilizzare il sistema di misurazione.
1/2"	2.62"	4	0.88"	0.50"	0.84"
1"	3.25"	4	1.00"	0.56"	1.05"
2"	4.50"	8	1.12"	0.75"	2.07"
4"	7.00"	8	1.56"	1.00"	4.09"
6"	9.00"	12	1.81"	1.25"	6.13"
12"	14.00"	16	2.44"	1.50"	12.13"
24"	22.00"	20	3.13"	2.00"	24.13"

Confronto delle proprietà materiali

Il titanio di grado 2 offre caratteristiche di prestazioni superiori ideali per le applicazioni dell'industria chimica.

Immobili	Titanio di grado 2	Acciaio inossidabile	Acciaio al carbonio
Resistenza alla trazione (ksi)	50-60 ksi	70-90 ksi	50-70 ksi
Forza di rendimento (ksi)	40-50 ksi	30-50 ksi	35-55 ksi
Allungamento (%)	20%	35%	20%
Densità (g/cm3)	4.51	7.93	7.85
Resistenza alla corrosione	Eccellente in ambienti ricchi di cloruri	Bene, incline a fare buche.	Moderato, propenso alla ruggine
Conduttività termica (W/m*K)	21.9	16.3	54.0
Punto di fusione (°C)	1668°C	1375°C	1535°C
Costo (per libbra)	Da 12 a 15 dollari	Da 3 a 5 dollari.	$1-$2

Il titanio di grado 2 offre una resistenza alla corrosione superiore, in particolare contro sostanze chimiche aggressive e ambienti ricchi di cloruri, il che lo rende una scelta eccellente per l'industria chimica.

Specifiche di pressione nominale

ASME B16.5 Classe 150 Flanges in titanio mantenere classi di pressione coerenti tra le dimensioni per prestazioni affidabili.

Dimensione nominale del tubo (NPS)	Pressione nominale (psi)
1/2"	285
1"	285
2"	285
4"	285
6"	285
12"	285
24"	285

La classe 150 di pressione garantisce prestazioni affidabili per applicazioni a pressione moderata in sistemi chimici.

Specifiche della coppia e del bullone

L'applicazione corretta della coppia è essenziale per la sicurezza dell'installazione delle flange e per l'integrità del sistema.

Dimensione nominale del tubo (NPS)	Dimensione del bullone (pollici)	Numero di bulloni	Torsione (ft-lbs)
1/2"	5/8"	4	30-40
1"	3/4"	4	40-50
2"	7/8"	8	50-70
4"	1-1/8"	8	80-100
6"	1-1/4"	12	100-130
12"	1-1/2"	16	150-200
24"	1-3/4"	20	250-300

I valori della coppia possono variare a seconda del tipo di guarnizione e delle condizioni di funzionamento.
