ASME B16.5 Classe 150 Titanio scivolo su flangia con faccia sollevata forgiato e UT lavorato CNC testato per sistemi di approvvigionamento idrico

Marchio:	LHTi
Numero modello:	Slittamento sulla flangia
MOQ:	100 pezzi
prezzo:	negoziabile
Condizioni di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di fornitura:	500 tonnellata/tonnellate al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Baoji, Cina

Certificazione:

ISO9001,CE,etc

Tecnica:

Forgiato ed il CNC ha lavorato

Progetto:

ASME B16.34

Pacchetto:

Custodia in legno, pallet, ecc.

Standard:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Superficie di tenuta:

RF, FF, TG, RJ ecc.

test:

Processo:

Saldato

Diametro:

Prodotto su misura

Requisiti speciali:

Disponibili dimensioni e pressioni personalizzate

Superficie della flangia:

FF, RF, TG, RJ ecc

Temperatura di lavoro:

-60°C~250°C

Misurare:

Da 1/2 a 24 pollici

Merce:

Flanze di collo di saldatura in titanio

Utilizzo:

flange chimica

Imballaggi particolari:

Cassa in compensato o pallet, o secondo le vostre esigenze

Capacità di alimentazione:

500 tonnellata/tonnellate al mese

Evidenziare:

Flancelle in titanio testate UT

Sistemi di approvvigionamento idrico Flanche in titanio

Flangelle di titanio lavorate a CNC

Descrizione del prodotto

ASME B16.5 Classe 150 Flancelle a scivolo in titanio

Flancelle di titanio ad alte prestazioni con faccia rialzata per sistemi industriali di approvvigionamento idrico, con costruzione forgiata e lavorazione CNC con test UT per garantire la qualità.

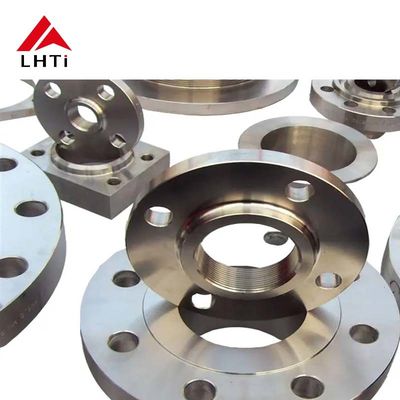

Visualizzazione del prodotto

ASME B16.5 Slip-On Flange (SO Flange) classe 150 SORF (Slip-On Raised Face) offre prestazioni affidabili con un'installazione facile e eccellenti capacità di tenuta per i sistemi di approvvigionamento idrico.Classificati per la classe 150 (fino a 150 psi), queste flange sono ideali per condotte idriche a bassa e media pressione.

Conformità alla norma ASME B16.5

La norma ASME B16.5 definisce la progettazione, le specifiche dei materiali, le dimensioni, i valori di pressione-temperatura e i requisiti di prova per le flange dei tubi e gli accessori a flange.La designazione della classe 150 indica una pressione nominale di 150 psi in condizioni di temperatura standard.

Specifiche dimensionali

Dimensione nominale del tubo	Diametro esterno della flangia		Spessore della flangia		Hub Dia, alla base.		La faccia di Dia sollevata.		Hub Dia, al punto di saldatura.		Collo di saldatura		Slip On.
Dimensione nominale del tubo	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm
1/2"	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4"	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1"	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4"	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2′′	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2′′	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2 e 1/2".	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3"	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2′′	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4"	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5"	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6"	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8"	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10"	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12"	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14"	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16"	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18"	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20"	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24"	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Specifiche del materiale in titanio

Le flange in titanio Gr1 e Gr2 offrono un'eccezionale resistenza alla corrosione, un peso leggero e un elevato rapporto resistenza/peso per applicazioni industriali esigenti.

Parametro	Titanio Gr1	Titanio Gr2
Composizione chimica	Alta purezza, principalmente titanio (Ti 99,5%)	Contiene piccole quantità di alluminio e ferro
Resistenza alla trazione (MPa)	240-350 MPa	350-450 MPa
Allungamento (%)	24%	20%
Durezza	Durezza Brinell 120-180 HB	Durezza Brinell 160-210 HB
Resistenza alla corrosione	Ottimo per ambienti altamente corrosivi	Buono per gli ambienti industriali
Classificazione della pressione applicabile	Classe 150	Classe 150
Intervallo di temperatura	- 250°C a 400°C	- 250°C a 400°C
Peso	Più leggero (più puro)	Più pesante, ma più leggero di molti metalli
Saldabilità	Eccellente, facile da saldare	Buono, adatto a metodi di saldatura comuni
Applicazioni comuni	Aerospaziale, trasformazione chimica, marina	Impianti chimici, petrolio e gas, apparecchiature elettriche

Caratteristiche e vantaggi del design

Disegno della flangia a scivolo:

Facile installazione con progettazione del tubo scivolante e saldatura interna/esterna
Compatibilità versatile con varie dimensioni di tubi e classi di pressione
Soluzione conveniente con progettazione e fabbricazione semplici

Configurazione della faccia sollevata (RF):

La progettazione della faccia sollevata crea una compressione superiore della guarnizione per una migliore prestazione di tenuta, prevenendo perdite nei sistemi ad alta pressione e ad alta temperatura mantenendo l'integrità del sistema.

Applicazioni industriali

Trattamento chimico: resistente a sostanze chimiche corrosive e acidi
Marino e offshore: resiste alla corrosione dell'acqua di mare nei sistemi di condotte
Aerospaziale: elevato rapporto resistenza/peso per applicazioni critiche per il peso
Generazione di energia: gestisce vapore, gas e fluidi a alta pressione e temperatura
Sistemi di approvvigionamento idrico: condotte di trasporto idrico municipali e industriali

Principali vantaggi

Risistenza eccezionale alla corrosione in ambienti difficili
Alto rapporto resistenza/peso per applicazioni impegnative
Prestazioni di tenuta superiori con il design della faccia sollevata
Facile installazione e manutenzione conveniente
Vita di servizio prolungata con esigenze di manutenzione ridotte
UT testato per la garanzia della qualità e l'affidabilità
