Flangia a scorrimento in titanio ASME B16.5 Classe 150

ASME B16.5 Flange di titanio a scivolo classe 150

Una flangia scioltevole è la scelta pratica quando una linea di titanio deve essere costruita senza una macchina di saldatura a fondo in loco.quindi la flange è posizionata e attaccata dall'occhio piuttosto che allineata a un controbore lavoratoQuesta pagina copre la versione ASME B16.5 classe 150 di grado 1, grado 2 e grado 12, con faccia sollevata per giunti con guarnizione e faccia piatta per guarnizioni a faccia piena o accoppiamento con ghisa.

Come si fa la giunzione scioltibile

Il foro è lavorato circa 1 mm più grande del diametro esterno del tubo per dimensioni fino a 4 pollici, in modo che la flange scivola in posizione e l'estremità del tubo è rimesso a fondo con la faccia.uno all'interno dell'hub e uno all'esterno, portano il carico; l'assemblaggio è più resistente di un giunto a filettatura e richiede molto meno preparazione di una saldatura a nastri.le flange scivolose tollerano gli errori di misurazione sul sito e sono facili da sostituire su una linea esistente.

Classe 150 Dimensioni ASME B16.5

Selezione dei gradi

Il grado 1 è utilizzato per l'acqua a bassa pressione e l'acqua di mare in cui la duttilità e la saldabilità sono più importanti, con una resistenza alla trazione minima di 240 MPa.Il grado 2 è il cavallo di battaglia per tubature generali a 345 MPa di trazione minima e 275 MPa di resaIl grado 12 aggiunge da 0,2 a 0,4% di molibdeno e da 0,6 a 0,9% di nichel, il che aumenta la resistenza agli acidi riducenti e all'attacco da fessurazione in cloruro caldo;è il grado da specificare per la movimentazione dell'acido cloridrico e per le connessioni degli scambiatori di calore in cui il grado 2 èIl grado 7, con dal 0,12 allo 0,25% di palladio, è disponibile per gli ambienti di riduzione più aggressivi.

Visualizzazione, marcatura e ispezione

Le flange a faccia sollevata sono fornite con una faccia sollevata di 2 mm e una finitura da 125 a 250 AARH, faccia piana con una superficie di guarnizione a faccia piena.classe e numero di calore, e il numero di calore è ripetuto sulla lista di imballaggio in modo che il materiale possa essere rintracciato fino al certificato di fabbrica.e le relazioni dimensionali sono rilasciate in base alla norma ASME B16.5 tavoli per ogni lotto.

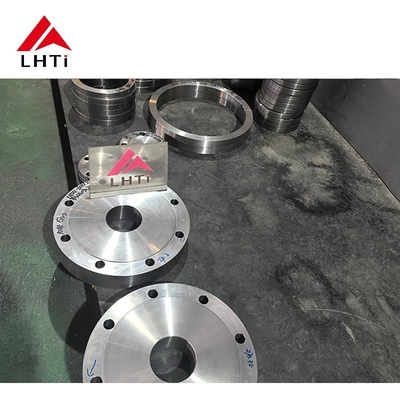

Immagini del prodotto
