Barre di titanio gradi da Gr2 a Gr5 e codici di tempera

Barre di titanio Gradi da Gr2 a Gr5: scegliere per numero, non per prezzo

Una pagina di barre di titanio che elenca sei gradi nel suo titolo e stampa una fascia di prezzo invita un acquirente a scegliere in base al costo. Il numero del grado è il posto sbagliato per risparmiare denaro, perché i numeri codificano un diverso contenuto di ossigeno e quindi diversa resistenza, formabilità e saldabilità. Questa pagina illustra cosa offre effettivamente ogni grado, cosa significano i codici di tempra e dove una richiesta medica necessita di un certificato diverso da uno industriale.

Cosa cambiano i numeri dei gradi

I gradi commercialmente puri sono lo stesso metallo con diverso contenuto interstiziale. L'ossigeno è la variabile principale: 0,18% in Gr1, 0,25% in Gr2, 0,35% in Gr3 e 0,40% in Gr4. Il ferro aumenta con esso. All'aumentare dell'ossigeno, la resistenza alla trazione sale da 240 a 550 MPa e l'allungamento scende dal 24 al 15%. Nulla viene legato; l'intera scala è una conseguenza di quanto pulita fosse la spugna e di come il laminatoio l'abbia ricotto.

Gr5 rompe lo schema perché è una lega, Ti-6Al-4V, a 895 MPa di trazione e 828 MPa di snervamento. Gr23 è la stessa lega con bassi interstiziali extra, 0,13% di ossigeno, ed è il grado che gli standard per impianti medici riconoscono effettivamente. Un acquirente che necessita di resistenza sceglie Gr5; un acquirente che necessita di formabilità sceglie Gr1 o Gr2; un acquirente che necessita di un impianto sceglie Gr23 o un grado CP per F67, non una barra Gr2 certificata solo per B348.

Il sesto grado nel titolo

Il titolo di questa pagina elenca Gr6, e le tabelle sottostanti coprono solo Gr1, Gr2, Gr5, Gr7 e Gr12. Il grado 6 esiste, come Ti-5Al-2.5Sn, ma non è uno dei gradi presenti nei dati di questa pagina e non è stoccato come articolo standard. Se un disegno richiede Gr6, trattalo come un ordine speciale e aspettati un certificato separato piuttosto che presumere che rientri in un elenco di gradi generale.

Codici di tempra: Y, R e M

La tabella del prodotto in questa pagina utilizza i codici a lettera singola Y, R e M. Non sono decorazioni. Y significa laminato a freddo, che conferisce un diametro più stretto e una superficie più brillante ma lascia stress residuo nella barra. R significa laminato a caldo, che è più morbido e porta scaglia che deve essere rimossa. M significa ricotto, che allevia lo stress e stabilizza la dimensione a scapito di una certa resistenza.

La scelta si manifesta più avanti nell'officina meccanica. Una barra laminata a freddo non distesa si incurverà quando il materiale viene rimosso da un lato, e una parte lunga e sottile tagliata da essa si muoverà dopo il primo passaggio. Per qualsiasi chiamata di rettilineità stretta, ordinare ricotto, o laminato a freddo più distensione, e dirlo esplicitamente piuttosto che fare affidamento sul predefinito.

Dove finisce la richiesta medica

Il testo principale di questa pagina descrive leghe di titanio mediche per protesi e dispositivi impiantabili, e poi elenca ASTM B348 accanto a F67 e F136. B348 è uno standard industriale per barre e non dice nulla sull'idoneità all'impianto. F67 copre il titanio commercialmente puro lavorato per impianti chirurgici in Gr1-Gr4; F136 copre Ti-6Al-4V ELI, che è Gr23. Una barra Gr5 secondo B348 non è un materiale per impianti, per quanto buona sia la sua chimica.

Il testo menziona anche 6Al7Nb e 13Nb13Zr. Queste sono leghe per impianti scelte per un modulo elastico inferiore rispetto a Ti-6Al-4V, e 13Nb13Zr non è affatto un grado numerato ASTM. Sono prodotti legittimi ma sono ordini speciali, e un acquirente che ne ha bisogno dovrebbe richiedere lo standard specifico e la tabella delle proprietà meccaniche specifiche piuttosto che accettare una descrizione medica generica.

Diametro, lunghezza e forma

Tre intervalli di diametro appaiono in questa pagina: da 3 a 350 mm nel blocco attributi, da 5 a 350 mm nella riga di apertura e da 0,8 a 500 mm nella tabella del prodotto. Leggili come l'intervallo di stock offerto, una riformulazione di esso e la capacità del laminatoio. La lunghezza è da 500 a 6000 mm o su ordinazione, e la barra è disponibile tonda, quadrata o esagonale.

Note d'ordine

Indicare il grado insieme allo standard, il codice di tempra, il diametro con la sua classe di tolleranza, la finitura superficiale, la lunghezza e le estremità, e il certificato. EN 10204 3.1 con chimica, risultati di trazione e numero di lotto è il pacchetto normale, e un controllo PMI alla consegna è il modo più economico per confermare che il grado consegnato corrisponde al grado ordinato.

Il blocco attributi in questa pagina descrive ancora il materiale come titanio puro con una densità di 4,51. Questo è vero per i gradi CP e falso per Gr5, la cui densità è 4,43, quindi il blocco non può essere letto come una specifica per ogni grado nel titolo. La chimica e le tabelle di trazione, più il grado sul certificato, sono i dati di controllo.

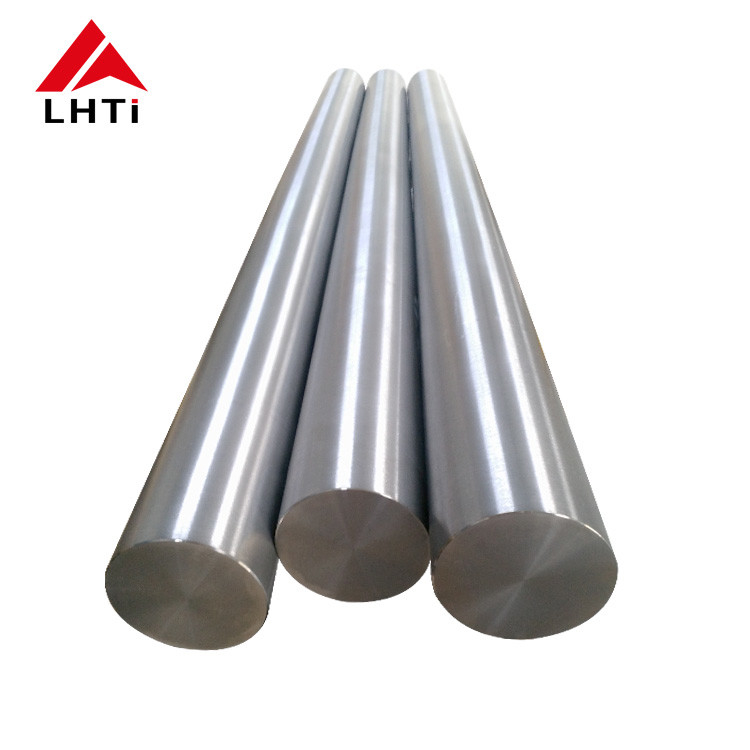

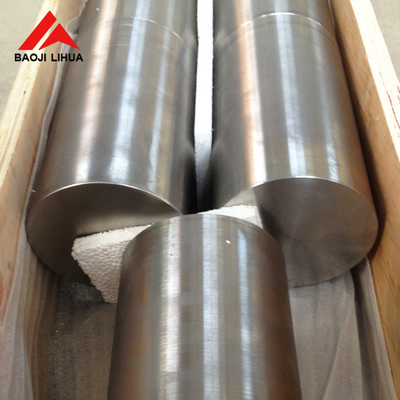

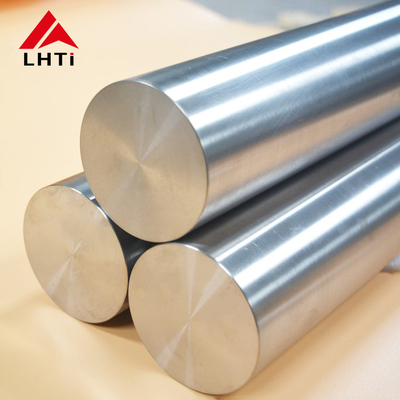

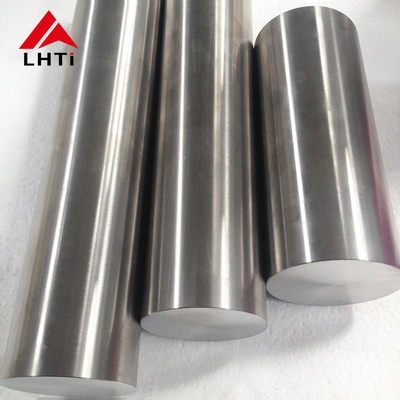

Immagini del prodotto
