Albero in Titanio per Uso Medico: L'Elenco dei Gradi e il Fuori Toma

Un albero non è una barra con un'etichetta diversa. Un ordine di barra viene giudicato per chimica, diametro e lunghezza; un ordine di albero viene giudicato per la sua rettilineità, la sua rotazione precisa e la quantità di materiale rimasto per il taglio di finitura. Questa pagina copre l'elenco dei gradi stampato nel suo titolo, i diversi gradi descritti nel suo testo e i numeri geometrici che decidono se un albero in titanio funziona in uno strumento medico.

Albero, Barra e Tondino Sono Tre Ordini Diversi

La stessa barra Gr5 può lasciare il laminatoio come barra, essere venduta come tondino ed essere accettata come albero, perché le parole descrivono un uso piuttosto che un test. In pratica, un ordine di albero aggiunge tre requisiti: rettilineità lungo la lunghezza, fuori toma rispetto alla linea centrale e una superficie che non inneschi una cricca al raccordo. Questi sono elementi di geometria e finitura, e sono quelli che vengono trascurati quando un acquirente copia semplicemente una descrizione della barra.

La rettifica è dove la maggior parte di questo viene risolta. Un albero rettificato viene normalmente prodotto da barra con 0,3-0,5 mm di tolleranza per lato, rettificato senza centri tra le punte in modo che il diametro e il fuori toma vengano corretti insieme, e poi controllato su blocchi a V con un comparatore piuttosto che a mano. Una barra tornita ha una superficie migliore di una barra laminata ma segue l'incurvatura del materiale grezzo, quindi una barra piegata produce un albero piegato, per quanto buona sia la finitura.

L'elenco dei gradi nel titolo e il grado nel testo

Il titolo di questa pagina elenca Gr1, Gr2, Gr3, Gr4, Gr5, Gr12 e Gr7. La descrizione sottostante parla poi del Grado 6 Ti-5Al-2.5Sn, citando una temperatura di servizio di 480 C, media resistenza, buona saldabilità e nessuna risposta al trattamento termico. Le tabelle di chimica e trazione più in basso riportano colonne solo per Gr1, Gr2, Gr5, Gr7 e Gr12. Il Grado 6 non ha una colonna in nessuna delle due tabelle.

Il Grado 6 è una lega quasi alfa e la sua descrizione è accurata, ma non fa parte della gamma di stock da cui questa pagina può quotare da una tabella. La lettura sicura è che il testo è contenuto ereditato e le tabelle sono l'offerta. Un ordine che dice solo come da la tua pagina è quindi ambiguo, e il grado scritto sul certificato del laminatoio è l'unico grado che l'acquirente riceverà effettivamente.

Gr7 nel titolo è scritto con un punto, Gr.7. È lo stesso grado di Gr7, che è chimica Gr2 con l'aggiunta di 0,12-0,25% di palladio. Ha la stessa trazione di 345 MPa e snervamento di 275 MPa di Gr2, quindi acquista resistenza alla corrosione e nient'altro. Un progettista che specifica Gr7 aspettandosi maggiore resistenza ha letto male la tabella.

Uso Medico e il Certificato Dietro di Esso

La parola medico in un titolo di prodotto non porta alcun test dietro di sé. Un albero in titanio che aziona uno strumento chirurgico, guida una punta o fa parte di un manipolo dentale si trova all'esterno del corpo e può essere legittimamente realizzato con barra industriale B348. Un albero che viene impiantato, o che porta un carico all'interno del corpo, necessita di F67 per gradi CP da Gr1 a Gr4 o F136 per grado 23 ELI, e nessuno di questi documenti può certificare una semplice barra Gr5.

L'elenco standard in questa pagina nomina insieme B348, F67, F136 e AMS 4928. Quell'elenco descrive ciò che il laminatoio può lavorare, non ciò che una singola barra sarà certificata. Un acquirente dovrebbe chiedere al certificato di nominare uno standard e un grado sulla stessa riga, e non dovrebbe accettare un documento che elenca quattro standard e lascia il grado da dedurre.

Rettilineità, Fuori Toma e Tolleranza di Lavorazione

La rettilineità è quotata come deviazione su una lunghezza, tipicamente millimetri per metro, ed è misurata su una piastra piana con la barra supportata in due punti. Il fuori toma è quotato come lettura totale dell'indicatore rispetto alla linea centrale e ha significato solo dopo che l'albero è stato lavorato tra le punte. I due numeri non sono intercambiabili, e un fornitore che quota uno quando il disegno chiede l'altro non ha risposto alla domanda.

La lunghezza conta perché un albero lungo e sottile si flette sotto la propria forza di taglio. Una regola utile è mantenere la lunghezza non supportata sotto circa sei volte il diametro per un passaggio di finitura sul titanio, e usare un supporto mobile oltre tale limite. Il titanio si incrudisce in superficie, quindi un passaggio che sfrega invece di tagliare aumenterà la durezza dello strato più esterno che il passaggio successivo deve rimuovere.

Note d'ordine

Scrivere il grado con il suo standard, il diametro con la sua classe di tolleranza, la rettilineità e il fuori toma, la lunghezza con il taglio estremità, la condizione, la superficie e il certificato. In questa pagina la gamma di stock è da 3 a 350 mm nel blocco attributi e da 0,8 a 500 mm nel blocco specifiche; trattare il primo come ciò che è offerto a magazzino e il secondo come capacità del laminatoio, e ordinare qualsiasi cosa al di fuori della gamma di stock come dimensione speciale.

Il blocco attributi descrive anche il materiale come titanio puro. Questo è vero per Gr1 e Gr2 e falso per Gr5, Gr7 e Gr12, che sono leghe, e cambia la densità utilizzata per il peso: 4,51 g/cm3 per i gradi CP contro 4,43 per Gr5. Per un albero venduto a peso la differenza è piccola su un pezzo e visibile su un pallet, quindi il grado dovrebbe essere fissato prima che venga quotato il peso.

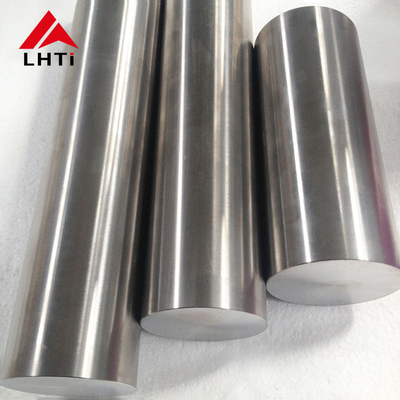

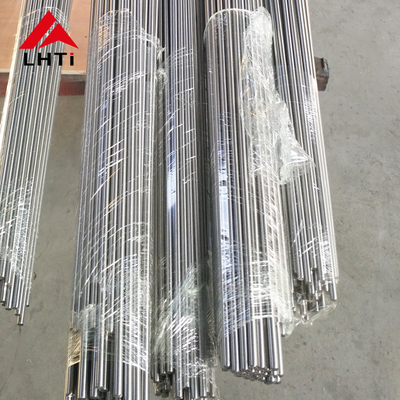

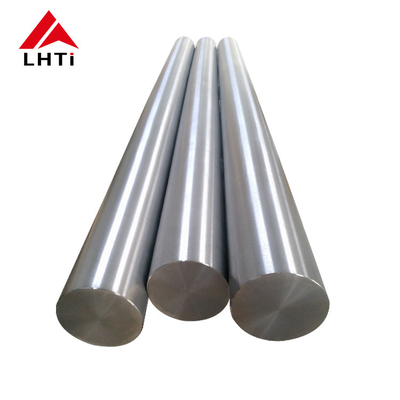

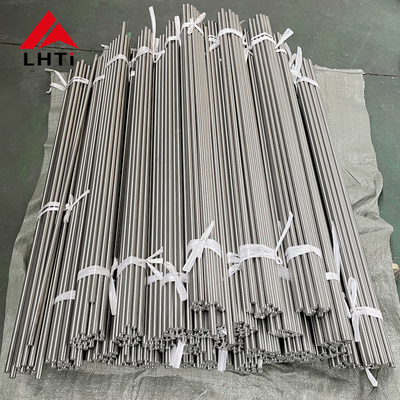

Immagini del prodotto
