Flangia filettata in titanio per connessioni di testa pozzo

Flangia filettata in titanio per connessioni di testa pozzo

Una flangia filettata viene scelta per un motivo: consente di aprire una linea senza saldatura e senza permesso di lavoro a caldo. Questo è anche il motivo per cui è la flangia più specificata erroneamente in un pacchetto in titanio, perché la filettatura, la faccia e la classe di pressione devono concordare prima che il giunto regga. Questa pagina illustra come si comporta la forma avvitata, cosa può e non può essere certificato, e dove la dicitura di testa pozzo nel titolo cambia le regole.

Due tipi in una pagina: filettata e a collo lungo saldato

Il blocco attributi in questa pagina nomina il tipo come flangia filettata e la faccia di tenuta come RF. La descrizione sopra la specifica parla poi di flange a collo lungo saldato, realizzate su misura, lavorate da barra o billetta o trepanate dal nucleo. Questi sono due prodotti diversi, e un acquirente che legge solo una metà della pagina può ordinare quello sbagliato.

La differenza è strutturale, non estetica. Una flangia filettata ha un foro filettato e nessun mozzo, quindi sigilla sulla filettatura con un sigillante e non porta saldatura. Una flangia a collo lungo saldato ha un foro liscio, un lungo mozzo affusolato ed è saldata al tubo, quindi sigilla con una guarnizione e la sua classificazione dipende dalla saldatura. Se il requisito è un'uscita di testa pozzo, la forma della connessione è decisa dallo standard dell'attrezzatura, non dal catalogo delle flange, e il disegno dovrebbe indicare quale dei due è desiderato.

L'innesto della filettatura decide la classificazione

Una filettatura NPT è conica di 1 su 16 sul diametro, e il giunto è realizzato per interferenza tra creste e radici mentre il tubo viene inserito. Da cinque a sei filetti completi di innesto è l'obiettivo pratico per un giunto solido sul titanio; meno filetti significa che il carico si appoggia su troppi pochi giri, e la lega morbida cederà prima del tubo.

I giunti filettati sono anche limitati dalla parete del tubo, non dalla flangia. Una flangia filettata Classe 900 imbullonata a un tubo Schedule 10 è una flangia Classe 900 su una parete sottile, e l'assemblaggio è classificato dalla parte più debole. Il titanio peggiora questo in una direzione e migliora in un'altra: la lega resiste al cloruro che intaccherebbe una filettatura in acciaio, ma si grippa facilmente, quindi una filettatura titanio-titanio asciutta può bloccarsi al primo montaggio e non separarsi mai più.

Sulla questione della faccia, RF è un default ragionevole per una flangia filettata perché la guarnizione si trova all'interno del cerchio dei bulloni e la filettatura esegue la tenuta. RTJ è la faccia che l'attrezzatura di testa pozzo si aspetta, e una scanalatura per giunto anulare non può essere tagliata in una flangia filettata dello stesso spessore senza controllare la parete rimanente, quindi RTJ più filettata dovrebbe essere trattata come un design speciale piuttosto che un'opzione di catalogo.

Il servizio di testa pozzo non è un servizio B16.5

Il titolo dice testa pozzo, e quella parola sposta il prodotto in una famiglia di standard diversa. Le attrezzature di testa pozzo e albero di Natale sono costruite secondo API 6A e 6B, con classi di pressione da 2000 a 20000 psi, facce per giunto anulare e una classe di temperatura che deve essere dichiarata. ASME B16.5 si ferma a Classe 2500 e copre le flange per tubazioni, non per attrezzature di controllo della pressione.

I due documenti sono anche in disaccordo sulla temperatura. Il blocco delle specifiche in questa pagina cita un intervallo di lavoro da -60 a 250 C, che si adatta a una flangia per tubazioni B16.5, mentre un assemblaggio di testa pozzo è normalmente qualificato su una banda più stretta e poi declassato per il servizio effettivo. Una flangia ordinata per una testa pozzo dovrebbe quindi essere quotata contro lo standard dell'attrezzatura e la condizione di servizio, non contro una linea di temperatura di catalogo.

Quale standard può certificare cosa

ASME B16.5 copre le flange filettate da NPS 1/2 a NPS 24 e richiede una forgiatura o una piastra, quindi un corpo fuso non può essere certificato secondo esso. Ciò è importante qui perché il campo tecnica in questa pagina legge fusione forgiata, che non è un processo; una flangia in titanio è o una forgiatura secondo ASTM B381 o una fusione secondo ASTM B367, e il certificato dirà quale. Un acquirente che necessita di B16.5 dovrebbe chiedere B381.

Anche i numeri DIN nella descrizione devono essere letti. DIN 2630 a 2633 sono flange a collo saldato per PN6 a PN40, quindi non possono descrivere una flangia filettata; la flangia filettata DIN è DIN 2566, che si trova a PN10. Elencare entrambe le famiglie sotto un unico campo standard è comune nelle pagine dei fornitori ed è innocuo come elenco di capacità, ma non è una specifica per un singolo articolo.

Note d'ordine

Indicare prima la forma della connessione, poi il tipo e la dimensione della filettatura, la faccia, la classe di pressione e lo standard. Il tipo di filettatura è l'elemento più spesso omesso: NPT e BSPP hanno forme di filettatura e metodi di tenuta diversi, e una flangia filettata BSPP non accetterà un nipplo NPT anche dove la dimensione nominale corrisponde.

I campi di dimensione in questa pagina sono in disaccordo in un modo che vale la pena risolvere prima di ordinare. Il blocco attributi fornisce NPS 1/2 a NPS 24 accanto a DN 10 a DN 2000, ma NPS 24 è DN 600, quindi le due metà descrivono intervalli diversi; la cifra DN 2000 sarebbe vicina a NPS 80 e appartiene a un design fabbricato o speciale. Ordinare entro NPS 1/2 a 24 per una flangia B16.5, e trattare qualsiasi cosa più grande come un articolo controllato da disegno.

La pressione è scritta sulla pagina in due sistemi, Classe 150 a 2500 e PN6 a PN64, con una nota di 0.6 a 32 MPa altrove. Questi non si allineano: 32 MPa è circa PN320, che è ben al di sopra di PN64 e al di fuori dell'intervallo di classe B16.5 per la maggior parte delle dimensioni. Citare un sistema, e se la linea è una linea DIN, citare il numero PN piuttosto che la cifra megapascal.

Infine, il grado. Il blocco attributi offre Gr1, Gr2, Gr5, Gr7 e Gr12, la descrizione elenca Gr1 e Gr2, e la linea grado aggiunge Gr4. Gr1 e Gr2 sono il default sensato per una flangia filettata perché un foro filettato in un grado CP morbido si taglia in modo pulito e non si incrudisce tanto rapidamente quanto Gr5. Gr7 è la scelta quando la linea trasporta cloruri e la filettatura sarà umida, e Gr5 dovrebbe essere riservato ai casi in cui il corpo della flangia stessa è una parte strutturale dell'assemblaggio.

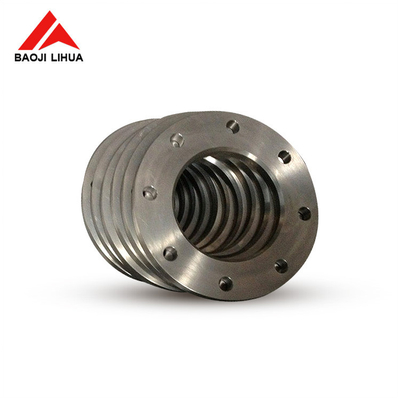

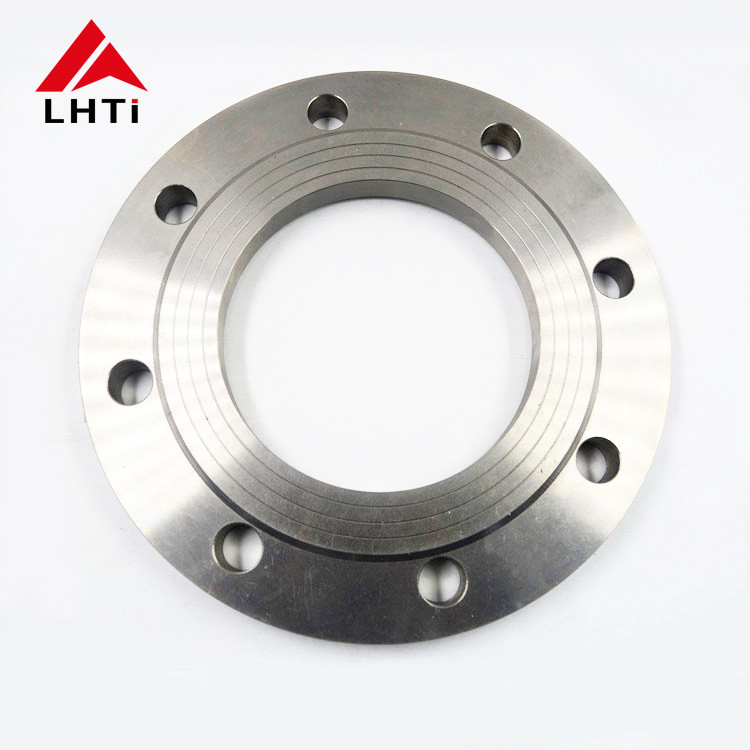

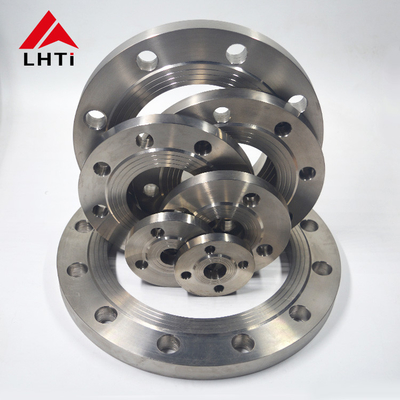

Immagini del prodotto
